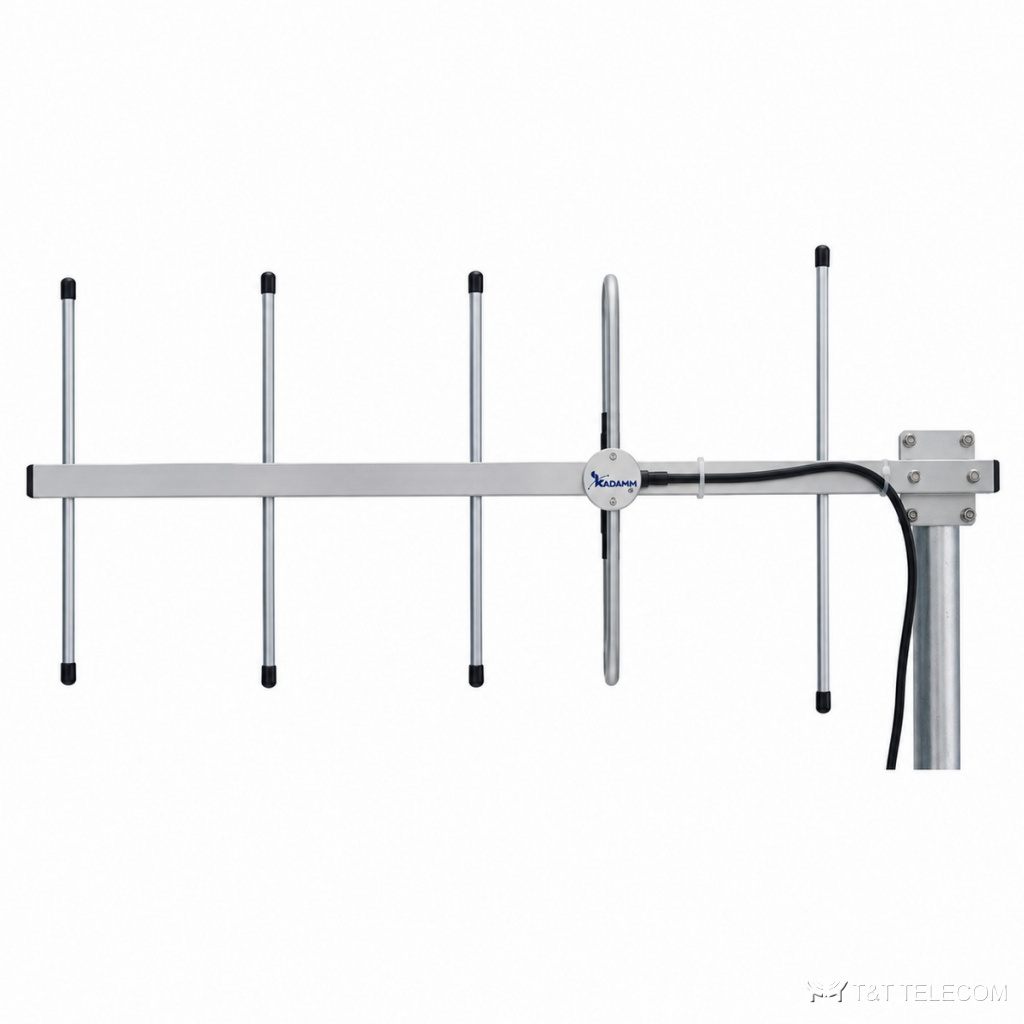

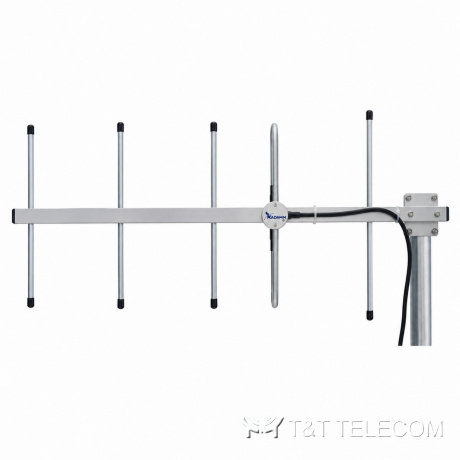

KADAMM ADY-400-490-Z5 — директорная антенна (Яги) 400–490 МГц, 9 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-400-490-Z5: директорная антенна (Яги). Направленная антенна ADY-400-490-Z5 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ADY-400-490-Z5: полоса 400–490 МГц; усиление 9 дБи; ширина луча 54°; поляризация вертикальная; разъёмы 1×BNC; мощность до 100 Вт.
Область применения
- Диапазоны ADY-400-490-Z5: LTE-450, радиосвязь 400–470 МГц.
- Связь с удалёнными объектами и ретрансляторами — ADY-400-490-Z5.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–490 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка BNC или по заказу |
| Размеры (В × Ш × Г) | 720 мм |
| Масса антенны | 0,6 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ADY-400-490-Z5 — 400–490 МГц.
- Коэффициент усиления ADY-400-490-Z5 — 9 дБи; больше усиление — уже луч.
- Ширина луча ADY-400-490-Z5: в горизонтальной плоскости 54°, в вертикальной 48°.
- Под разъёмы ADY-400-490-Z5 (1×BNC) подбирают джамперы и переходы.
- Монтаж ADY-400-490-Z5: Ø40–50 мм.
- Габариты и масса ADY-400-490-Z5: 720 мм, 0,6 кг.
Поставка и документы
Поставляем KADAMM ADY-400-490-Z5 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора ADY-400-490-Z5?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-400-490-Z5.
Какие частоты поддерживает ADY-400-490-Z5?
Рабочая полоса ADY-400-490-Z5 — 400–490 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у ADY-400-490-Z5?
1×BNC. Другие исполнения — уточняйте при заказе.
