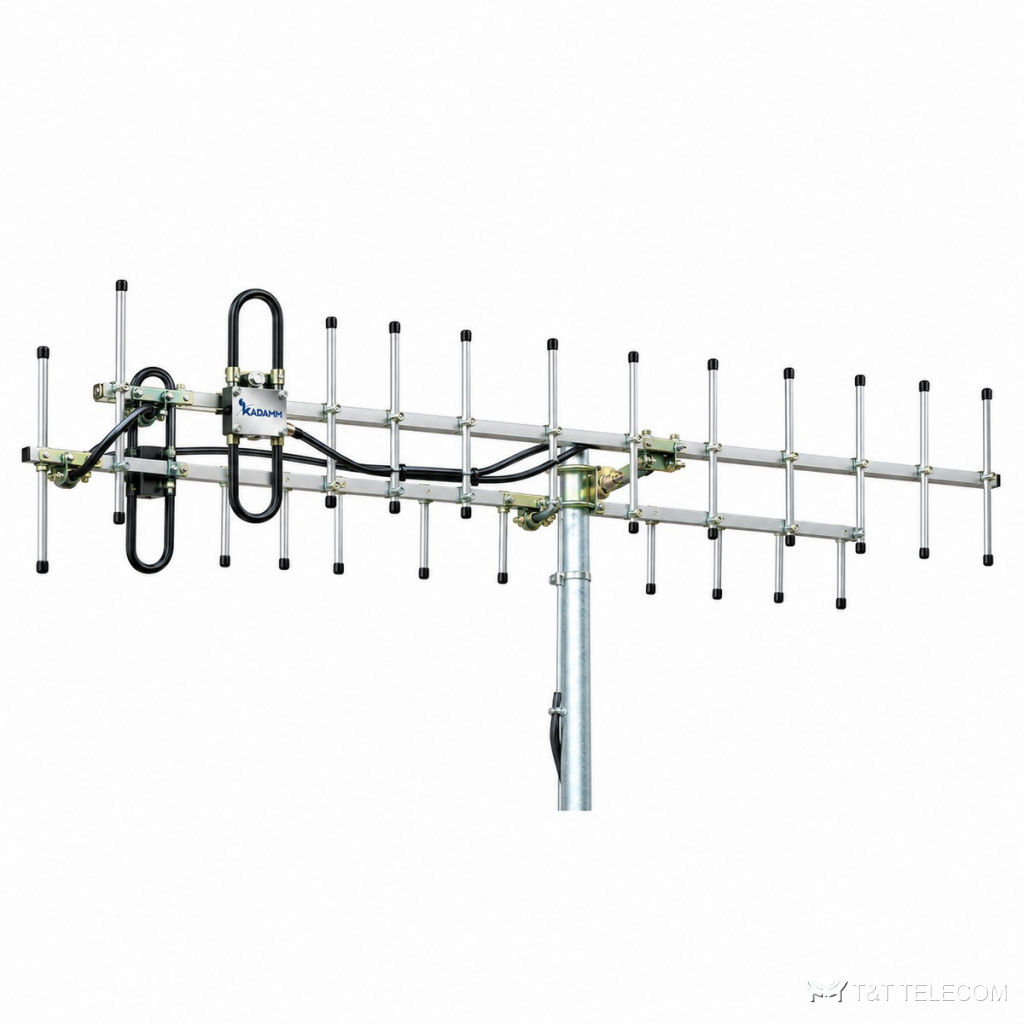

KADAMM ADY-400-49-0E — директорная антенна (Яги) 400–490 МГц, 14,7 дБи, 1 порт
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ADY-400-49-0E — директорная антенна (Яги). Направленная антенна ADY-400-49-0E используется, когда нужно дотянуться до удалённой станции или ретранслятора. Основные данные ADY-400-49-0E: полоса 400–490 МГц; усиление 14,7 дБи; ширина луча 20°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Полоса ADY-400-49-0E охватывает LTE-450, радиосвязь 400–470 МГц.
- Связь с удалёнными объектами и ретрансляторами — ADY-400-49-0E.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–490 МГц |
| Коэффициент усиления, дБи | 14,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 20° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 18 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 150 мм |
| Масса антенны | 3,4 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой ADY-400-49-0E — 400–490 МГц.
- Коэффициент усиления ADY-400-49-0E — 14,7 дБи; больше усиление — уже луч.
- Ширина луча ADY-400-49-0E: в горизонтальной плоскости 20°, в вертикальной 32°.
- Разъёмы ADY-400-49-0E — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-400-49-0E: Ø40–50 мм.
- Габариты и масса ADY-400-49-0E: 150 мм, 3,4 кг.
Поставка и документы
Подберём KADAMM ADY-400-49-0E под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-400-49-0E?
Рабочая полоса ADY-400-49-0E — 400–490 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у ADY-400-49-0E?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-400-49-0E?
14,7 дБи. Ширина луча — 20°.
