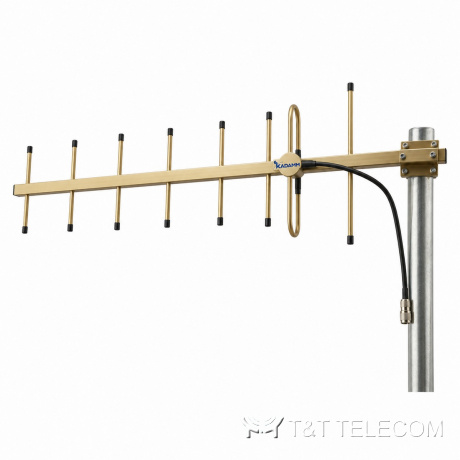

KADAMM ADY-400-480-Z8 — директорная антенна (Яги) 400–480 МГц, 11,2 дБи, 1 порт
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

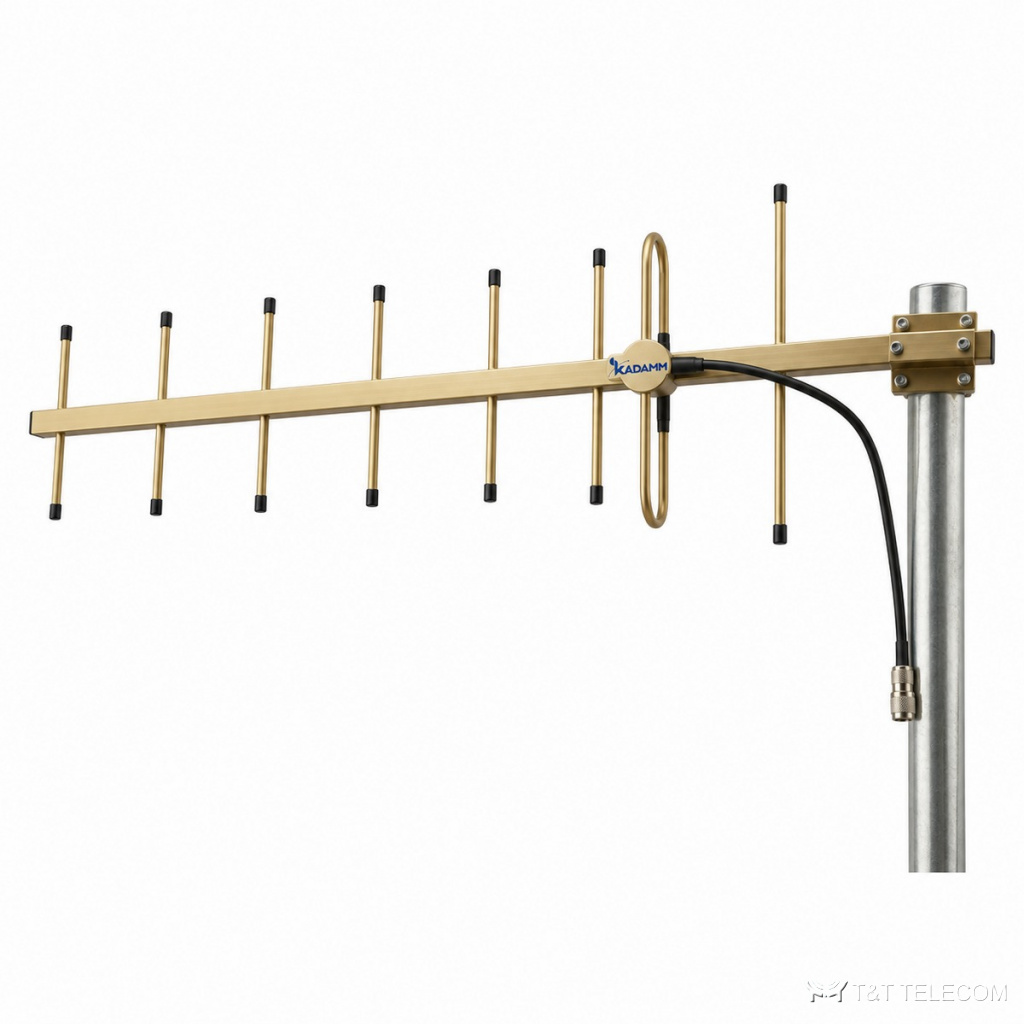

KADAMM ADY-400-480-Z8 — директорная антенна (Яги). Направленная антенна ADY-400-480-Z8 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ADY-400-480-Z8: полоса 400–480 МГц; усиление 11,2 дБи; ширина луча 44°; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Диапазоны ADY-400-480-Z8: LTE-450, радиосвязь 400–470 МГц.
- Связь с удалёнными объектами и ретрансляторами — ADY-400-480-Z8.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 11,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 44° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1300 мм |
| Масса антенны | 0,9 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ADY-400-480-Z8: 400–480 МГц.
- Усиление ADY-400-480-Z8 — 11,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-400-480-Z8: в горизонтальной плоскости 44°, в вертикальной 40°.
- Разъёмы ADY-400-480-Z8 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-400-480-Z8: Ø40–50 мм.
- Габариты и масса ADY-400-480-Z8: 1300 мм, 0,9 кг.
Поставка и документы
KADAMM ADY-400-480-Z8 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-400-480-Z8?
Рабочая полоса ADY-400-480-Z8 — 400–480 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у ADY-400-480-Z8?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-400-480-Z8?
11,2 дБи. Ширина луча — 44°.
