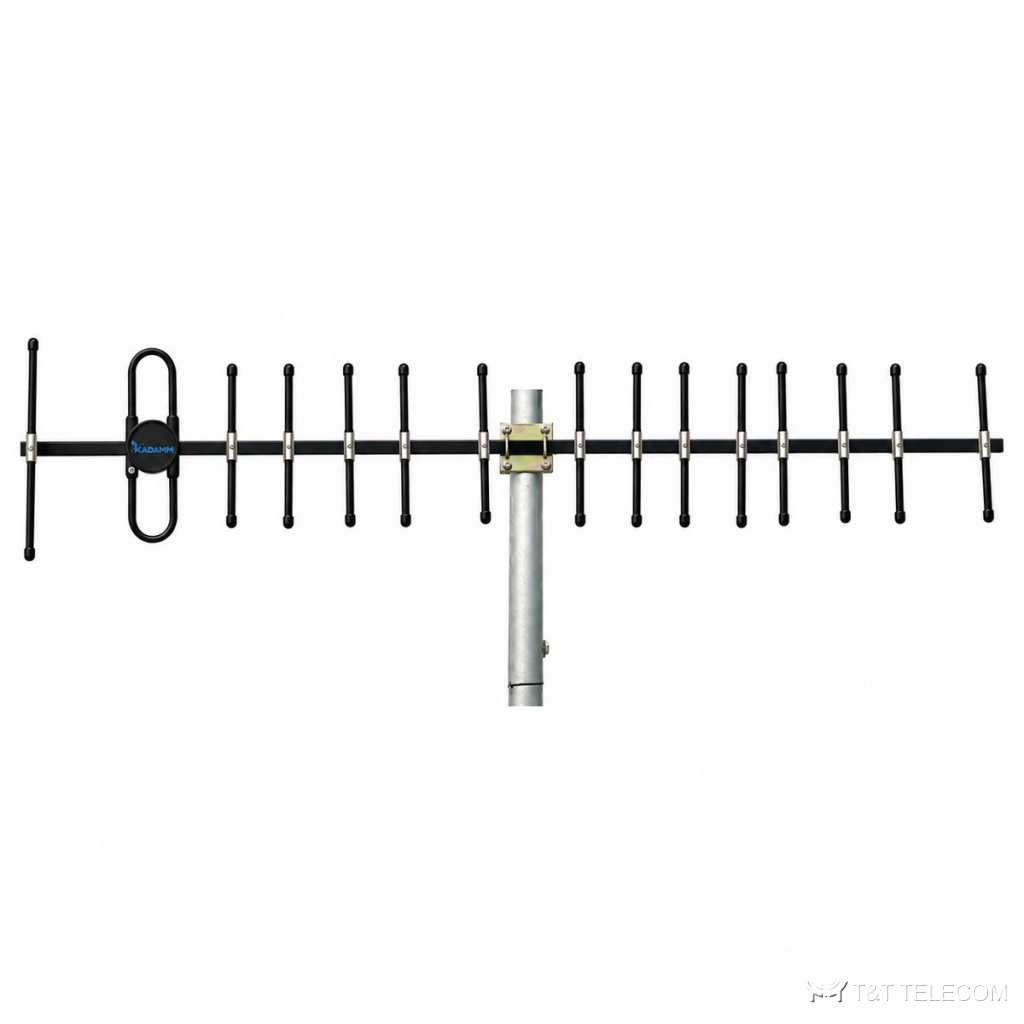

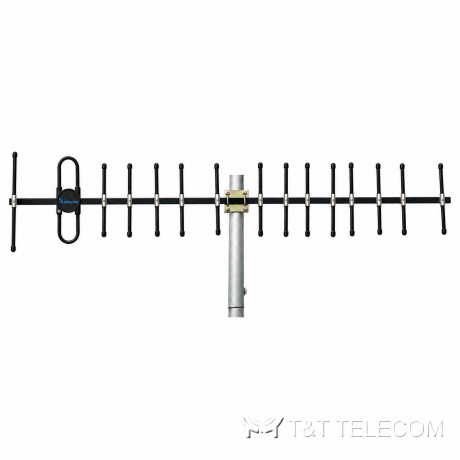

KADAMM ADY-400-480-13 — антенна Яги 400–480 МГц, 13 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-400-480-13 — директорная антенна (Яги). Направленная антенна ADY-400-480-13 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Основные данные ADY-400-480-13: полоса 400–480 МГц; усиление 13 дБи; ширина луча 30°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Полоса ADY-400-480-13 охватывает LTE-450, радиосвязь 400–470 МГц.
- Приём слабого сигнала с одного направления — ADY-400-480-13.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2000 мм |
| Масса антенны | 1,2 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ADY-400-480-13: 400–480 МГц.
- Усиление ADY-400-480-13 — 13 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-400-480-13: в горизонтальной плоскости 30°, в вертикальной 30°.
- Под разъёмы ADY-400-480-13 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-400-480-13: Ø40–50 мм.
- Габариты и масса ADY-400-480-13: 2000 мм, 1,2 кг.
Поставка и документы
Подберём KADAMM ADY-400-480-13 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора ADY-400-480-13?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-400-480-13.
Какие частоты поддерживает ADY-400-480-13?
Рабочая полоса ADY-400-480-13 — 400–480 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у ADY-400-480-13?
1×N. Другие исполнения — уточняйте при заказе.
