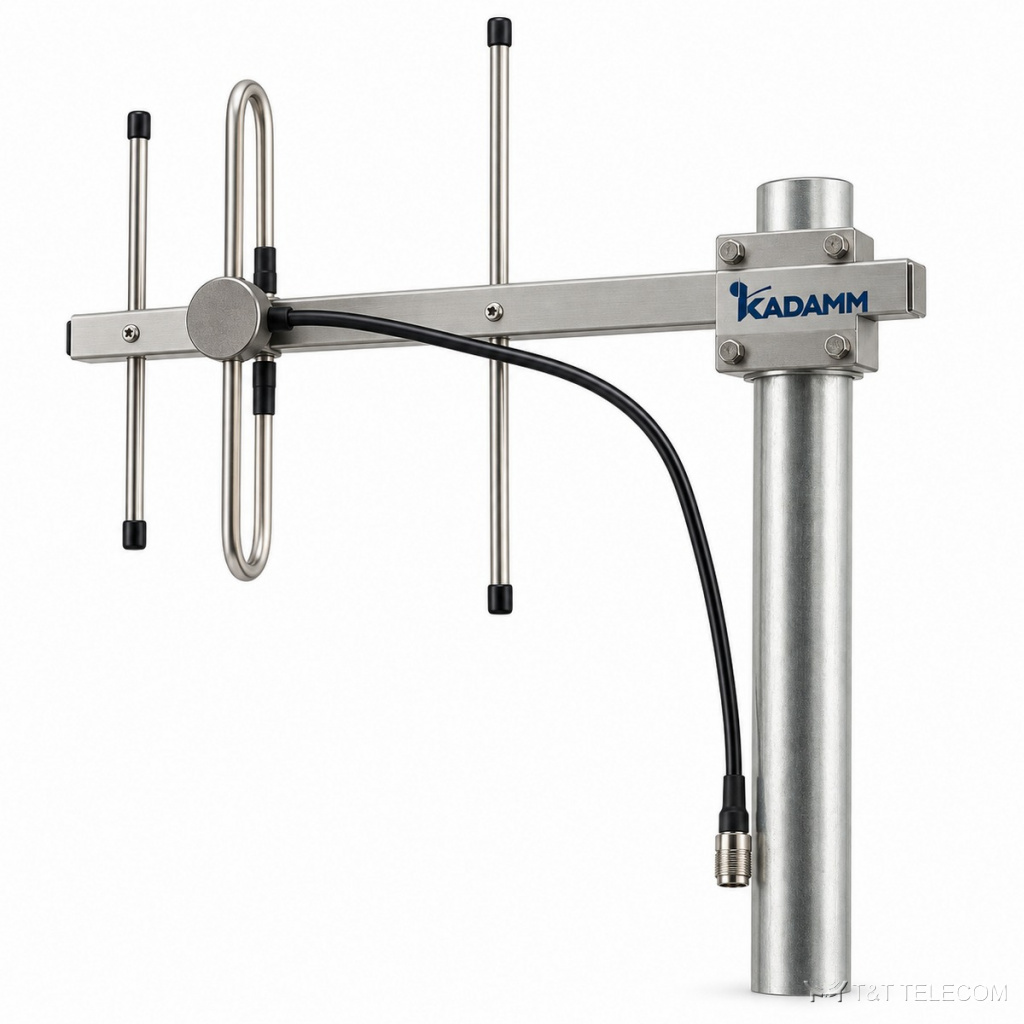

KADAMM ADY-400-440-Z3 — директорная антенна (Яги) 400–440 МГц, 6,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-400-440-Z3 — директорная антенна (Яги). ADY-400-440-Z3 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Коротко о ADY-400-440-Z3: полоса 400–440 МГц; усиление 6,5 дБи; ширина луча 120°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Приём слабого сигнала с одного направления — ADY-400-440-Z3.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–440 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥12 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 490 мм |
| Масса антенны | 0,6 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой ADY-400-440-Z3 — 400–440 МГц.
- Коэффициент усиления ADY-400-440-Z3 — 6,5 дБи; больше усиление — уже луч.
- Ширина луча ADY-400-440-Z3: в горизонтальной плоскости 120°, в вертикальной 70°.
- Разъёмы ADY-400-440-Z3 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-400-440-Z3: Ø40–50 мм.
- Габариты и масса ADY-400-440-Z3: 490 мм, 0,6 кг.
Поставка и документы
Поставляем KADAMM ADY-400-440-Z3 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ADY-400-440-Z3?
6,5 дБи. Ширина луча — 120°.
Как крепится ADY-400-440-Z3?
Ø.40–50 мм
Что нужно для подбора ADY-400-440-Z3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-400-440-Z3.
