KADAMM ADY-340-360-65 — антенна Яги 340–360 МГц, 6,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

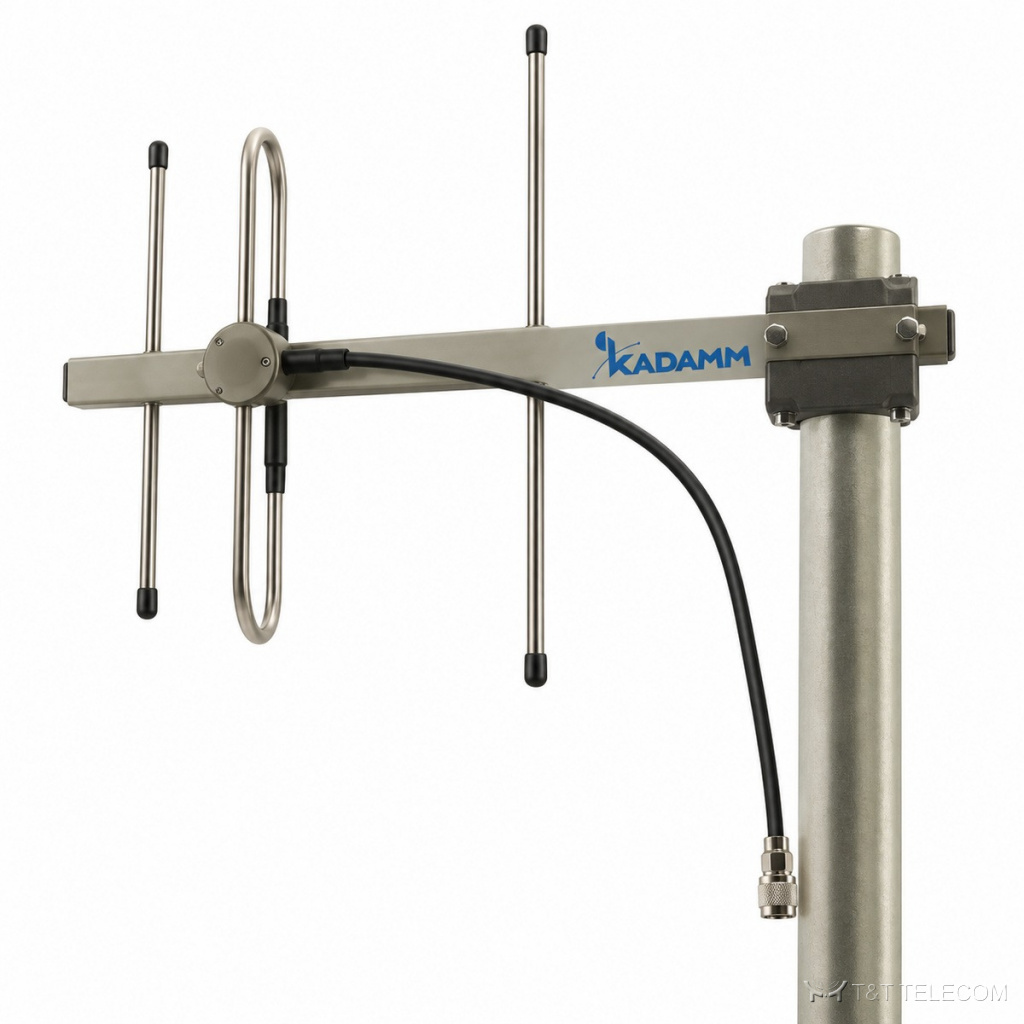

Модель KADAMM ADY-340-360-65 — директорная антенна (Яги). Направленная антенна ADY-340-360-65 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ADY-340-360-65: полоса 340–360 МГц; усиление 6,5 дБи; ширина луча 120°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Связь с удалёнными объектами и ретрансляторами — ADY-340-360-65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–360 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 480 мм |
| Масса антенны | 0,56 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой ADY-340-360-65 — 340–360 МГц.
- Коэффициент усиления ADY-340-360-65 — 6,5 дБи; больше усиление — уже луч.
- Ширина луча ADY-340-360-65: в горизонтальной плоскости 120°, в вертикальной 70°.
- Под разъёмы ADY-340-360-65 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-340-360-65: Ø40–50 мм.
- Габариты и масса ADY-340-360-65: 0,56 кг.
Поставка и документы
KADAMM ADY-340-360-65 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится ADY-340-360-65?
Ø.40–50 мм
Что нужно для подбора ADY-340-360-65?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-340-360-65.
Какие частоты поддерживает ADY-340-360-65?
Рабочая полоса ADY-340-360-65 — 340–360 МГц.
