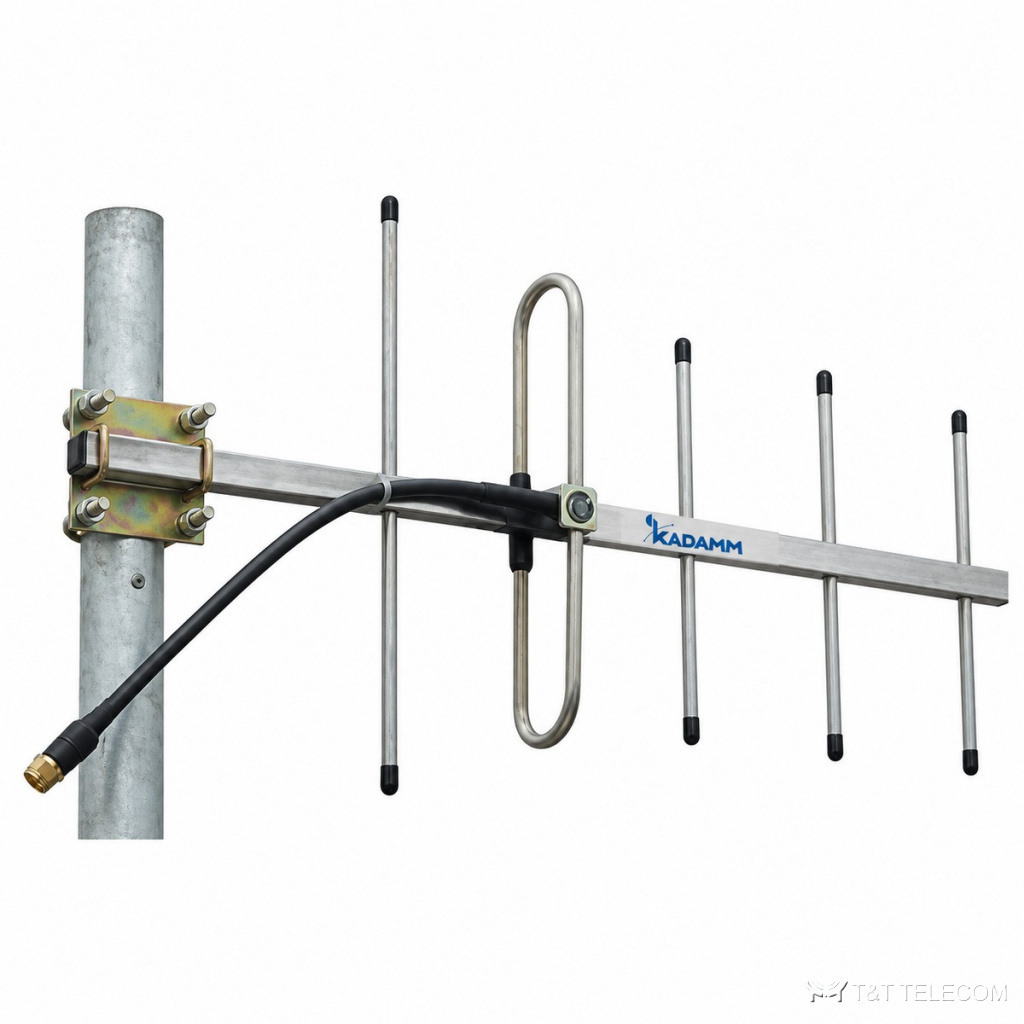

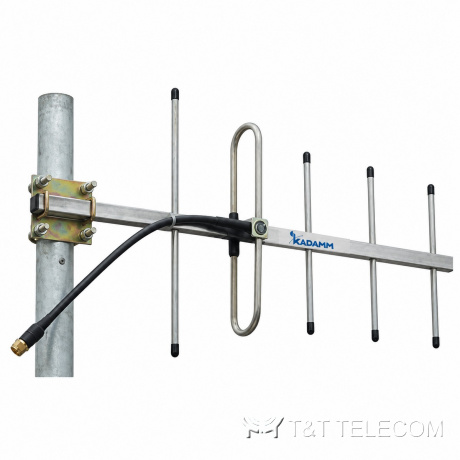

KADAMM ADY-330-390-9 — антенна Яги 330–390 МГц, 9 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-330-390-9: директорная антенна (Яги). ADY-330-390-9 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ADY-330-390-9: полоса 330–390 МГц; усиление 9 дБи; ширина луча 54°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Приём слабого сигнала с одного направления — ADY-330-390-9.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–390 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥14 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 800 мм |
| Масса антенны | 0,8 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ADY-330-390-9: 330–390 МГц.
- Коэффициент усиления ADY-330-390-9 — 9 дБи; больше усиление — уже луч.
- Ширина луча ADY-330-390-9: в горизонтальной плоскости 54°, в вертикальной 48°.
- Разъёмы ADY-330-390-9 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-330-390-9: Ø40–50 мм.
- Габариты и масса ADY-330-390-9: 0,8 кг.
Поставка и документы
Поставляем KADAMM ADY-330-390-9 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ADY-330-390-9?
Ø.40–50 мм
Что нужно для подбора ADY-330-390-9?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-330-390-9.
Какие частоты поддерживает ADY-330-390-9?
Рабочая полоса ADY-330-390-9 — 330–390 МГц.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ADY-330-390-9 — техническое описание 192.31 КБ
