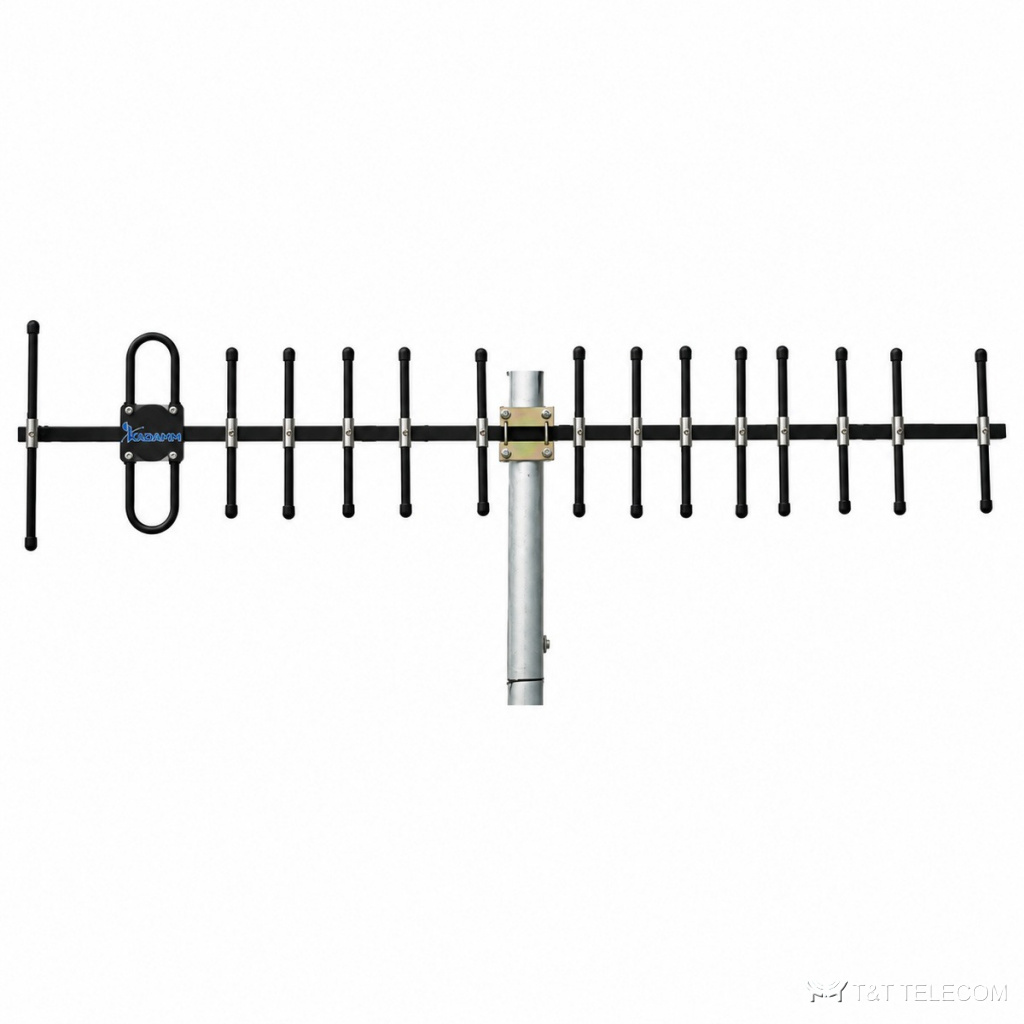

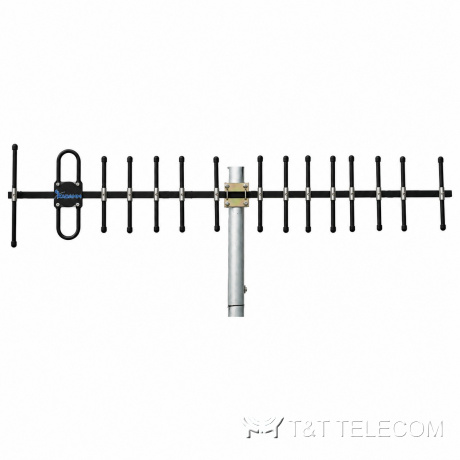

KADAMM ADY-330-390-13 — антенна Яги 330–390 МГц, 13 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-330-390-13: директорная антенна (Яги). ADY-330-390-13 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ADY-330-390-13: полоса 330–390 МГц; усиление 13 дБи; ширина луча 30°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Область применения
- Приём слабого сигнала с одного направления — ADY-330-390-13.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–390 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 2000 мм |
| Масса антенны | 1,4 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ADY-330-390-13: 330–390 МГц.
- Коэффициент усиления ADY-330-390-13 — 13 дБи; больше усиление — уже луч.
- Ширина луча ADY-330-390-13: в горизонтальной плоскости 30°, в вертикальной 30°.
- Под разъёмы ADY-330-390-13 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-330-390-13: Ø40–50 мм.
- Габариты и масса ADY-330-390-13: 1,4 кг.
Поставка и документы
Поставляем KADAMM ADY-330-390-13 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ADY-330-390-13?
Ø.40–50 мм
Что нужно для подбора ADY-330-390-13?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-330-390-13.
Какие частоты поддерживает ADY-330-390-13?
Рабочая полоса ADY-330-390-13 — 330–390 МГц.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ADY-330-390-13 — техническое описание 182.8 КБ
