KADAMM ADY-330-390-11 — антенна Яги 330–390 МГц, 11,2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

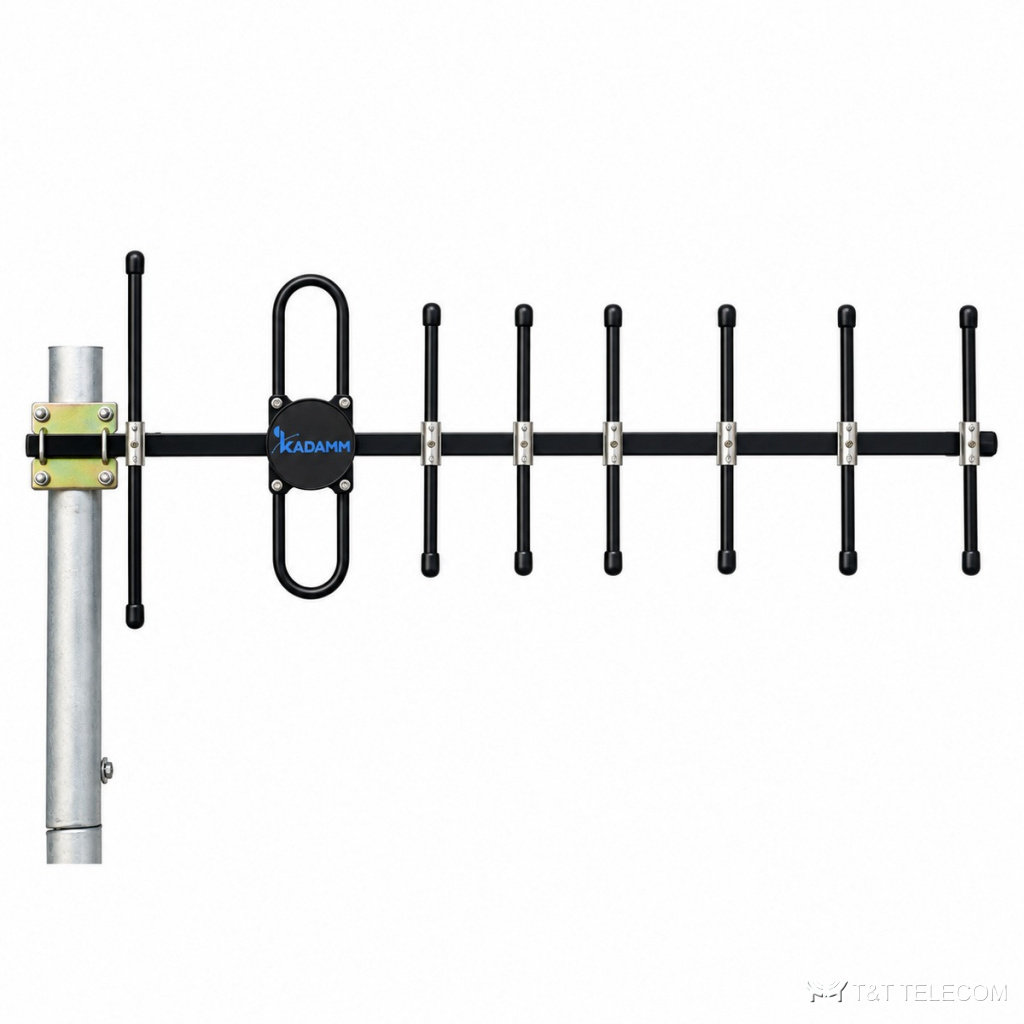

KADAMM ADY-330-390-11 — директорная антенна (Яги). ADY-330-390-11 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-330-390-11: полоса 330–390 МГц; усиление 11,2 дБи; ширина луча 44°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Приём слабого сигнала с одного направления — ADY-330-390-11.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–390 МГц |
| Коэффициент усиления, дБи | 11,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 44° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 1500 мм |
| Масса антенны | 1,0 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой ADY-330-390-11 — 330–390 МГц.
- Усиление ADY-330-390-11 — 11,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-330-390-11: в горизонтальной плоскости 44°, в вертикальной 40°.
- Разъёмы ADY-330-390-11 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-330-390-11: Ø40–50 мм.
- Габариты и масса ADY-330-390-11: 1,0 кг.
Поставка и документы
Поставляем KADAMM ADY-330-390-11 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ADY-330-390-11?
11,2 дБи. Ширина луча — 44°.
Как крепится ADY-330-390-11?
Ø.40–50 мм
Что нужно для подбора ADY-330-390-11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-330-390-11.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ADY-330-390-11 — техническое описание 520.49 КБ
