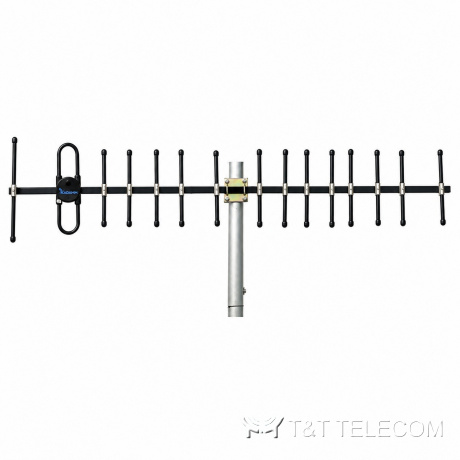

KADAMM ADY-300-390-14 — антенна Яги 300–390 МГц, 13,8 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

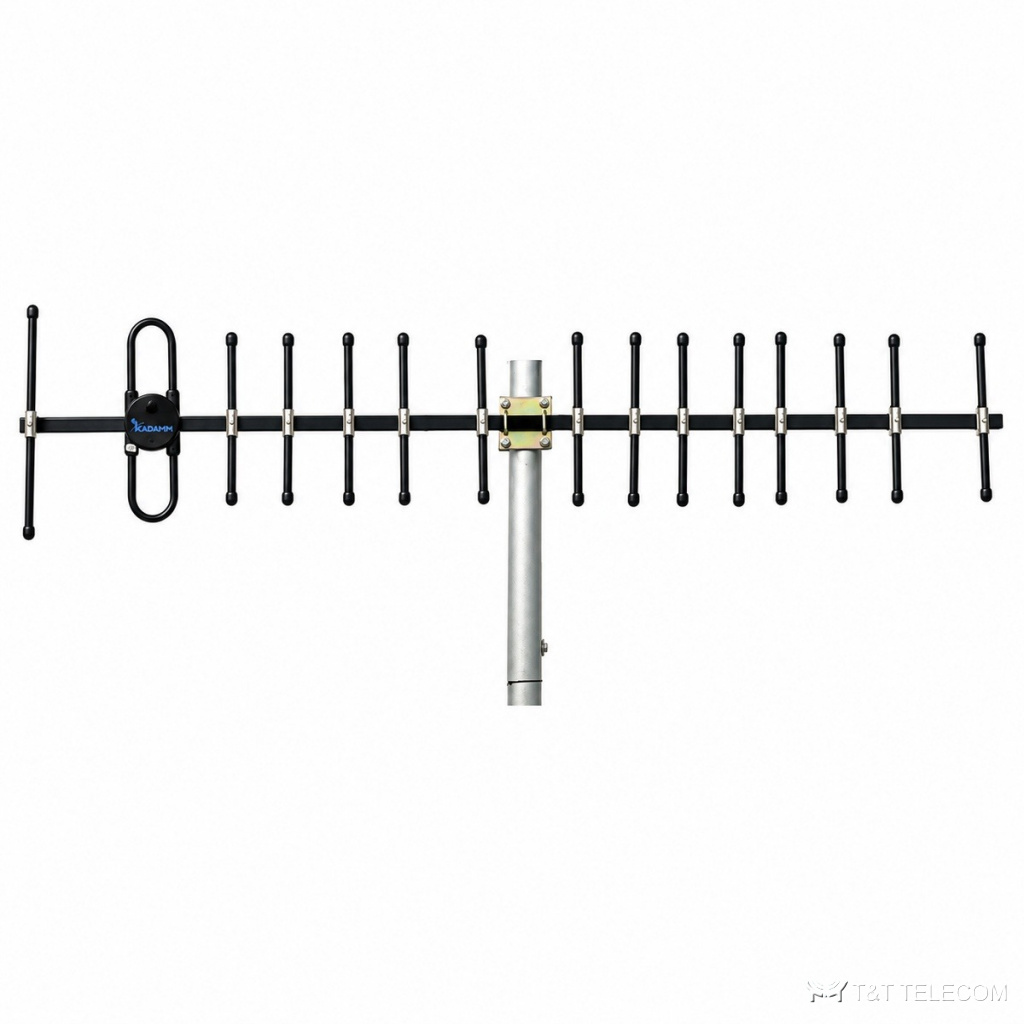

Модель KADAMM ADY-300-390-14 — директорная антенна (Яги). Направленная антенна ADY-300-390-14 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ADY-300-390-14: полоса 300–390 МГц; усиление 13,8 дБи; ширина луча 26°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Приём слабого сигнала с одного направления — ADY-300-390-14.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 300–390 МГц |
| Коэффициент усиления, дБи | 13,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 26° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 1500 мм |
| Масса антенны | 2,2 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой ADY-300-390-14 — 300–390 МГц.
- Коэффициент усиления ADY-300-390-14 — 13,8 дБи; больше усиление — уже луч.
- Ширина луча ADY-300-390-14: в горизонтальной плоскости 26°, в вертикальной 40°.
- Разъёмы ADY-300-390-14 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-300-390-14: Ø40–50 мм.
- Габариты и масса ADY-300-390-14: 2,2 кг.
Поставка и документы
Поставляем KADAMM ADY-300-390-14 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ADY-300-390-14?
Ø.40–50 мм
Что нужно для подбора ADY-300-390-14?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-300-390-14.
Какие частоты поддерживает ADY-300-390-14?
Рабочая полоса ADY-300-390-14 — 300–390 МГц.
