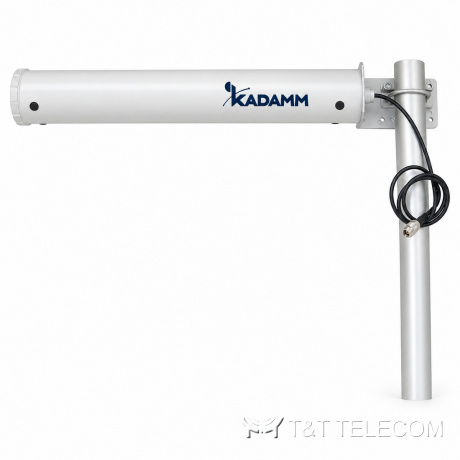

KADAMM ADY-2400-2483-15 — директорная антенна (Яги) 2400–2483 МГц, 15 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

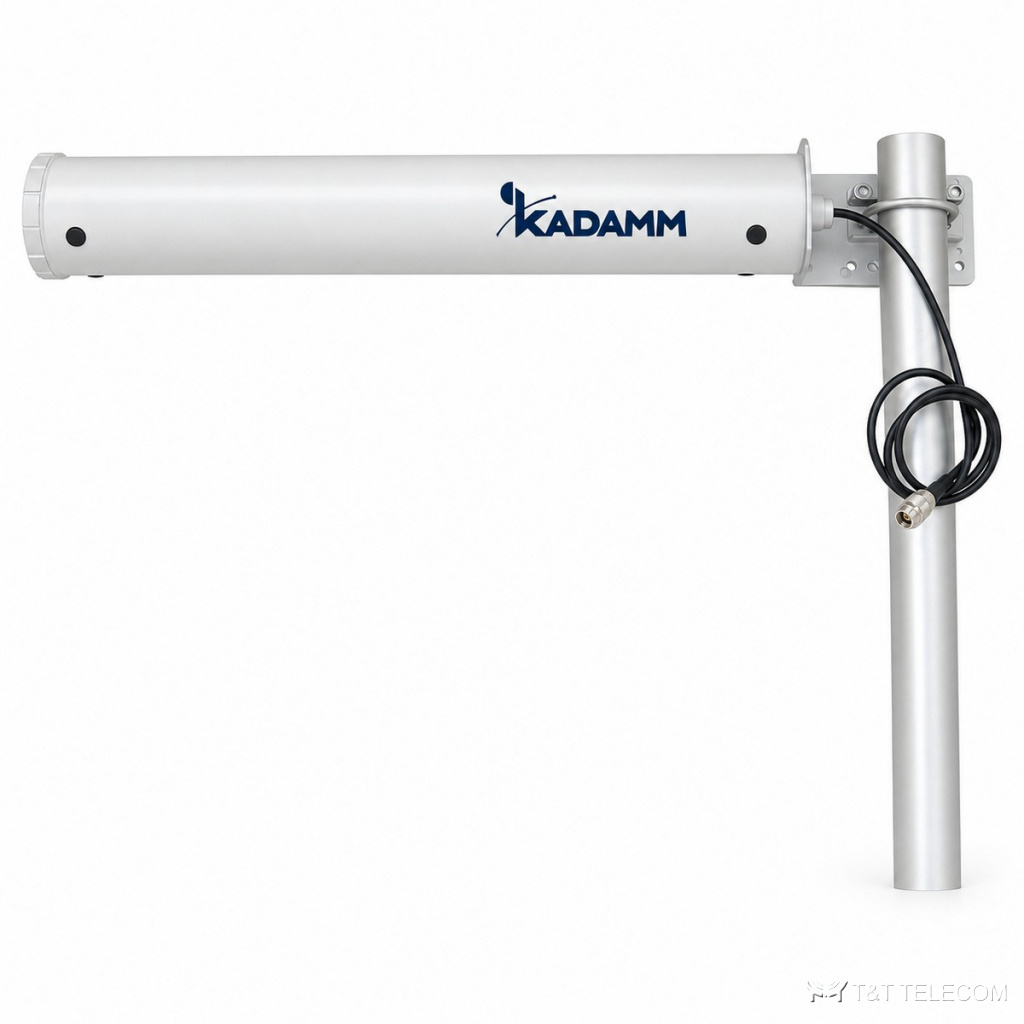

KADAMM ADY-2400-2483-15: директорная антенна (Яги). ADY-2400-2483-15 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ADY-2400-2483-15: полоса 2400–2483 МГц; усиление 15 дБи; ширина луча 29°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Полоса ADY-2400-2483-15 охватывает Wi-Fi 2,4 ГГц.
- Приём слабого сигнала с одного направления — ADY-2400-2483-15.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 29° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 18 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу, на конце кабеля |
| Размеры (В × Ш × Г) | 605 мм |
| Масса антенны | 1,2 кг |
| Максимальная скорость ветра | 55 м/с |
| Цвет радома | Белый |
| Рабочая температура | −40…+70 °C |
| Крепление | на мачту (трубу); опорную трубу готовит заказчик |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ADY-2400-2483-15: 2400–2483 МГц.
- Усиление ADY-2400-2483-15 — 15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-2400-2483-15: в горизонтальной плоскости 29°, в вертикальной 25°.
- Под разъёмы ADY-2400-2483-15 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-2400-2483-15: на мачту (трубу); опорную трубу готовит заказчик.
- Габариты и масса ADY-2400-2483-15: 605 мм, 1,2 кг.
Поставка и документы
KADAMM ADY-2400-2483-15 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у ADY-2400-2483-15?
15 дБи. Ширина луча — 29°.
Как крепится ADY-2400-2483-15?
Н.а мачту (трубу); опорную трубу готовит заказчик
Что нужно для подбора ADY-2400-2483-15?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-2400-2483-15.
