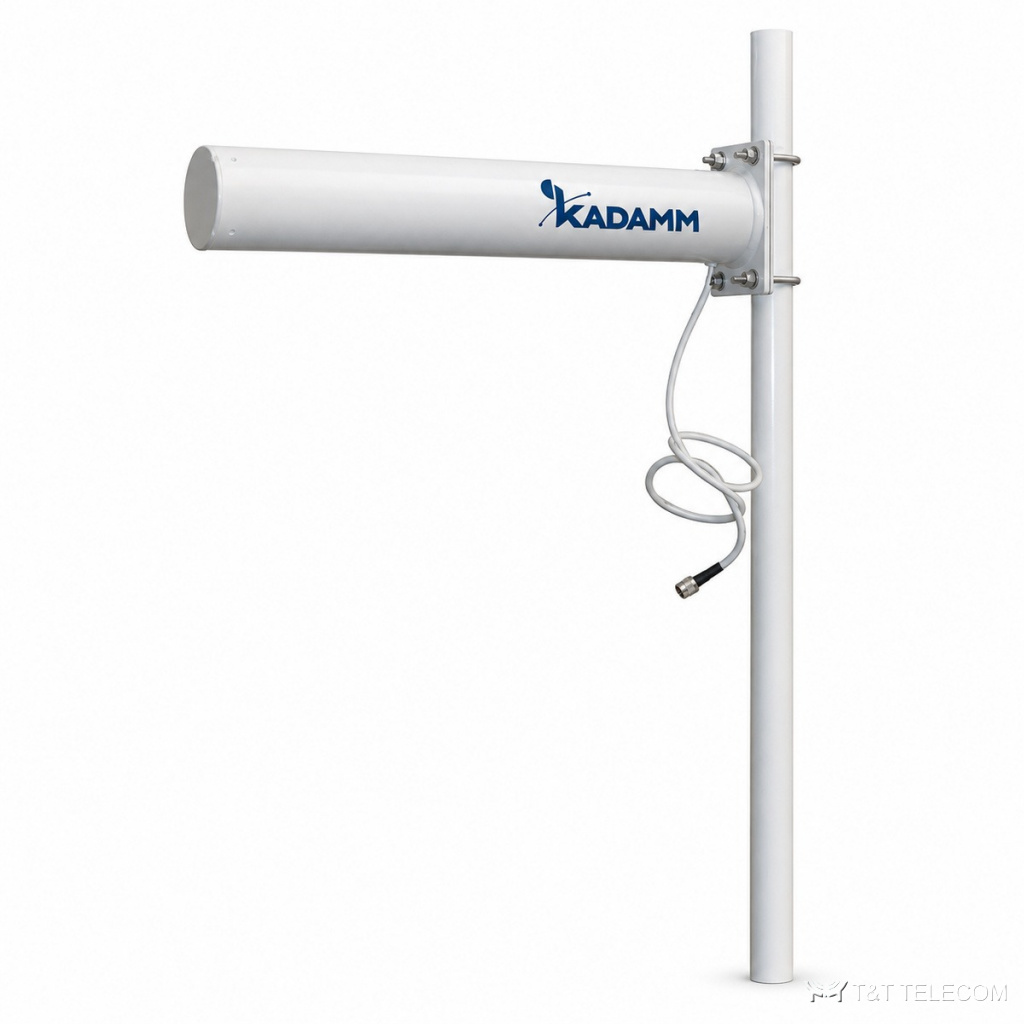

KADAMM ADY-2400-2483-15-2 — директорная антенна (Яги) 2400–2483 МГц, 15 дБи, 1 порт
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-2400-2483-15-2 — директорная антенна (Яги). ADY-2400-2483-15-2 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Коротко о ADY-2400-2483-15-2: полоса 2400–2483 МГц; усиление 15 дБи; ширина луча 25°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Через ADY-2400-2483-15-2 работают Wi-Fi 2,4 ГГц.
- Связь с удалёнными объектами и ретрансляторами — ADY-2400-2483-15-2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 25° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 460 × 127 × 80 мм |
| Масса антенны | 0,55 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ADY-2400-2483-15-2 — 2400–2483 МГц.
- Усиление ADY-2400-2483-15-2 — 15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-2400-2483-15-2: в горизонтальной плоскости 25°, в вертикальной 25°.
- Разъёмы ADY-2400-2483-15-2 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-2400-2483-15-2: Ø40–50 мм.
- Габариты и масса ADY-2400-2483-15-2: 460 × 127 × 80 мм, 0,55 кг.
Поставка и документы
Поставляем KADAMM ADY-2400-2483-15-2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у ADY-2400-2483-15-2?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-2400-2483-15-2?
15 дБи. Ширина луча — 25°.
Как крепится ADY-2400-2483-15-2?
Ø.40–50 мм
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ADY-2400-2483-15-2 — техническое описание 176.11 КБ
