KADAMM ADY-220-290-65 — антенна Яги 220–290 МГц, 6,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

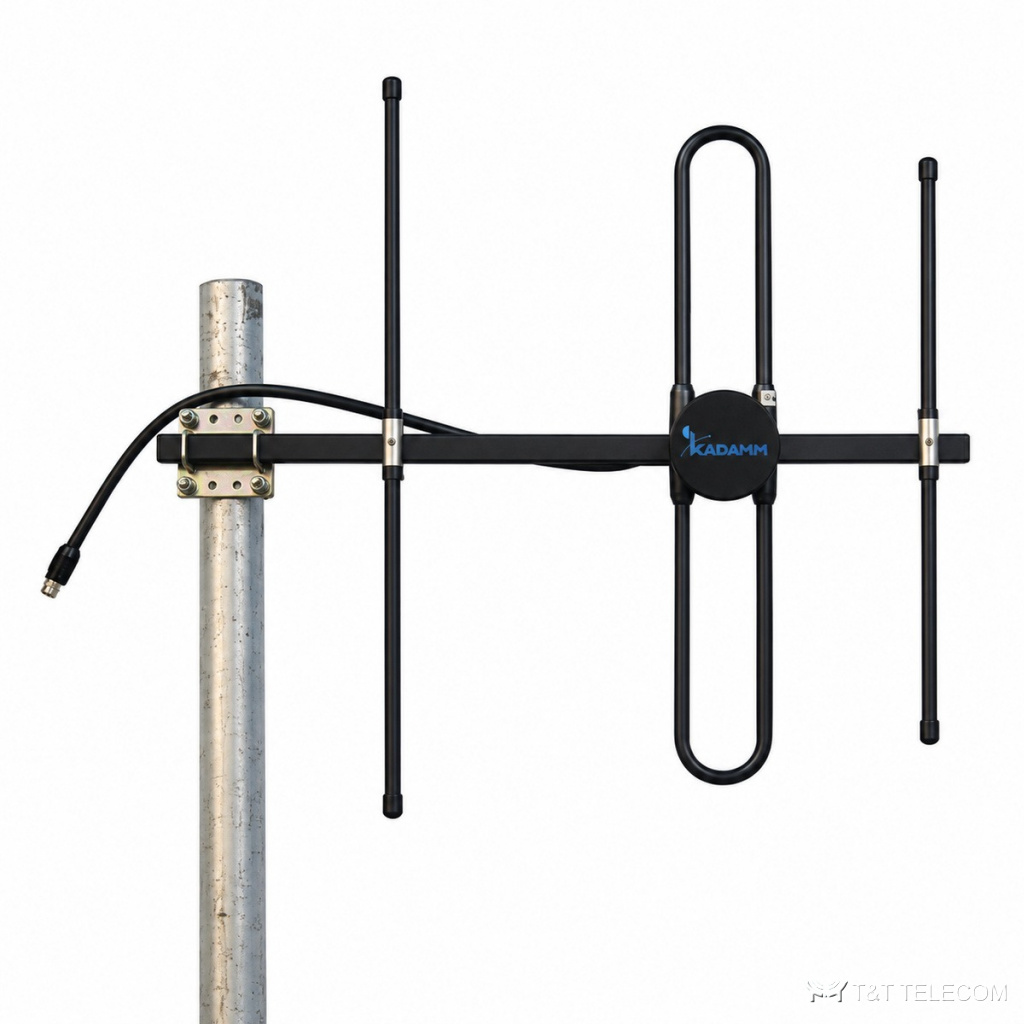

KADAMM ADY-220-290-65: директорная антенна (Яги). Направленная антенна ADY-220-290-65 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ADY-220-290-65: полоса 220–290 МГц; усиление 6,5 дБи; ширина луча 120°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Приём слабого сигнала с одного направления — ADY-220-290-65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 220–290 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥14 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 720 мм |
| Масса антенны | 1,2 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой ADY-220-290-65 — 220–290 МГц.
- Усиление ADY-220-290-65 — 6,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-220-290-65: в горизонтальной плоскости 120°, в вертикальной 70°.
- Разъёмы ADY-220-290-65 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-220-290-65: Ø40–50 мм.
- Габариты и масса ADY-220-290-65: 1,2 кг.
Поставка и документы
Поставляем KADAMM ADY-220-290-65 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-220-290-65?
Рабочая полоса ADY-220-290-65 — 220–290 МГц.
Какой разъём у ADY-220-290-65?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-220-290-65?
6,5 дБи. Ширина луча — 120°.
