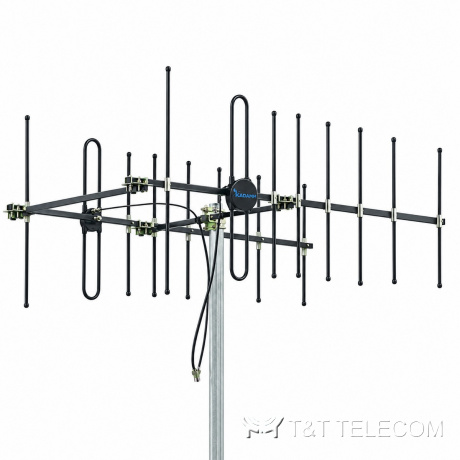

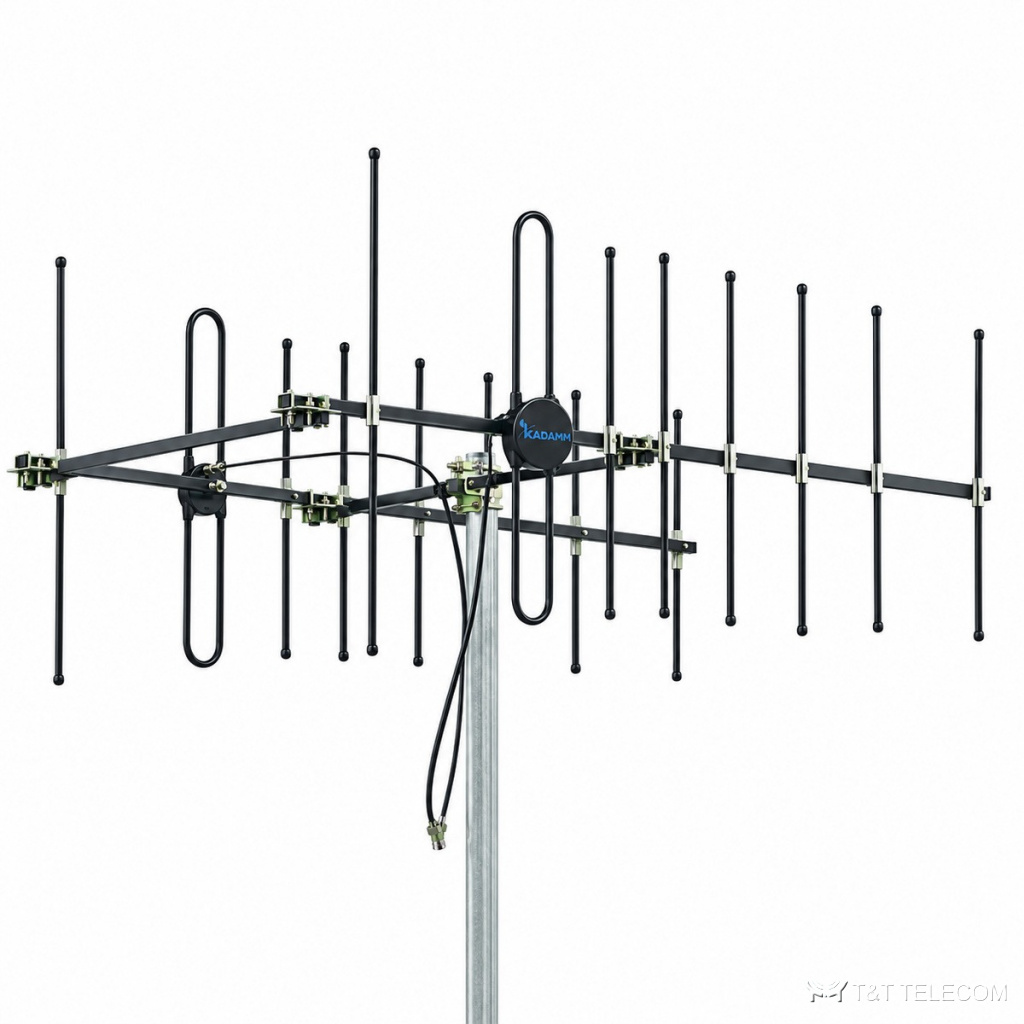

KADAMM ADY-220-290-14 — антенна Яги 220–290 МГц, 14 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ADY-220-290-14 — директорная антенна (Яги). ADY-220-290-14 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ADY-220-290-14: полоса 220–290 МГц; усиление 14 дБи; ширина луча 27°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Связь с удалёнными объектами и ретрансляторами — ADY-220-290-14.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 220–290 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 27° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 1500 мм |
| Масса антенны | 6 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ADY-220-290-14 — 220–290 МГц.
- Коэффициент усиления ADY-220-290-14 — 14 дБи; больше усиление — уже луч.
- Ширина луча ADY-220-290-14: в горизонтальной плоскости 27°, в вертикальной 40°.
- Разъёмы ADY-220-290-14 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-220-290-14: Ø40–50 мм.
- Габариты и масса ADY-220-290-14: 6 кг.
Поставка и документы
KADAMM ADY-220-290-14 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-220-290-14?
Рабочая полоса ADY-220-290-14 — 220–290 МГц.
Какой разъём у ADY-220-290-14?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-220-290-14?
14 дБи. Ширина луча — 27°.
