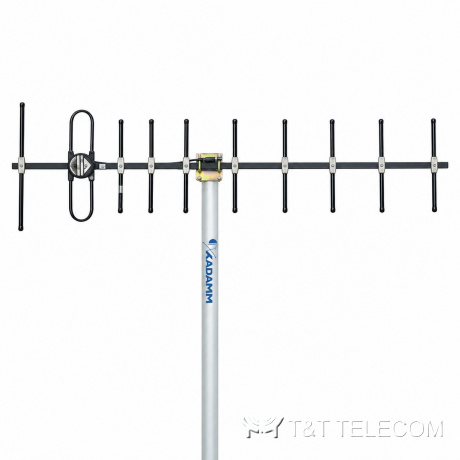

KADAMM ADY-220-290-12 — антенна Яги 220–290 МГц, 12 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

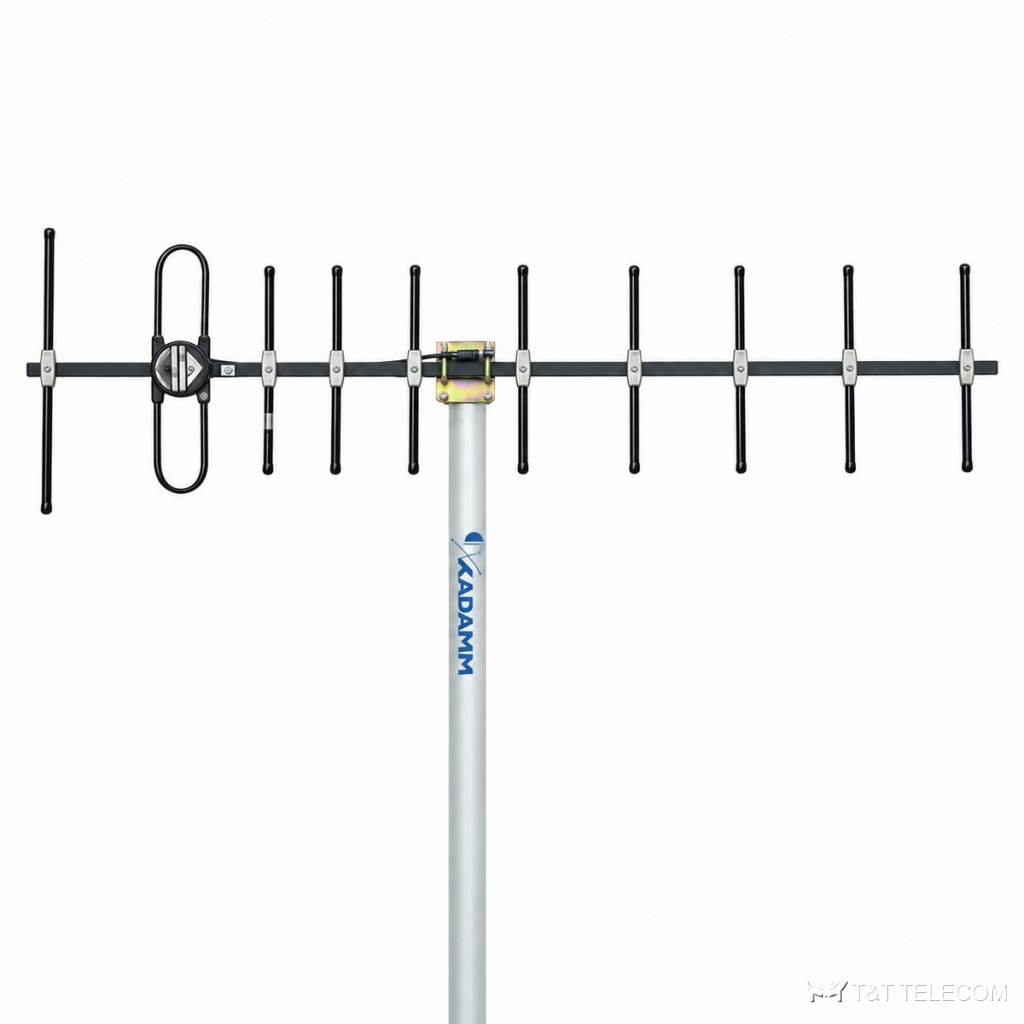

KADAMM ADY-220-290-12: директорная антенна (Яги). Направленная антенна ADY-220-290-12 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Основные данные ADY-220-290-12: полоса 220–290 МГц; усиление 12 дБи; ширина луча 40°; поляризация вертикальная / вертикальная или горизонтальная (выбирается при монтаже); разъёмы N; мощность до 100 Вт.
Область применения
- Приём слабого сигнала с одного направления — ADY-220-290-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 220–290 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 40° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 36° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Исполнения
| Артикул | Поляризация | Разъём | Масса, кг |
|---|---|---|---|
| KADAMM ADY-220-290-12 | вертикальная | розетка N или UHF | 3 |
| KADAMM ADY-220-290-12-2 | вертикальная или горизонтальная (выбирается при монтаже) | розетка N или по заказу | 3,4 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Длина | 2000 мм |
| Масса антенны | 3–3,4 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ADY-220-290-12: 220–290 МГц.
- Коэффициент усиления ADY-220-290-12 — 12 дБи; больше усиление — уже луч.
- Ширина луча ADY-220-290-12: в горизонтальной плоскости 40°, в вертикальной 36°.
- Под разъёмы ADY-220-290-12 (N) подбирают джамперы и переходы.
- Монтаж ADY-220-290-12: Ø40–50 мм.
- Габариты и масса ADY-220-290-12: 3–3,4 кг.
Поставка и документы
KADAMM ADY-220-290-12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-220-290-12?
Рабочая полоса ADY-220-290-12 — 220–290 МГц.
Какой разъём у ADY-220-290-12?
N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-220-290-12?
12 дБи. Ширина луча — 40°.
