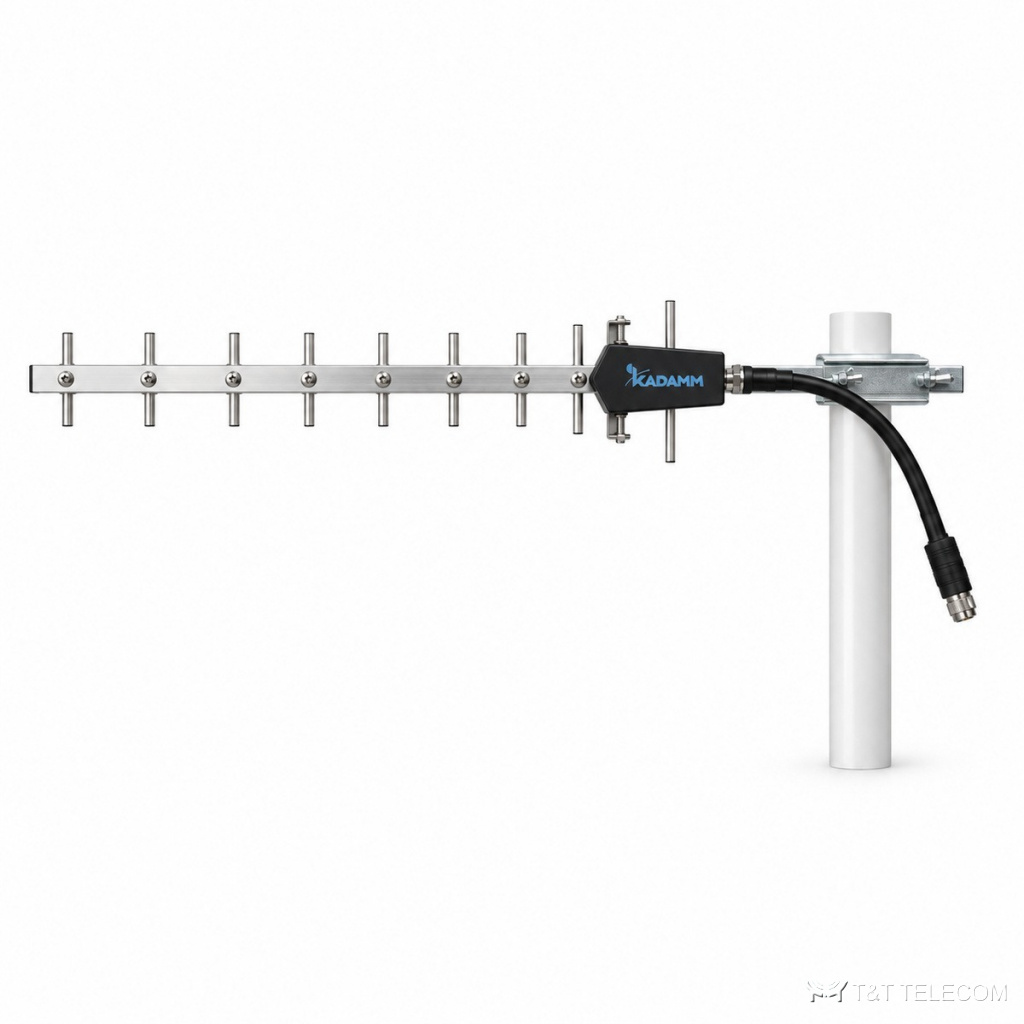

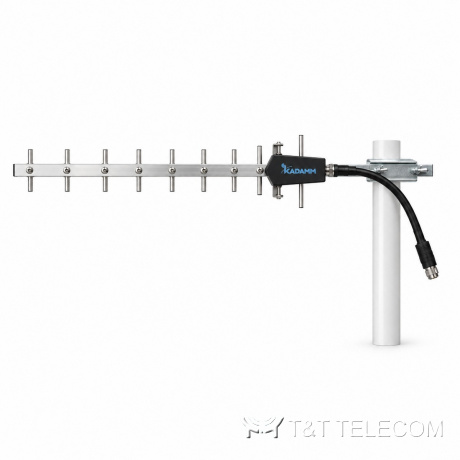

KADAMM ADY-1920-2170-12 — директорная антенна (Яги) 1920–2170 МГц, 12 дБи, 1 порт
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-1920-2170-12 — директорная антенна (Яги). Направленная антенна ADY-1920-2170-12 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ADY-1920-2170-12: полоса 1920–2170 МГц; усиление 12 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Полоса ADY-1920-2170-12 охватывает UMTS / LTE-2100.
- Приём слабого сигнала с одного направления — ADY-1920-2170-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1920–2170 МГц |
| Коэффициент усиления, дБи | 12 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 650 мм |
| Масса антенны | 0,43 кг |
| Рабочая температура | −40…+60 °C |
| Крепление | на мачту (трубу) |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ADY-1920-2170-12: 1920–2170 МГц.
- Коэффициент усиления ADY-1920-2170-12 — 12 дБи; больше усиление — уже луч.
- Разъёмы ADY-1920-2170-12 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-1920-2170-12: на мачту (трубу).
- Габариты и масса ADY-1920-2170-12: 650 мм, 0,43 кг.
Поставка и документы
KADAMM ADY-1920-2170-12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у ADY-1920-2170-12?
12 дБи.
Как крепится ADY-1920-2170-12?
Н.а мачту (трубу)
Что нужно для подбора ADY-1920-2170-12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-1920-2170-12.
