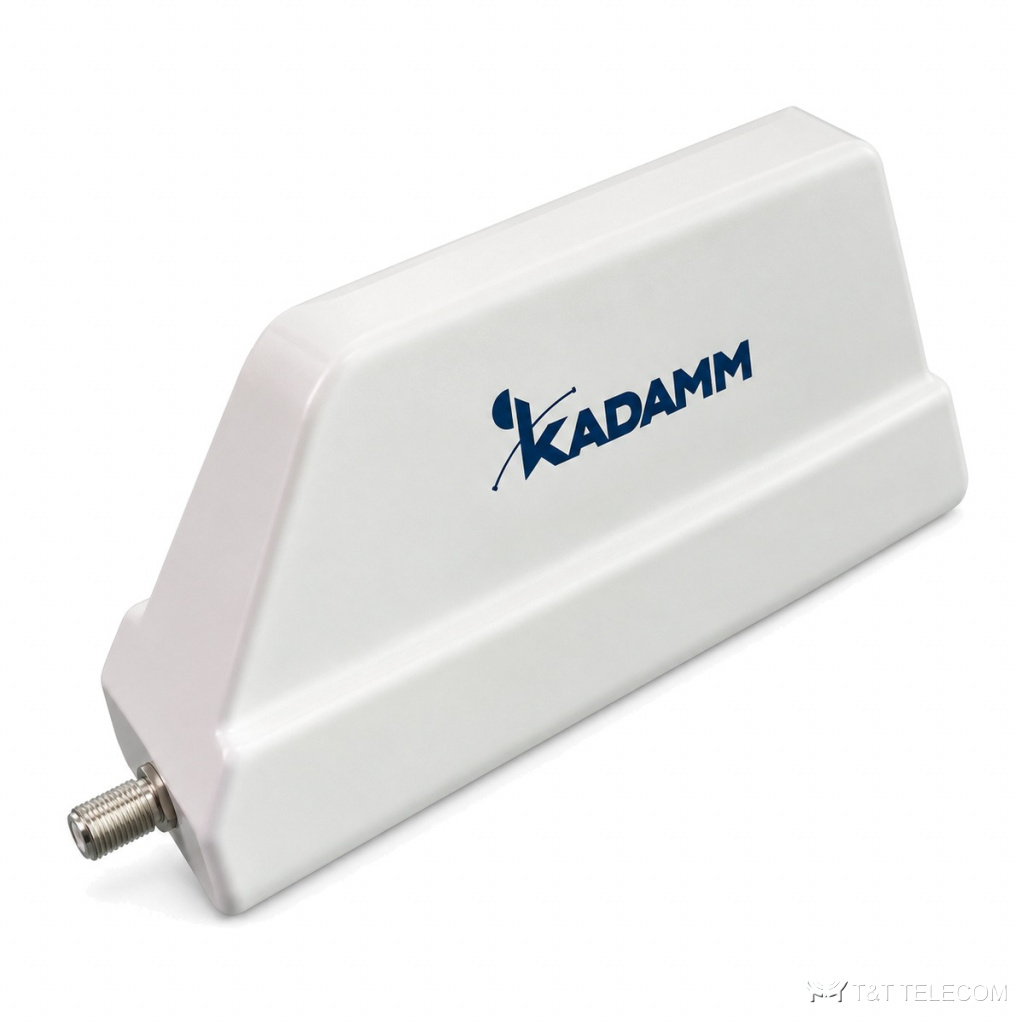

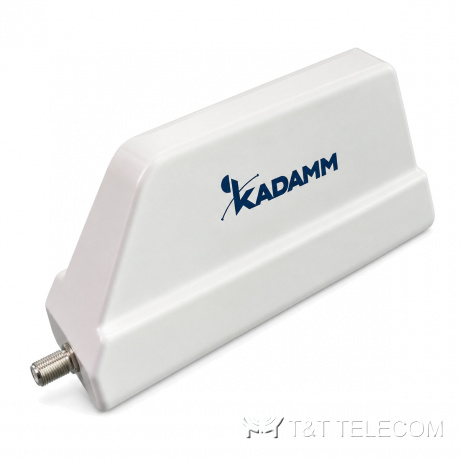

KADAMM ABD-757938V56S01 — двунаправленная антенна 790–960 / 1710–2700 / 3300–3800 МГц, 6 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ABD-757938V56S01 — двунаправленная антенна для протяжённых помещений. В DAS-проектах ABD-757938V56S01 раздаёт сигнал сотовой связи по этажам и помещениям. Коротко о ABD-757938V56S01: полоса 790–3800 МГц; усиление 6 дБи; ширина луча 74°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 100 Вт.
Где применяют
- Диапазоны ABD-757938V56S01: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), GPS L1 / ГЛОНАСС L1.
- Торговые и офисные центры, паркинги, метро, тоннели — ABD-757938V56S01.
Технические характеристики
| Параметр | 790–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 5,0 ± 0,5 | 5,5 ± 0,5 | 6,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 10° | 75 ± 10° | 58 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 60° | 50° |
| Поляризация | Вертикальная | ||
| КСВН | 2,0 | 1,8 | 2,0 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 100 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Размеры (В × Ш × Г) | 420 × 190 × 84 мм |
| Масса антенны | 1,15 кг |
| Материал радома | ASA + поликарбонат |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø38–Ø52 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ABD-757938V56S01: 790–3800 МГц.
- Усиление ABD-757938V56S01 — 6 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ABD-757938V56S01: в горизонтальной плоскости 74°, в вертикальной 75° / 60° / 50°.
- Под разъёмы ABD-757938V56S01 (1×4.3-10) подбирают джамперы и переходы.
- Монтаж ABD-757938V56S01: Ø38–Ø52 мм.
- Габариты и масса ABD-757938V56S01: 420 × 190 × 84 мм, 1,15 кг.
Поставка и документы
Подберём KADAMM ABD-757938V56S01 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора ABD-757938V56S01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ABD-757938V56S01.
Какие частоты поддерживает ABD-757938V56S01?
Рабочая полоса ABD-757938V56S01 — 790–3800 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
Какой разъём у ABD-757938V56S01?
1×4.3-10. Другие исполнения — уточняйте при заказе.
