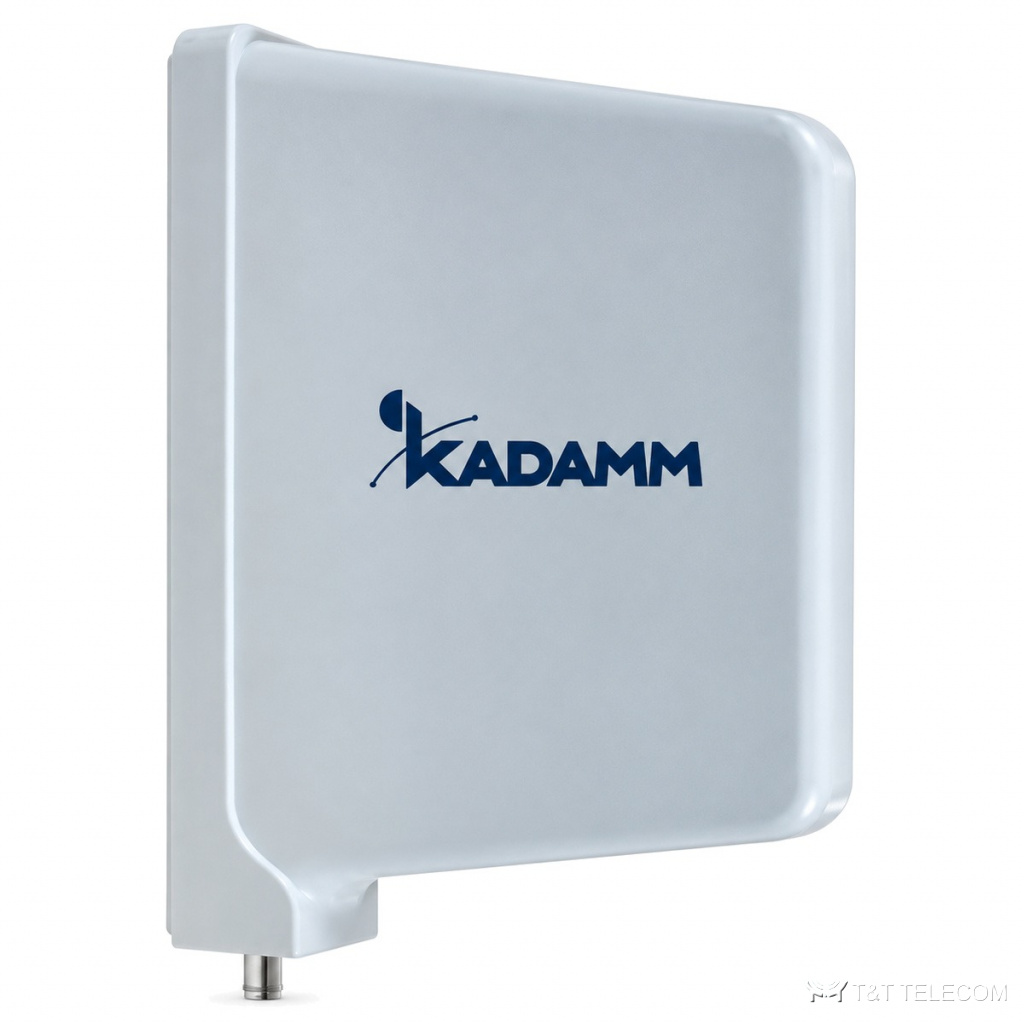

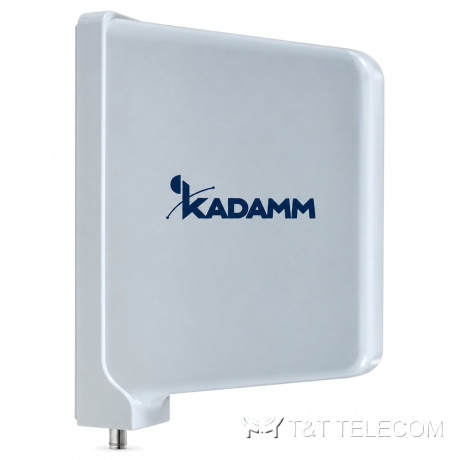

KADAMM ABD-657927V5S04 — двунаправленная антенна 790–960 / 1710–2700 МГц, 5,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ABD-657927V5S04 — двунаправленная антенна для протяжённых помещений. ABD-657927V5S04 — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Ключевые параметры ABD-657927V5S04: полоса 790–2700 МГц; усиление 5,5 дБи; ширина луча 67°; поляризация вертикальная; разъёмы 1×N; мощность до 150 Вт.
Для каких задач
- Полоса ABD-657927V5S04 охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Склады, производственные цеха, гостиницы — ABD-657927V5S04.
Технические характеристики
| Параметр | 790–960 МГц | 1710–2500 МГц | 2500–2700 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 5 | 5,5 | 5,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° | 65° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 55° | 50° |
| Поляризация | Вертикальная | ||
| КСВН | ≤1,6 | ≤1,6 | ≤2,0 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 150 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 410 × 55 × 220 мм |
| Размеры упаковки | 425 × 340 × 245 мм |
| Масса антенны | 0,75 кг |
| Масса в упаковке | 0,9 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | ABS-пластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–Ø70 мм |
Как подобрать
- Сверьте частоты своей сети с полосой ABD-657927V5S04 — 790–2700 МГц.
- Усиление ABD-657927V5S04 — 5,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ABD-657927V5S04: в горизонтальной плоскости 67°, в вертикальной 65° / 55° / 50°.
- Разъёмы ABD-657927V5S04 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ABD-657927V5S04: Ø30–Ø70 мм.
- Габариты и масса ABD-657927V5S04: 410 × 55 × 220 мм, 0,75 кг.
Поставка и документы
Поставляем KADAMM ABD-657927V5S04 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ABD-657927V5S04?
5,5 дБи. Ширина луча — 67°.
Как крепится ABD-657927V5S04?
Ø.30–Ø70 мм
Что нужно для подбора ABD-657927V5S04?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ABD-657927V5S04.
