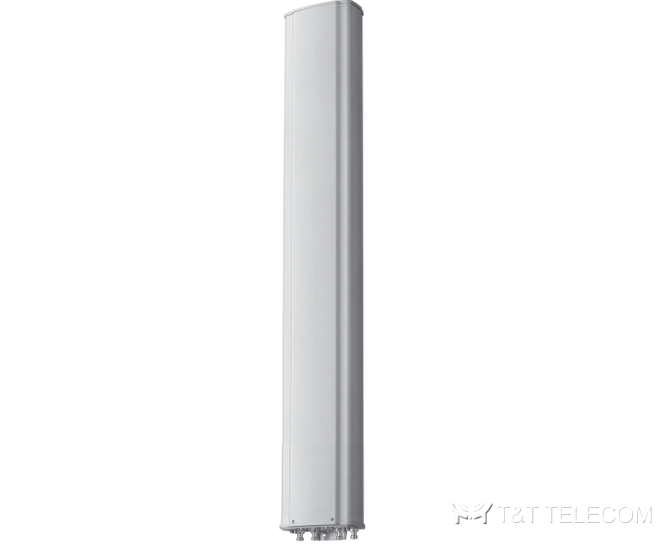

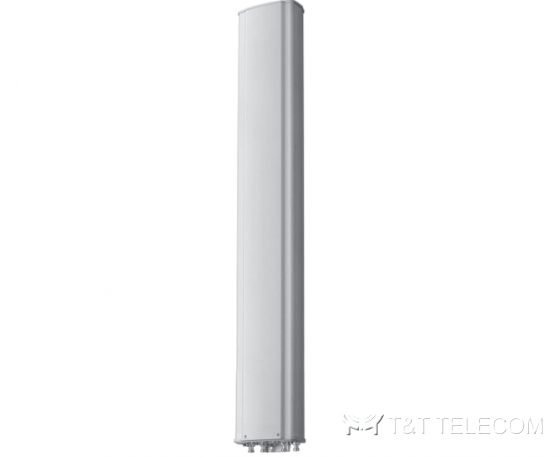

Антенна 80010865 Kathrein 6-портовая 698–960/2x1695–2690 МГц
6-портовые антенны
ПроизводительKathrein
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Kathrein 80010865 — шестипортовая секторная антенна для диапазонов 698–960 и 2× 1695–2690 МГц с шириной луча 65° во всех диапазонах. Усиление 16/18/18 dBi, плавно регулируемый электрический наклон 2°–12° / 2,5°–12° / 2,5°–12°. Ниже приведены характеристики по каждому из трёх диапазонов (R1, Y1, Y2).
Технические характеристики
Левая сторона, нижний диапазон (R1, разъёмы 1–2): 698–960 МГц
| Диапазон частот, МГц | 698 – 806 | 790 – 862 | 824 – 894 | 880 – 960 |
| Усиление при среднем наклоне, дБи | 15.2 | 15.7 | 15.9 | 16.2 |
| Усиление во всём диапазоне наклонов, дБи | 15.2 ± 0.5 | 15.6 ± 0.3 | 15.8 ± 0.4 | 16.1 ± 0.3 |
| Ширина ДН в горизонтальной плоскости, ° | 69 ± 2.3 | 68 ± 2.1 | 67 ± 2.0 | 67 ± 1.4 |
| Отношение вперёд/назад (суммарная мощность, ±30°), дБ | > 23 | > 25 | > 26 | > 26 |
| Кроссполяризационная развязка по оси ДН, дБ | > 23 | > 22 | > 23 | > 22 |
| Кроссполяризационная развязка в секторе, дБ | > 8.0 | > 8.0 | > 9.0 | > 8.0 |
| Согласованность азимутальных ДН портов, дБ | < 2.0 | < 2.0 | < 2.0 | < 2.0 |
| Ширина ДН в вертикальной плоскости, ° | 10.8 ± 1.1 | 9.8 ± 0.4 | 9.5 ± 0.6 | 8.9 ± 0.4 |
| Электрический наклон (плавная регулировка), ° | 2.0 – 12.0 | |||
| Точность установки наклона, ° | < 0.5 | < 0.5 | < 0.4 | < 0.5 |
| Подавление первого верхнего бокового лепестка, дБ | > 14 | > 16 | > 16 | > 15 |
| Подавление верхних боковых лепестков (сектор 20° над главным лучом), дБ | > 15 | > 16 | > 17 | > 16 |
| Кроссполяризационная изоляция, дБ | > 30 | |||
| Развязка между портами, дБ | > 30 (R1 // Y1 ,Y2) | |||
| Макс. мощность на порт, Вт | 400 (при температуре окружающей среды 50 °C) | |||
Левая сторона, верхний диапазон (Y1, разъёмы 3–4): 1695–2690 МГц
| Диапазон частот, МГц | 1695 – 1880 | 1850 – 1990 | 1920 – 2180 | 2300 – 2400 |
| Усиление при среднем наклоне, дБи | 17.3 | 17.7 | 17.9 | 17.6 |
| Усиление во всём диапазоне наклонов, дБи | 17.2 ± 0.5 | 17.6 ± 0.3 | 17.7 ± 0.3 | 17.5 ± 0.5 |
| Ширина ДН в горизонтальной плоскости, ° | 65 ± 4.2 | 62 ± 2.6 | 61 ± 2.4 | 63 ± 6.1 |
| Отношение вперёд/назад (суммарная мощность, ±30°), дБ | > 26 | > 27 | > 26 | > 23 |
| Кроссполяризационная развязка по оси ДН, дБ | > 16 | > 20 | > 24 | > 18 |
| Кроссполяризационная развязка в секторе, дБ | > 7.5 | > 8.5 | > 10.5 | > 8.5 |
| Согласованность азимутальных ДН портов, дБ | < 2.5 | < 2.5 | < 2.0 | < 2.5 |
| Ширина ДН в вертикальной плоскости, ° | 6.3 ± 0.4 | 5.9 ± 0.3 | 5.6 ± 0.4 | 4.9 ± 0.2 |
| Электрический наклон (плавная регулировка), ° | 2.5 – 12.0 | |||
| Точность установки наклона, ° | < 0.2 | < 0.2 | < 0.2 | < 0.1 |
| Подавление первого верхнего бокового лепестка, дБ | > 19 | > 17 | > 17 | > 16 |
| Подавление верхних боковых лепестков (сектор 20° над главным лучом), дБ | > 14 | > 14 | > 13 | > 13 |
| Кроссполяризационная изоляция, дБ | > 28 | |||
| Развязка между портами, дБ | > 30 (Y1 // Y2, R1) | |||
| Макс. мощность на порт, Вт | 200 (при температуре окружающей среды 50 °C) | |||
Правая сторона, верхний диапазон (Y2, разъёмы 5–6): 1695–2690 МГц
| Диапазон частот, МГц | 1695 – 1880 | 1850 – 1990 | 1920 – 2180 | 2300 – 2400 |
| Усиление при среднем наклоне, дБи | 17.3 | 17.5 | 17.8 | 18.2 |
| Усиление во всём диапазоне наклонов, дБи | 17.3 ± 0.3 | 17.5 ± 0.3 | 17.8 ± 0.4 | 18.1 ± 0.3 |
| Ширина ДН в горизонтальной плоскости, ° | 65 ± 2.9 | 66 ± 2.8 | 66 ± 2.6 | 65 ± 1.8 |
| Отношение вперёд/назад (суммарная мощность, ±30°), дБ | > 22 | > 24 | > 24 | > 25 |
| Кроссполяризационная развязка по оси ДН, дБ | > 15 | > 19 | > 18 | > 17 |
| Кроссполяризационная развязка в секторе, дБ | > 10.5 | > 15.0 | > 14.5 | > 10.0 |
| Согласованность азимутальных ДН портов, дБ | < 1.0 | < 1.0 | < 1.0 | < 0.5 |
| Ширина ДН в вертикальной плоскости, ° | 7.1 ± 0.4 | 6.7 ± 0.3 | 6.3 ± 0.5 | 5.6 ± 0.3 |
| Электрический наклон (плавная регулировка), ° | 2.5 – 12.0 | |||
| Точность установки наклона, ° | < 0.3 | < 0.3 | < 0.3 | < 0.3 |
| Подавление первого верхнего бокового лепестка, дБ | > 19 | > 25 | > 25 | > 19 |
| Подавление верхних боковых лепестков (сектор 20° над главным лучом), дБ | > 13 | > 15 | > 17 | > 17 |
| Кроссполяризационная изоляция, дБ | > 28 | |||
| Развязка между портами, дБ | > 30 (Y2 // Y1, R1) | |||
| Макс. мощность на порт, Вт | 200 (при температуре окружающей среды 50 °C) | |||
Значения приведены в соответствии с требованиями NGMN-P-BASTA (версия 9.6).
Аналоги
KADAMM APXXX-0727-1865IR (PDF) — XXXPol 698–960 / 1710–2690 / 1710–2690 МГц, 65°/65°/65°, 17/18/18 dBi, наклон 2–12° со встроенным RET (блок дистанционного управления RCU).
