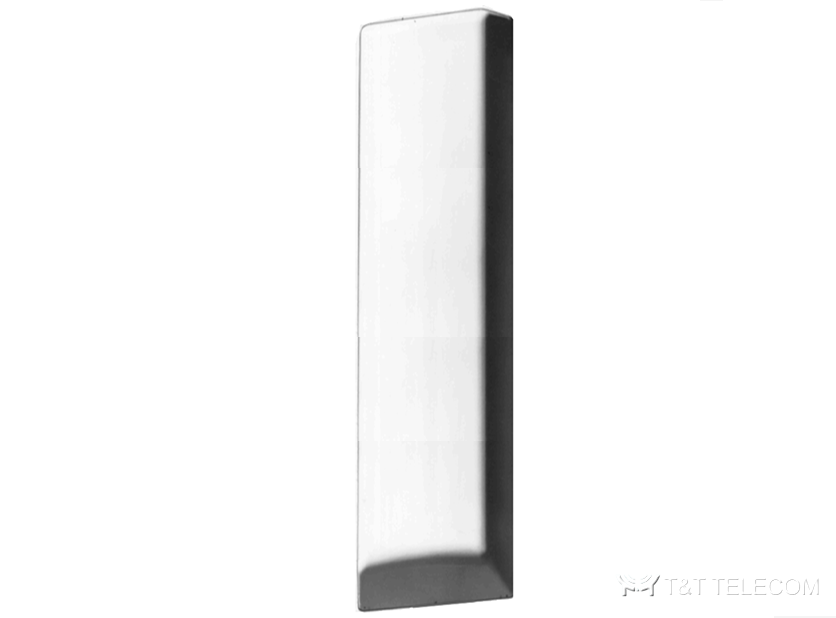

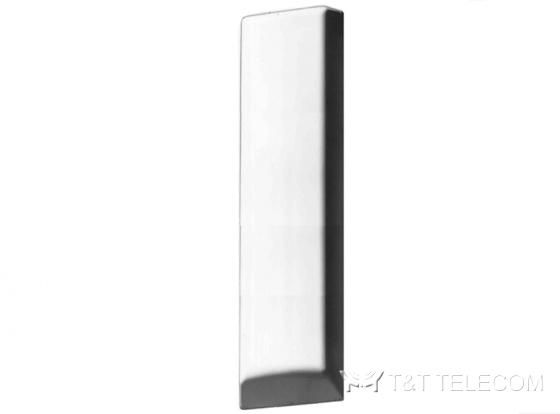

Антенна Kathrein 741516 XPol 380‑500 МГц 65° 15 дБи 500 Вт 2x7‑16F

Антенна Kathrein 741516 XPol 380‑500 МГц 65° 15 дБи 500 Вт 2x7‑16F
2-портовые антенны
ПроизводительKathrein
Ценапо запросу
Запросить цену
DATASHEET
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Kathrein 741516 — двухпортовая направленная панельная антенна с двойной поляризацией +45°/−45° для диапазона 380–500 МГц (TETRA и UHF). Усиление 14,5 dBi в полосе 380–430 МГц и 15 dBi в полосе 430–500 МГц, ширина луча 65° по горизонтали и 18° по вертикали, допустимая мощность 500 Вт на вход. Разъёмы 2 × 7-16 female.

Технические характеристики

Тип741 516
Диапазон частот380–430 МГц430–500 МГц
Поляризация+45°, –45°+45°, –45°
Коэффициент усиления14.5 dBi15 dBi
Ширина ДН по уровню половинной мощности (кополярная, +45°/–45°)по горизонтали: 65°, по вертикали: 18°
Отношение вперёд/назад (кополярное)> 25 дБ
Развязка между портами> 30 дБ
Импеданс50 Ом
КСВН< 1.5
Интермодуляционные искажения IM3 (несущая 2×43 dBm)< –150 dBc
Макс. мощность на вход500 Вт (при температуре окружающей среды 50 °C)

Механические характеристики

ПараметрЗначение
Вход2 x 7-16 female
Положение разъёмовс тыльной стороны
Вес19 кг
Ветровая нагрузка при 150 км/чфронтальная 1100 Н, боковая 440 Н, с тыла 1540 Н
Макс. скорость ветра200 км/ч
Размер упаковки2060 x 562 x 274 мм
Высота / ширина / глубина2000 / 492 / 190 мм

Аналоги

  • KADAMM APXXT-3850-1365 (PDF) — панельная антенна XPol, 380–500 МГц, 65°, 13 dBi, 400 Вт, 2x7-16 Female
  • KADAMM APXXT-3850-1565 (PDF) — панельная антенна XPol, 380–500 МГц, 65°, 15 dBi, 500 Вт, 3°, 2x7-16 Female
  • APX4101465AC — секторная панельная антенна с двойной поляризацией, 410–430 МГц, XPol, 65°, 14,5 дБ
