RFS CELLFLEX® LCF12-50JFN — коаксиальный радиочастотный фидерный кабель 1/2″ в оболочке, не распространяющей горение с внутренним проводником из омеднённого алюминия, внешним проводником из гофрированной медной трубки и изоляцией из вспененного полиэтилена. Применяется в антенно-фидерных трактах базовых станций сотовой и подвижной связи. Граничная частота — 8,8 ГГц, КСВН ∼1,135.
Информация для заказа
| Артикул | Наружная оболочка | Особенности |
|---|
| LCF12-50J | Полиэтилен, PE | Общего применения. Внешний проводник медь |
| LCF12-50JFN | Полиэтилен. Начинка - гидроксид металла | Огнестойкий, LS0H. Внешний проводник медь |
| LCF12-50JL | Полиэтилен, PE | Общего применения (уменьшенный в весе). Внешний проводник алюминий |
| LCF12-50JFNL | Полиэтилен. Начинка - гидроксид металла | Огнестойкий, LS0H (уменьшенный в весе). Внешний проводник алюминий |
Заводские перемычки RFS на основе LCF12-50
Уровень интермодуляционных искажений IMP3 не хуже -159 (-161 тип.) дБс. Подробные характеристики готовых заводских кабельных сборок RFS представлены по ссылке: Кабельные перемычки RFS 1/2" (PDF, 603 кБ)
Особенности
- Низкое затухание — эффективная передача сигнала, особенно на высоких частотах
- Полное экранирование: внешний проводник образует непрерывный радиочастотный/электромагнитный экран
- Низкий КСВН, способствующий низкому уровню шума радиосистемы
- Конструкция проводников практически исключает интермодуляционные искажения
- Высокая номинальная мощность и долгий срок службы благодаря малому затуханию, хорошему теплообмену и стабильности диэлектрика
- Применение: фидеры радиовещательных и наземных микроволновых антенн, сотовой связи, пейджинговых и специализированных радиосетей, кабелирование антенных полей, соединительные линии радиоаппаратуры
Технические характеристики LCF12-50

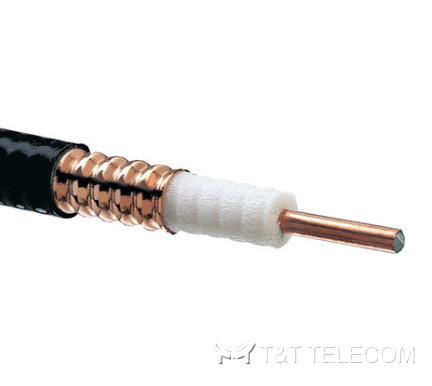

Структура
| Внутренняя жила: алюминиевый провод, покрытый медью | 4.8 мм (0.19”) |
| Внутренний диэлектрик: вспененный полиэтилен | 11.3 мм (0.44”) |
| Внешний проводник: гофрированная кольцами медная трубка | 13.8 мм (0.54”) |
| Оболочка: полиэтилен, PE | 15.8 мм (0.62”) |
Механические параметры
| Масса, приблизительно | 0.2 кг/м |
| Минимальный радиус изгиба, один изгиб | 7 см |
| Минимальный радиус изгиба, многократное изгибание | 12,5 см |
| Изгибающий момент | 6.5 Н·м |
| Максимальное растягивающее усилие | 1100 Н |
| Расстояние между креплениями рекомендуемое (максимальное) | 0.6 м (1.0 м) |
Электрические параметры
| Волновое (характеристическое) сопротивление | 50 ± 1 Ом |
| Коэф. укорочения (отношение фазовой скорости к скорости света в вакууме) | 88% |
| Погонная ёмкость | 76.0 пФ/м |
| Индуктивность | 0.19 мкГн/м |
Коэффициент затухания и номинальная мощность
| Частота, МГц | Затухание, дБ/100 м | Мощность, кВт |
|---|
| 1 | 0,211 | 38 |
| 30 | 1,17 | 7,26 |
| 50 | 1,51 | 5,63 |
| 100 | 2,16 | 3,93 |
| 150 | 2,66 | 3,19 |
| 174 | 2,87 | 2,96 |
| 200 | 3,08 | 2,76 |
| 300 | 3,81 | 2,23 |
| 400 | 4,43 | 1,92 |
| 450 | 4,71 | 1,8 |
| 500 | 4,98 | 1,71 |
| 512 | 5,04 | 1,69 |
| 600 | 5,48 | 1,55 |
| 700 | 5,95 | 1,43 |
| 750 | 6,17 | 1,38 |
| 800 | 6,39 | 1,33 |
| 824 | 6,49 | 1,31 |
| 894 | 6,78 | 1,25 |
| 900 | 6,8 | 1,25 |
| 925 | 6,9 | 1,23 |
| 960 | 7,04 | 1,21 |
| 1000 | 7,2 | 1,18 |
| 1250 | 8,12 | 1,05 |
| 1500 | 8,97 | 0,947 |
| 1700 | 9,61 | 0,884 |
| 1800 | 9,91 | 0,857 |
| 2000 | 10,5 | 0,809 |
| 2200 | 11,1 | 0,765 |
| 2400 | 11,6 | 0,732 |
| 2600 | 12,2 | 0,696 |
| 2700 | 12,4 | 0,685 |
| 3000 | 13,2 | 0,644 |
| 3500 | 14,4 | 0,59 |
| 4000 | 15,5 | 0,548 |
| 5000 | 17,6 | 0,483 |
| 6000 | 19,6 | 0,433 |
| 7000 | 21,4 | 0,397 |
| 8000 | 23,2 | 0,366 |
| 8800 | 24,6 | 0,345 |
Кабели повышенного качества (по индивидуальному заказу)
Базовые исполнения: LCF12-50J, LCF12-50JFN, LCF12-50CPR, LCF12-50JL.
| Стандартное затухание | Улучшенное затухание | Частотный диапазон, МГц | Возвратные потери / КСВН / коэф. отражения |
|---|
| – | A0 | указывается при заказе | 18.0 дБ / 1.288:1/ 12.6% |
| P1 | A1 | 410-470 | 23.0 дБ / 1.152:1 / 7.1% |
| P2 | A2 | 806-960 | 24.0 дБ / 1.135:1 / 6.3% |
| P3 | A3 | 1425-1535 | 24.0 дБ / 1.135:1 / 6.3% |
| P4 | A4 | 1700-1880 | 24.0 дБ / 1.135:1 / 6.3% |
| P5 | A5 | 1850-1990 | 28.0 дБ / 1.083:1 / 4.0% |
| P6 | A6 | 1900-2200 | 24.0 дБ / 1.135:1 / 6.3% |
| P7 | A7 | 824-960 / 1850-1990 | 24.0 дБ / 1.135:1 / 6.3% |
| P8 | A8 | 890-960 / 1710-2200 | 23.0 дБ / 1.152:1 / 7.1% |
* При заказе указать вид исполнения: например LCF12-50JFN-A0
Маркировка наружной оболочки
- J — стандартные оболочки из чёрного полиэтилена
- JGR — оболочки из серого полиэтилена
- JFN — огнестойкие и огнеупорные оболочки
- A (после марки изделия) — отличает кабели от предыдущей версии
Пожарная безопасность
Огнестойкие кабели (flame retardant) значительно снижают скорость распространения огня и самопроизвольно гаснут после удаления источника пламени. Однако при вертикальной прокладке жгута кабелей, например в стояках, пламя может распространяться вдоль кабелей (эффект дымохода) — в таких случаях следует применять специальные кабели, препятствующие распространению огня.
Огнестойкие кабели RFS соответствуют национальным стандартам РФ: ГОСТ Р МЭК 60332-1-2-2007 (испытание на нераспространение горения) и ГОСТ Р 53315—2009 (ПРГО-1, требования пожарной безопасности).
Разъёмы для кабеля
Для данного кабеля доступны разъемы в версиях 7-16, 4.3-10 и N-типа
