716M-LCF12-D01 Разъем 7‑16 DIN Male для фидерного кабеля 1/2" | Серия OMNI FIT Premium, 3.7 ГГц
Разъемы на кабель 1/2"
ПроизводительRFS
Цена2 570 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

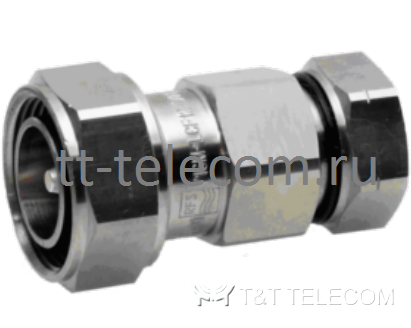

RFS 716M-LCF12-D01 — коаксиальный соединитель 7-16 DIN Male (штекер, вилка) для гофрированного коаксиального кабеля 50 Ом 1/2" серии OMNI FIT Premium. Верхняя граничная частота — 3,7 ГГц, водонепроницаемость IP68; уплотнение — polymer claw с компрессией.
Особенности
- Экономичная двухсекционная конструкция для безопасной и простой установки
- Один разъём для кабелей с медным и алюминиевым внешним проводником — исключает риск неправильной установки
- Прочная механическая конструкция для низких и стабильных характеристик интермодуляции
- Постоянный и повторяемый КСВН
- Водонепроницаемость до IP68
- Соответствие RoHS (ЕС) и CRoHS (Китай)
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип линии передачи | Коаксиальный кабель |
| Диаметр кабеля | 12,7 мм (1/2") |
| Тип кабеля | Со вспененным диэлектриком |
| Применяется с кабелями | LCF12-50J, ICA12-50JPL, ICA12-50JPLW, ICA12-50JPLLW |
| Интерфейс | 7-16 DIN, вилка |
| Волновое сопротивление | 50 Ом |
| Модельный ряд | OMNI FIT Premium, прямой |
| Уплотнение внешнего проводника | Полимерная втулка-цанга, обжатие гофрированного внешнего проводника по всей окружности (360°) |
| Покрытие наружное / внутреннее | Ni-Ti-In (никель + титан + индий) / серебро |
| Длина | 55,8 мм |
| Внешний диаметр | 32 мм |
| Масса | 0,15 кг |
| Форма центрального контакта | Чашечка |
| Присоединение к внешнему проводнику | Круговое (360°) обжатие |
| Интермодуляция 3-го порядка (2×20 Вт) | -163 дБн; -167 дБн (типовое) |
| Верхняя граничная частота | 3,7 ГГц |
| КСВН (обратные потери) | до 1 ГГц: 1,02 (40,0 дБ); 1–2,7 ГГц: 1,03 (36,6 дБ); 2,7–3,7 ГГц: 1,06 (30,7 дБ) |
| Размер гаечного ключа (прямое / обратное вращение) | 26 мм / 26 мм |
| Инструмент для разделки | TRIM-SET-L12-D01, TRIM-LCF12-D01-A |
| Степень защиты | IP68 |
