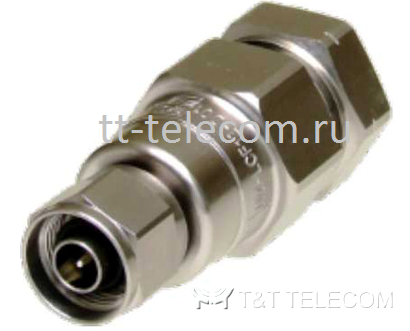

RFS NM-LCF12-D01 — прямой разъем N типа male (вилка, папа) модельного ряда OMNI FIT™ Premium для гофрированного коаксиального кабеля 50 Ом 1/2" серии CELLFLEX (LCF). Полимерная зажимная герметизирующая втулка-цанга, верхняя граничная частота 3,7 ГГц, водонепроницаемость IP68.
Назначение и применение
Разъемы OMNI FIT™ с улучшенными характеристиками разработаны для коаксиальных кабелей CELLFLEX® с медными и алюминиевыми проводниками. Конструкция обеспечивает качественное согласованное соединение разъема с кабелем и ускоряет монтаж. Все разъемы RFS проходят полную проверку на соответствие техническим и электрическим требованиям.
Уплотнение между внешним гофрированным проводником кабеля и корпусом разъема выполняет полимерная шестисекторная втулка-цанга, равномерно обжимающая проводник по всей окружности (360°). Самосмазывающаяся полимерная втулка исключает рассогласование электрохимического потенциала и обеспечивает стабильное уплотняющее сжатие.
Особенности
- Сверхмалые пассивные интермодуляционные (PIM) искажения
- Двухсекционная конструкция с визуальным контролем сцепления секций повышает надежность монтажа
- Концепция OMNI FIT™: упрощенное применение и сокращенная номенклатура запаса
- Водонепроницаемое уплотнение в соединенном и разъединенном состоянии
- Покрытие корпуса никель-титан-индий — высокая стойкость к коррозии в суровых климатических условиях
- Многозаходная (трехзаходная) резьба ускоряет затяжку соединения
- Соответствие RoHS (ЕС) и CRoHS (Китай)
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип линии передачи | коаксиальный кабель |
| Диаметр кабеля, мм (дюйм) | 12,7 (1/2") |
| Тип кабеля | со вспененным диэлектриком |
| Применяется с кабелями серий | LCF12-50J, ICA12-50JPL, ICA12-50JPLW, ICA12-50JPLLW |
| Интерфейс | N |
| Волновое сопротивление, Ом | 50 |
| Модельный ряд | OMNI FIT™ PREMIUM, прямой |
| Метод уплотнения внешнего проводника | полимерная втулка-цанга, обжатие внешнего гофрированного проводника по всей окружности (360°) |
| Тип | вилка (папа) |
| Покрытие наружное/внутреннее | Ni-Ti-In (никель + титан + индий)/серебро |
| Длина, мм (дюйм) | 64.05 (2.52) |
| Внешний диаметр, мм (дюйм) | 29.1 (1.14) |
| Вес 1 шт, кг (фунт) | 0,11 (0,24) |
| Форма центрального контакта | чашечка |
| Присоединение к внешнему проводнику | круговое (360°) обжатие |
| Интермодуляция 3-го порядка при 2×20 Вт | -156 дБн; -162 дБн (типовое значение) |
| Верхняя граничная частота | 3,7 ГГц |
| КСВН (обратные потери, дБ) | до 1 ГГц: 1.02 (40.0); 1–2.7 ГГц: 1.03 (36.6); 2.7–3.7 ГГц: 1.06 (30.7) |
| Размер гаечного ключа для прямого вращения, мм | 18 |
| Размер гаечного ключа для обратного вращения, мм | 26 |
| Инструмент для разделки кабеля | TRIM-SET-L12-D01, TRIM-LCF12-D01-A |
| Степень водозащищенности | IP68 |
