Тип BNC

Разъём тип BNC — коаксиальный соединитель с байонетным сочленением: подключение и фиксация выполняются поворотом муфты примерно на четверть оборота. BNC широко используется в измерительной технике, видеонаблюдении, телекоммуникационном оборудовании (линии E1/G.703), радиостанциях и лабораторных стендах — везде, где важно быстрое и надёжное подключение.

Исполнения

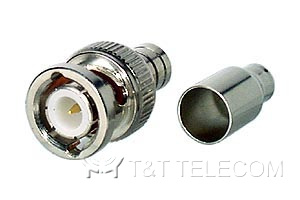

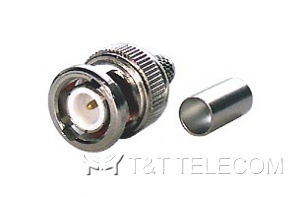

• кабельные вилки («папа») и розетки («мама») под обжим, пайку или винтовую фиксацию;
• приборные и панельные розетки;
• переходники BNC «мама–мама», BNC–N, BNC–SMA и другие;
• 50- и 75-омные исполнения.

На что смотреть при выборе

Главный параметр — волновое сопротивление: 50 Ом для радиочастотных и измерительных трактов, 75 Ом — для видео и цифровых телекоммуникационных линий. Внешне они похожи, но различаются конструкцией и при смешивании ухудшают согласование. Далее подбирают марку кабеля (RG-58, RG-59 и др.), способ монтажа и вид разъёма — кабельный, панельный или переходник.

Кабельный разъём типа BNC удобен для частых переподключений; для мест с сильной вибрацией или для наружной установки лучше подходят резьбовые TNC или N.

Подбор и поставка

Чтобы подобрать разъём BNC, пришлите перечень артикулов или краткое описание системы: назначение, диапазоны или интерфейсы, место установки (внутри помещения или на улице). Мы сверим позиции с программой производителя, предложим замены для снятых с производства изделий и сформируем поставку под проект.
