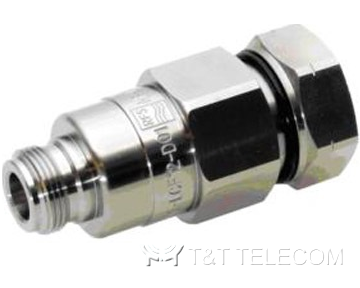

RFS NF-LCF12-D01 — разъем N типа female (розетка) модельного ряда OMNI FIT™ Premium для гофрированного коаксиального кабеля 50 Ом 1/2" (LCF12-50, ICA12-50). Прямой разъем с полимерной зажимной герметизирующей втулкой-цангой, верхняя граничная частота 3,7 ГГц, водонепроницаемость IP68.
Назначение и применение
Разъемы OMNI FIT™ с улучшенными характеристиками разработаны для коаксиальных кабелей CELLFLEX® с медными и алюминиевыми проводниками. Конструкция обеспечивает качественное согласованное соединение разъема с кабелем и упрощает и ускоряет монтаж. Все разъемы RFS проходят полную проверку на соответствие техническим и электрическим требованиям.
Уплотнение между внешним гофрированным проводником кабеля и корпусом разъема выполняет полимерная шестисекторная втулка-цанга: она равномерно обжимает гофрированный проводник по всей окружности (360°). Самосмазывающаяся полимерная втулка исключает рассогласование электрохимического потенциала и обеспечивает стабильное уплотняющее сжатие.
Особенности
- Сверхмалые пассивные интермодуляционные (PIM) искажения
- Двухсекционная конструкция с визуальным контролем сцепления секций повышает надежность монтажа
- Концепция OMNI FIT™: упрощенное применение и сокращенная номенклатура запаса
- Водонепроницаемое уплотнение в соединенном и разъединенном состоянии
- Покрытие корпуса никель-титан-индий (NiTiIn) — высокая стойкость к коррозии в суровых климатических условиях
- Многозаходная (трехзаходная) резьба ускоряет затяжку соединения
- Соответствие RoHS (ЕС) и CRoHS (Китай)
Технические характеристики
| Параметр | Значение |
|---|
| Тип линии передачи | коаксиальный кабель |
| Диаметр кабеля, мм (дюйм) | 12,7 (1/2") |
| Тип кабеля | со вспененным диэлектриком |
| Применяется с кабелями серий | LCF12-50, ICA12-50 |
| Серия | N типа |
| Номинальное волновое сопротивление, Ом | 50 |
| Модельный ряд | OMNI FIT™ PREMIUM, прямой |
| Метод уплотнения внешнего проводника | полимерная втулка-цанга, обжатие внешнего гофрированного проводника по всей окружности (360°) |
| Вид | розетка |
| Покрытие наружное/внутреннее | NiTiIn (никель + титан + индий)/серебро |
| Длина, мм (дюйм) | 57,1 (2,25") |
| Внешний диаметр, мм (дюйм) | 26 (1,02") |
| Вес 1 шт, кг (фунт) | 0,1 (0,22) |
| Форма центрального контакта | чашечка |
| Присоединение к внешнему проводнику | круговое (360°) обжатие |
| Интермодуляция 3-го порядка при 2×20 Вт, дБ | -156; -162 (типовое значение) |
| Максимальная частота, ГГц | 3,7 |
| КСВН (возвратные потери, дБ), 0 < f ≤ 1,0 ГГц | 1,020 (40,0) |
| КСВН (возвратные потери, дБ), 1,0 < f ≤ 2,7 ГГц | 1,030 (36,6) |
| КСВН (возвратные потери, дБ), 2,7 < f ≤ 3,7 ГГц | 1,060 (30,7) |
| Размер гаечного ключа для прямого вращения, мм | 27 |
| Размер гаечного ключа для обратного вращения, мм | 27 |
| Инструмент для разделки кабеля | TRIM-SET-L12-D01, TRIM-LCF12-D01-A |
| Степень водозащищенности | IP68 |
