716MR-LCF12-D01 Разъем 7‑16 DIN Male угловой для фидерного кабеля 1/2" | Серия OMNI FIT Premium, 3.7 ГГц

716MR-LCF12-D01 Разъем 7‑16 DIN Male угловой для фидерного кабеля 1/2" | Серия OMNI FIT Premium, 3.7 ГГц
Разъемы 7/16
ПроизводительRFS
Цена3 830 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
Купить
716MR-LCF12-D01. Техническая_спецификацияИнструкция по установке разъемов серии D01 на кабель 1/2"
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

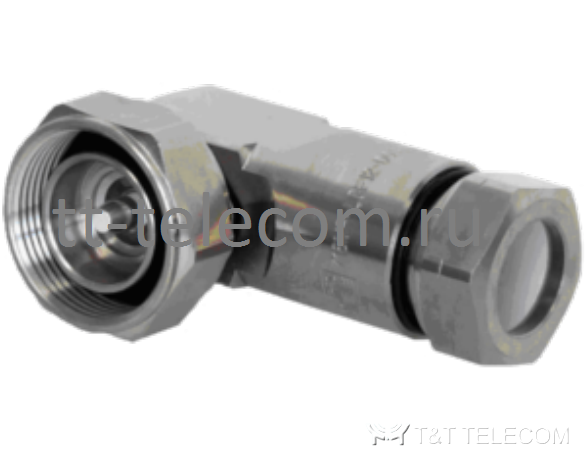

RFS 716MR-LCF12-D01 — угловой коаксиальный разъём 7-16 male (вилка) модельного ряда OMNI FIT™ Premium для коаксиального кабеля CELLFLEX® (LCF) с гофрированным внешним проводником диаметром по изоляции 1/2 дюйма. Верхняя граничная частота — 3.7 ГГц, водонепроницаемость — IP68, производство RFS (Германия).

Разъём рассчитан на кабели с медными и алюминиевыми проводниками и обеспечивает согласованное соединение с кабелем, упрощая и ускоряя монтаж. Все разъёмы RFS проходят полную проверку на соответствие техническим и электрическим требованиям. Обозначение «7-16» («7/16») соответствует размерам 7 и 16 мм по стандарту DIN.

Технические характеристики

ПараметрЗначение
Артикул716MR-LCF12-D01
ПроизводительRFS (Германия)
Интерфейс7-16
Типвилка (male), угловой
СерияOMNI FIT™ Premium
КабельCELLFLEX® (LCF) 1/2"
Уплотнениеполимерная втулка-цанга, обжатие 360°
Верхняя граничная частота3.7 ГГц
ВодонепроницаемостьIP68

Конструкция уплотнения

Уплотнение между внешним гофрированным проводником кабеля и корпусом разъёма обеспечивает полимерная шестисекторная втулка-цанга: при сборке она равномерно обжимает внешний проводник по всей окружности (360°). Многофункциональная самосмазывающаяся полимерная втулка исключает рассогласование электрохимического потенциала и уплотняющего сжатия кабеля.

Особенности

  • Сверхмалые пассивные интермодуляционные искажения (PIM).
  • Двухсекционная конструкция с визуальным контролем сцепления секций повышает безопасность монтажа.
  • Концепция OMNI FIT™ — упрощённое применение и сниженный складской запас.
  • Водонепроницаемое уплотнение в соединённом и разъединённом состоянии снижает ошибки монтажа и повышает надёжность в эксплуатации.
  • Покрытие корпуса никель-титан-индий для защиты от коррозии в суровых климатических условиях.
  • Многозаходная (трёхзаходная) резьба ускоряет затяжку соединения.
  • Соответствие требованиям RoHS (ЕС) и CRoHS (Китай).

Совместимые кабели

  • RFS LCF12-50
  • Acome HPL50-1/2
  • Andrew LDF4-50A
  • Draka RFA 1/2"-50
  • Spinner LF 1/2"-50
  • Eupen EC4-50
  • HUBER+SUHNER SUCOFEED 1/2"
  • Hansen RF 50 1/2"
  • Hengxin HCAAY-50-12
  • Leoni FlexLine 1/2"
  • LS Cable HFC 12D, 10D-SFCR
  • Nehants HF-50-1/2

Кабельные сборки

На основе разъёма 716MR-LCF12-D01 и кабеля 1/2 дюйма изготавливаются кабельные сборки для базовых станций.
