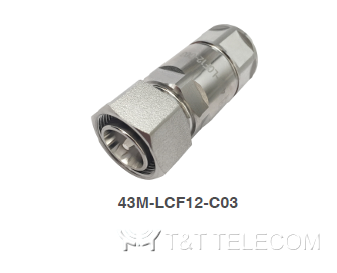

43M-LCF12-C03 Разъем 4.3‑10 Male для фидерного кабеля 1/2" | Серия OMNI FIT Standard, 6 ГГц

RFS 43M-LCF12-C03 — прямой разъём 4.3-10 male (штекер, вилка) для гофрированного коаксиального кабеля 50 Ом 1/2" (LCF12-50, ICA12-50) серии OMNI FIT™ Standard. Верхняя граничная частота — 6,0 ГГц, водонепроницаемость IP68. Интерфейс 4.3-10 — компактное ВЧ-соединение, которому для соответствия требованиям по PIM не нужен нормированный момент затяжки гайки.

Разъёмы OMNI FIT™ рассчитаны на кабели CELLFLEX® (медный внешний проводник) и CELLFLEX® Lite (алюминиевый внешний проводник). Конструкция обеспечивает качественный интерфейс «разъём — кабель» и упрощает, ускоряет монтаж.

Назначение и применение

Разъём устанавливается на фидерный кабель 1/2" в антенно-фидерных трактах базовых станций сотовой связи: для подключения фидера к антеннам, радиомодулям, перемычкам и другому оборудованию тракта.

Особенности

• Экономичная двухкомпонентная конструкция для безопасного и простого монтажа.
• Совместимость с гофрированными кабелями с медным и алюминиевым внешним проводником.
• Прочная механическая конструкция для низких и стабильных характеристик интермодуляции.
• Стабильный и воспроизводимый КСВ.
• Водонепроницаемость IP68, герметизация уплотнительным кольцом.
• Соответствие RoHS (ЕС) и CRoHS (Китай).

Технические характеристики

На основе этих разъёмов доступны для заказа заводские фидерные перемычки RFS для базовых станций сотовой связи.

Документация

• RFS 43M-LCF12-C03 — техническая спецификация (PDF)
