Кабель CommScope / Andrew

Подбор по параметрам
Название

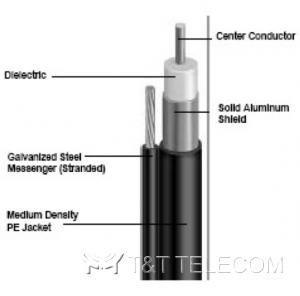

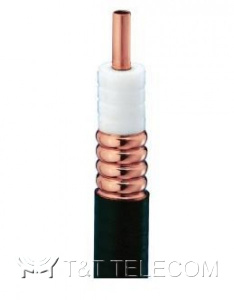

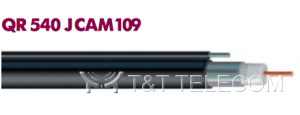

Фидерный кабель CommScope (Andrew) HELIAX® — коаксиальный кабель для фидерных трактов базовых станций: от тонких особо гибких кабелей 1/4" и 3/8" до магистральных AVA5-50 7/8" и AVA7-50 1-5/8", а также кабели с двойным экраном серии CNT. Раздел включает подразделы по типоразмерам (1/4", 3/8", 1/2", 7/8", 1-1/4", 1-5/8") и подразделы CNT и QR540.

Обозначения: RK — огнестойкий кабель (например, AVA5RK-50), FX — центральный проводник из омеднённого алюминия (AVA5-50FX).

Документация

Программа поставок

РазмерНаименование

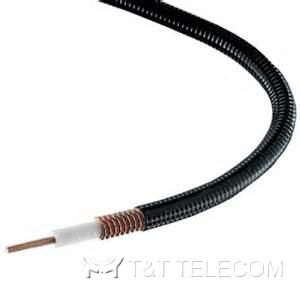

1/2"LDF4-50A, LDF4RK-50A, FSJ4-50B, FSJ4RK-50B, HL4RPV-50, AL4RPV-50, HL4RPV-50B
7/8"AVA5-50, AVA5RK-50, AVA5-50FX, AVA5RK-50FX, AVA6-50 AVA6-50, AVA6RK-50
1 5/8"AVA7-50 AVA7RK-50
3/8"LDF2-50, LDF2-RK, FSJ2-50, FSJ2RK-50, PTS2-50-P
1/4"LDF1-50, LDF1RK-50, FSJ1-50A, FSJ1RK-50B, PTS1-50-P

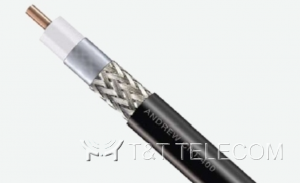

CNT-50CNT-195-FR, CNT-240-FR, CNT-300-F, CNT-300A-FR, CNT-400-FR, CNT-600-FR

Кабели CommScope с классификацией CPR (Section 3, Class D)

Обозначение или семействоОписаниеКласс
HELIAX 50-ohm коаксиальные кабели
FSJ1RK-50B*медь, особо гибкий, 1/4", чёрная безгалогенная оболочкаDca-S1, d0
FSJ2RK-50*медь, особо гибкий, 3/8", чёрная безгалогенная оболочка
FSJ4RK-50B*медь, особо гибкий, 1/2", чёрная безгалогенная оболочка
LDF4RK-50A*медь, низкой плотности (low density), 1/2", чёрная безгалогенная оболочка
LDF4.5RK-50*медь, низкой плотности (low density), 5/8", чёрная безгалогенная оболочка
AVA5RK-50 и AVA5RK-50FXмедь, virtual air, 7/8", чёрная безгалогенная оболочкаDca-S2, d2
AVA6RK-50*медь, virtual air, 1-1/4", чёрная безгалогенная оболочка
AVA7RK-50*медь, virtual air, 1-5/8", чёрная безгалогенная оболочка
FXL-780-NHRалюминий, гладкостенный, 7/8", чёрная безгалогенная оболочка
CNT 50-ohm коаксиальные кабели
CNT-195-FRс оплёткой, 0.195", чёрная безгалогенная оболочкаDca-S2, d2
CNT-240-FRс оплёткой, 0.240", чёрная безгалогенная оболочка
CNT-300-FRс оплёткой, 0.300", чёрная безгалогенная оболочка
CNT-300A-FRс оплёткой, 0.300", чёрная безгалогенная оболочка
CNT-400-FRс оплёткой, 0.400", чёрная безгалогенная оболочка
CNT-600-FRс оплёткой, 0.600", чёрная безгалогенная оболочка

Коаксиальные разъёмы Andrew-CommScope

ДиаметрТип кабеляРазъёмИнструмент для разделки
1/2"стандартный: LDF4-50AL4HM-DCPT-L4-D
L4TDM-PSACPT-L4-D
L4TDF-PSA, L4DR-PS, L4TNM-PSA, L4TNF-PSA, L4PNF, L4PNF-BH
1/2"супергибкий: FSJ4-50BF4HM-DCPT-F4-D
F4PDMV2-CCPT-F4B
F4PDF-C, F4DR-C 2, F4PNMV2-HC, F4PNF-C
5/8"стандартный: LDF4.5-50L4.5PDM-RC, L4.5PNM-RC, L4.5PNF-RCCPT-L45RC
7/8"AVA5-50 или AVA5-50FXA5HM-D, A5HF-DMCPT-A5-D
7/8"только AVA5-50A5DM-D, A5DF-D, A5NM-S, A5NF-S
7/8"AL5DM-PSA, AL5DF-PSA, AL5NM-PSA, AL5NF-PSACPT-78U
7/8"78EZDFA5FX-EZPT
7/8"LDF5-50A (устаревший кабель)L5HM-S, L5HF-SMCPT-L5-S

На что смотреть при выборе

  • погонное затухание на рабочих частотах и длину трассы — от них зависит выбор диаметра кабеля;
  • допустимую мощность и рабочий частотный диапазон;
  • минимальный радиус изгиба при монтаже и массу кабеля на погонный метр;
  • тип оболочки: полиэтилен для наружной прокладки или огнестойкое безгалогенное исполнение для помещений и тоннелей;
  • совместимые разъёмы, инструмент для разделки, комплекты заземления и крепления под выбранную марку кабеля.

Подбор и поставка

Подберём фидерный кабель под длину трассы, частотный диапазон и условия прокладки, укомплектуем заказ разъёмами, инструментом для разделки, комплектами заземления и крепления. Поставка по России.
