CommScope QR540 JCAM188 — магистральный и распределительный коаксиальный кабель 75 Ом с витым стальным тросом для сетей кабельного телевидения и широкополосного доступа. Кабель отличается низким затуханием и высокой гибкостью; экран выполнен из алюминиевой трубки, коэффициент экранирования — более 120 дБ.
Назначение и применение
- Кабельное телевидение
- Широкополосные сети

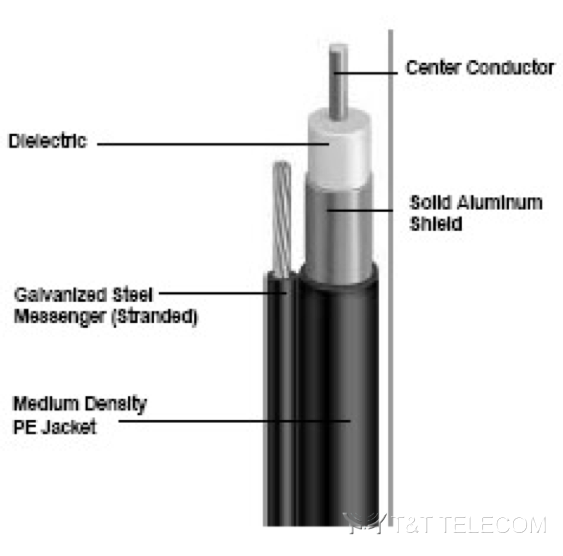

Технические характеристики
| Параметр | Значение |
|---|---|
| Центральный проводник | омеднённый алюминий, 3,15 мм |
| Диэлектрик | вспененный полиэтилен, 13,5 мм |
| Экран | алюминиевая трубка, толщина стенки 0,343 мм |
| Оболочка | полиэтилен, 13,5 мм, толщина 0,89 мм |
| Стальной трос | 4,78 мм |
| Волновое сопротивление | 75,0 ± 2,0 Ом |
| Скорость распространения | 88,0% |
| Сопротивление петли | 5,28 Ом/км |
| Коэффициент экранирования | более 120 дБ |
| Длина в упаковке | катушка 1128 м ± 10% |
| Минимальный радиус изгиба | 10,2 см |
| Вес | 226,0 кг/км |
Затухание
| Частота, МГц | Затухание ном., дБ/100 м | Затухание макс., дБ/100 м |
|---|---|---|
| 5 | 0,43 | 0,46 |
| 30 | 1,12 | 1,12 |
| 45 | 1,35 | 1,35 |
| 50 | 1,41 | 1,44 |
| 55 | 1,48 | 1,54 |
| 83 | 1,8 | 1,9 |
| 108 | 2,07 | 2,17 |
| 150 | 2,43 | 2,59 |
| 181 | 2,76 | 2,89 |
| 193 | 2,85 | 2,95 |
| 211 | 2,99 | 3,12 |
| 220 | 3,05 | 3,22 |
| 250 | 3,25 | 3,38 |
| 270 | 3,38 | 3,51 |
| 300 | 3,54 | 3,71 |
| 325 | 3,71 | 3,87 |
| 350 | 3,84 | 4,03 |
