Коаксиальный кабель FSJ1‑50A CommScope-Andrew HELIAX 1/4" | Сверхгибкий

Коаксиальный кабель FSJ1‑50A CommScope-Andrew HELIAX 1/4" | Сверхгибкий
Кабель CommScope / Andrew
ПроизводительCommScope-Andrew
Цена475 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
Купить
Кабель FSJ1 50A. Техническая спецификация
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

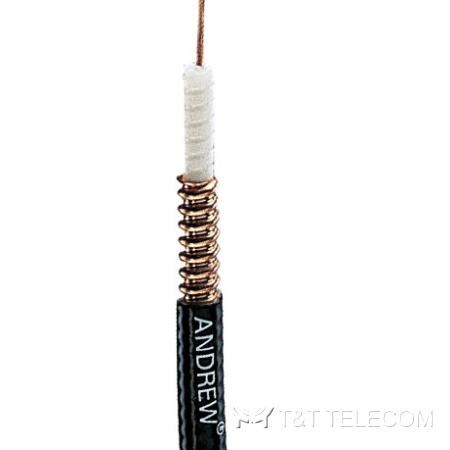

CommScope Andrew FSJ1-50A — особо гибкий коаксиальный кабель 1/4″ серии HELIAX® с изоляцией из вспененного полиэтилена низкой плотности, спирально гофрированным медным внешним проводником и чёрной полиэтиленовой оболочкой. Применяется в радиочастотных линиях связи и для изготовления кабельных перемычек. Максимальная частота — 20.4 ГГц; огнезащитное исполнение — FSJ1RN-50B.

Модификации

ИсполнениеМодель
СтандартныйFSJ1-50A
ОгнезащитныйFSJ1RN-50B

Технические характеристики

КонструкцияСупергибкий
Диаметр по изоляции1/4"
Сопротивление50 Ом
Максимальная частота20.4 ГГц
Скорость распространения84%
Пиковая мощность6.4 кВт
Напряжение пробоя1600 Вольт
Сопротивление постоянному току3.0/2.0 Ом
Погонная ёмкость79 пФ/м
Индуктивность0.061 мкГн
Внешний проводникгофрированная медь (6,35 мм)
Внутренний проводникомедненный алюминий (2,03 мм)
Наружная оболочка7,37 мм
Радиус изгиба (min)25,4 мм
Изгибающий момент1.1 (Н • м)
Вес (приблизительно)70 кг/км
Предел прочности на разрыв68,04 кг
Прочность на раздавливания1,8 кг/мм

Типовые зависимости затухания и мощности от частоты

Частота, МГцЗатухание, дб / 100 мМаксимальная мощность, кВтЧастота, МГцЗатухание, дб / 100 мМаксимальная мощность, кВт
303,192,28400041,80,174
504,141,76500047,50,153
1507,251600052,70,138
45012,80,567800062,40,117
82417,60,4121000071,20,102
89418,40,3951200079,40,092
96019,10,381400087,20,084
100019,60,3721600094,60,077
1700260,27918000101,70,072
180026,90,27119000105,20,069
200028,50,25620000108,60,067
300035,60,204204001100,066
340038,20,19122000н.дн.д

Разъёмы для кабелей FSJ1-50A / FSJ1RN-50B

Тип разъемаИнтерфейсОписаниеСпособ крепления внутреннего контактаСпособ крепления внешнего контактаПокрытие
F1PNMV2-HN Maleшестигранная головкапайкасамозажимнойSG
F1PNM-HFN MaleвысокочастотныйпайкаотбортовкаSG
F1PNR-HCN Maleугловой, шестигранная головкафиксированныйсамозажимнойSG
F1PNFN FemaleпайкасамоотбортовкаSG
F1PNF-BHN FemaleпроходнойпайкасамозажимнойSG
F1PBMBNC MaleпайкасамозажимнойSS
41SPUHF MaleпайкапайкаBB
41UUHF FemaleпайкапайкаBS
F1PSMSMA Maleдо 6 ГГцпайкасамозажимнойPG
F1PSRSMA MaleугловойпайкасамозажимнойPG
F1PSFSMA Femaleдо 6 ГГц, проходнойпайкасамозажимнойPG
41EWSSMA Maleдо 18 ГГцпайкаотбортовкаG
41ENSSMA Femaleдо 18 ГГцпайкаотбортовкаG
F1PTMTNC Maleдо 11 ГГцпайкасамозажимнойSG
41AENTTNC FemaleпроходнойфиксированныйотбортовкаNG
F1PTM-HFTNC Maleсвыше 11 ГГцфиксированныйотбортовкаNG
F1MUMini-UHF MaleфиксированныйобжимNS
F1PDM7-16 DIN MaleпайкасамозажимнойSS
F1PDF7-16 DIN FemaleпайкасамозажимнойSS
F1PDF-PM7-16 DIN FemaleпанельныйпайкасамозажимнойSS

Сверхгибкие фидерные кабели 1/4″ других производителей

НаименованиеПроизводительОсобенностиКритическая частота
EC1-50-HF (5042)Eupenсверхгибкий6000 МГц
FSJ1-50CommScope/Andrewсверхгибкий18000 МГц
FSJ1RK-50CommScope/Andrewсверхгибкий, LS0H18000 МГц
HCAAY-50-6Hengxinсверхгибкий5000 МГц
HCAAY(Z)-50-6Hengxinсверхгибкий, LS0H5000 МГц
RF50 1/4"SHansenсверхгибкий3000 МГц
RF50Z 1/4"SHansenсверхгибкий, LS0H3000 МГц
RFF 1/4"-50Prysmian Drakaсверхгибкий20400 МГц
RFF 1/4"-50 BNFPrysmian Drakaсверхгибкий, LS0H20400 МГц
SCF14-50JRFSсверхгибкий20400 МГц
SCF14-50JFNRFSсверхгибкий, LS0H20400 МГц
SUCOFEED_1/4_HFHuber+Suhnerсверхгибкий18000 МГц
SUCOFEED_1/4_HF_FRHuber+Suhnerсверхгибкий, LS0H18000 МГц
