Кабель 50 Ом типа low loss flexible AVA6-50 (LDF6-50) 1‑1/4"
1-1/4 дюйма
ПроизводительCommScope-Andrew
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

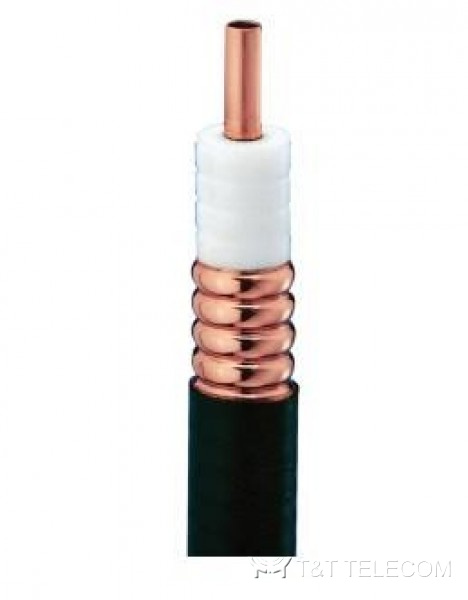

CommScope Andrew AVA6-50 — фидерный кабель 1-1/4″ с низким затуханием (low loss flexible), выпускаемый взамен устаревшего LDF6-50. Диэлектрик из вспененного полиэтилена не меняет свойств со временем и не впитывает влагу, обеспечивая затухание, близкое к кабелям с воздушным наполнением; внутренний проводник склеен с диэлектриком, а кольцевое гофрирование внешнего проводника препятствует распространению влаги.
Назначение и применение
Магистральный фидер 1-1/4″ для антенно-фидерных трактов базовых станций: рабочая полоса 1 – 3700 МГц, пиковая мощность 180.0 кВт.
Технические характеристики
Материалы
| Материал оболочки | Полиэтилен |
| Диэлектрик | Полиэтилен с закрытыми порами |
| Гибкость | Стандартная |
| Внутренний проводник | Трубка рифленой меди |
| Цвет оболочки | Черный |
| Внешний проводник | Медь |
Размеры
| Номинальный размер | 1-1/4" |
| Вес кабеля | 0.68 кг/м |
| Диаметр по диэлектрику | 34.036 мм |
| Диаметр по оболочке | 39.624 мм |
| Внешний диаметр внутреннего проводника | 14.0208 мм |
| Внешний диаметр внешнего проводника | 36.068 мм |
Электрические характеристики
| Сопротивление кабеля | 50 Ом ± 1Ом |
| Погонная ёмкость | 72 пФ/М |
| Сопротивление по постоянному току, внутренний проводник | 1.740 Ом/км |
| Сопротивление по постоянному току, внешний проводник | 0.750 Ом/км |
| Испытательное напряжение, постоянный ток | 8500 В |
| Индуктивность | 0.187 мкГн/м |
| Сопротивление изоляции | 100000 МОм•км |
| Напряжение электроискрового испытания оболочки | 10000 В |
| Рабочая полоса частот | 1 – 3700 МГц |
| Пиковая мощность | 180.0 кВт |
| Импульсное отражение | 0.5% |
| Скорость | 92% |
Параметры окружающей среды
| Температура при монтаже | -40….+60 °С |
| Температура эксплуатации | -55….+85 °С |
| Температура хранения | -70….+85 °С |
Механические характеристики
| Изгибающий момент | 29.8 Н-м |
| Усилие разлома плоской панели | 1.3 кг/мм |
| Минимальный радиус изгиба, множественные изгибы | 203.20 мм |
| Минимальный радиус изгиба, единичный изгиб | 152.40 мм |
| Количество изгибов, минимальное | 15 |
| Количество изгибов, стандартное | 40 |
| Растягивающая нагрузка | 154 кг |
Стандартные условия
| Затухание, температура окружающего воздуха | 20 °С |
| Средняя мощность, температура окружающего воздуха | 40 °С |
| Средняя мощность, температура внутреннего проводника | 100 °С |
Затухание и средняя мощность
| Частота, МГц | Затухание, дБ/100 м | Средняя мощность, кВт |
|---|---|---|
| 0.5 | 0.056 | 117.01 |
| 1 | 0.079 | 82.63 |
| 1.5 | 0.097 | 67.41 |
| 2 | 0.113 | 58.33 |
| 10 | 0.253 | 25.89 |
| 20 | 0.36 | 18.21 |
| 30 | 0.443 | 14.80 |
| 50 | 0.576 | 11.39 |
| 88 | 0.772 | 8.51 |
| 100 | 0.825 | 7.96 |
| 108 | 0.858 | 7.65 |
| 150 | 1.019 | 6.44 |
| 174 | 1.102 | 5.96 |
| 200 | 1.186 | 5.53 |
| 300 | 1.471 | 4.46 |
| 400 | 1.717 | 3.82 |
| 450 | 1.829 | 3.59 |
| 500 | 1.937 | 3.39 |
| 512 | 1.962 | 3.34 |
| 600 | 2.14 | 3.07 |
| 700 | 2.329 | 2.82 |
| 800 | 2.507 | 2.62 |
| 824 | 2.548 | 2.58 |
| 894 | 2.666 | 2.46 |
| 960 | 2.774 | 2.37 |
| 1000 | 2.838 | 2.31 |
| 1250 | 3.218 | 2.04 |
| 1500 | 3.569 | 1.84 |
| 1700 | 3.835 | 1.71 |
| 1800 | 3.963 | 1.66 |
| 2000 | 4.212 | 1.56 |
| 2100 | 4.333 | 1.51 |
| 2200 | 4.452 | 1.47 |
| 2300 | 4.569 | 1.44 |
| 2500 | 4.798 | 1.37 |
| 2700 | 5.021 | 1.31 |
| 3000 | 5.345 | 1.23 |
| 3400 | 5.76 | 1.14 |
| 3700 | 6.06 | 1.08 |
Разъёмы для кабеля
- 114EZDF
- 114EZDM
- 114EZNF
- 114EZNM
