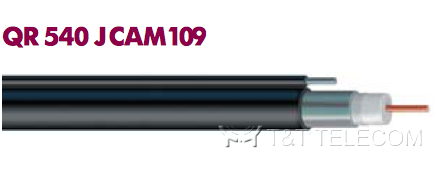

Коаксиальный кабель CommScope QR 540 JCAM 109 оцинкованный монотрос
Кабельная продукция
ПроизводительCommScope-Andrew
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
CommScope QR540 JCAM109 — магистральный коаксиальный кабель 75 Ом со стальным оцинкованным несущим тросом для сетей кабельного телевидения и широкополосного доступа. Кабель серии QR® оптимизирован для широкополосных фидерных трактов и обеспечивает затухание ниже, чем у более крупных традиционных кабелей. Рабочий диапазон частот — 5–1218 МГц.
Особенности
- Оптимизирован для широкополосных фидерных трактов
- Более низкое затухание по сравнению с более крупными традиционными кабелями
- Исключает утечку ВЧ-сигнала
- Надёжность
- Встроенный стальной несущий трос для подвеса

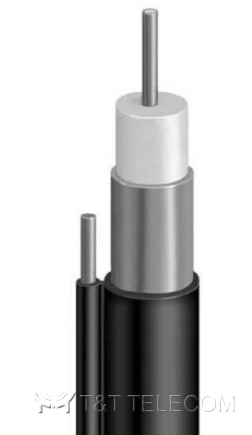

Конструкция
| Параметр | Значение |
|---|---|
| Оболочка (материал/толщина/диаметр) | полиэтилен / 0,889 мм / 15,494 мм |
| Центральный проводник | алюминий, плакированный медью, 3,150 мм |
| Диэлектрик | PE, 13,056 мм |
| Трос | сталь, 2,769 мм |
| Экран, толщина | алюминий, 0,3429 мм |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Погонная ёмкость | 50,2 пФ/м |
| Волновое сопротивление | 75 ± 2 Ом |
| Испытательное напряжение | 5000 В |
| Номинальная скорость распространения | 88% |
| Диапазон рабочих частот | 5–1218 МГц |
Общие и механические данные
| Параметр | Значение |
|---|---|
| Марка / серия | QR® / 540 |
| Цвет оболочки | чёрный |
| Тип упаковки | бобина |
| Краткое обозначение | QR 540 JCAM109 SM PR2171 |
| Длина в упаковке | 1219 м |
| Вес | 196 кг/км |
| Прочность троса на разрыв, мин. | 816 кг |
| Минимальный радиус изгиба | 101,60 мм |
| Тяговое усилие, макс. | 100 кг |
Затухание QR540 JCAM109
| Частота, МГц | Затухание, дБ/100 м |
|---|---|
| 5 | 0,46 |
| 55 | 1,56 |
| 83 | 1,9 |
| 85 | 1,94 |
| 204 | 3,05 |
| 211 | 3,12 |
| 250 | 3,38 |
| 300 | 3,71 |
| 350 | 4,04 |
| 400 | 4,33 |
| 450 | 4,59 |
| 500 | 4,89 |
| 550 | 5,12 |
| 600 | 5,38 |
| 750 | 6,07 |
| 865 | 6,56 |
| 1000 | 7,12 |
| 1002 | 7,09 |
| 1218 | 7,91 |
