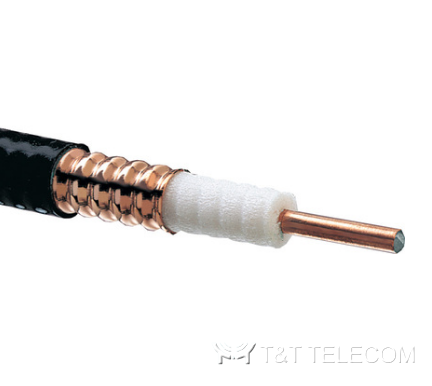

RFS CELLFLEX® LCF12-50J — коаксиальный радиочастотный фидерный кабель 1/2″ с внутренним проводником из омеднённого алюминия, внешним проводником из гофрированной медной трубки и изоляцией из вспененного полиэтилена. Применяется в антенно-фидерных трактах базовых станций сотовой и подвижной связи. Граничная частота — 8,8 ГГц, КСВН ∼1,135.

Информация для заказа

Артикул	Наружная оболочка	Особенности
LCF12-50J	Полиэтилен, PE	Общего применения. Внешний проводник медь
LCF12-50JFN	Полиэтилен. Начинка - гидроксид металла	Огнестойкий, LS0H. Внешний проводник медь
LCF12-50JL	Полиэтилен, PE	Общего применения (уменьшенный в весе). Внешний проводник алюминий
LCF12-50JFNL	Полиэтилен. Начинка - гидроксид металла	Огнестойкий, LS0H (уменьшенный в весе). Внешний проводник алюминий

Заводские перемычки RFS на основе LCF12-50

Уровень интермодуляционных искажений IMP3 не хуже -159 (-161 тип.) дБс. Подробные характеристики готовых заводских кабельных сборок RFS представлены по ссылке: Кабельные перемычки RFS 1/2" (PDF, 603 кБ)

Особенности

Низкое затухание — эффективная передача сигнала, особенно на высоких частотах
Полное экранирование: внешний проводник образует непрерывный радиочастотный/электромагнитный экран
Низкий КСВН, способствующий низкому уровню шума радиосистемы
Конструкция проводников практически исключает интермодуляционные искажения
Высокая номинальная мощность и долгий срок службы благодаря малому затуханию, хорошему теплообмену и стабильности диэлектрика
Применение: фидеры радиовещательных и наземных микроволновых антенн, сотовой связи, пейджинговых и специализированных радиосетей, кабелирование антенных полей, соединительные линии радиоаппаратуры

Технические характеристики LCF12-50

Структура

Внутренняя жила: алюминиевый провод, покрытый медью	4.8 мм (0.19”)
Внутренний диэлектрик: вспененный полиэтилен	11.3 мм (0.44”)
Внешний проводник: гофрированная кольцами медная трубка	13.8 мм (0.54”)
Оболочка: полиэтилен, PE	15.8 мм (0.62”)

Механические параметры

Масса, приблизительно	0.19 кг/м
Минимальный радиус изгиба, один изгиб	7 см
Минимальный радиус изгиба, многократное изгибание	12,5 см
Изгибающий момент	6.5 Н·м
Максимальное растягивающее усилие	1100 Н
Расстояние между креплениями рекомендуемое (максимальное)	0.6 м (1.0 м)

Электрические параметры

Волновое (характеристическое) сопротивление	50 ± 1 Ом
Коэф. укорочения (отношение фазовой скорости к скорости света в вакууме)	88%
Погонная ёмкость	76.0 пФ/м
Погонная индуктивность	0.19 мкГн/м

Коэффициент затухания и номинальная мощность

Частота, МГц	Затухание, дБ/100 м	Мощность, кВт
1	0,211	38
30	1,17	7,26
50	1,51	5,63
100	2,16	3,93
150	2,66	3,19
174	2,87	2,96
200	3,08	2,76
300	3,81	2,23
400	4,43	1,92
450	4,71	1,8
500	4,98	1,71
512	5,04	1,69
600	5,48	1,55
700	5,95	1,43
750	6,17	1,38
800	6,39	1,33
824	6,49	1,31
894	6,78	1,25
900	6,8	1,25
925	6,9	1,23
960	7,04	1,21
1000	7,2	1,18
1250	8,12	1,05
1500	8,97	0,947
1700	9,61	0,884
1800	9,91	0,857
2000	10,5	0,809
2200	11,1	0,765
2400	11,6	0,732
2600	12,2	0,696
2700	12,4	0,685
3000	13,2	0,644
3500	14,4	0,59
4000	15,5	0,548
5000	17,6	0,483
6000	19,6	0,433
7000	21,4	0,397
8000	23,2	0,366
8800	24,6	0,345

Кабели повышенного качества (по индивидуальному заказу)

Базовые исполнения: LCF12-50J, LCF12-50JFN, LCF12-50CPR, LCF12-50JL.

Стандартное затухание	Улучшенное затухание	Частотный диапазон, МГц	Возвратные потери / КСВН / коэф. отражения
–	A0	указывается при заказе	18.0 дБ / 1.288:1/ 12.6%
P1	A1	410-470	23.0 дБ / 1.152:1 / 7.1%
P2	A2	806-960	24.0 дБ / 1.135:1 / 6.3%
P3	A3	1425-1535	24.0 дБ / 1.135:1 / 6.3%
P4	A4	1700-1880	24.0 дБ / 1.135:1 / 6.3%
P5	A5	1850-1990	28.0 дБ / 1.083:1 / 4.0%
P6	A6	1900-2200	24.0 дБ / 1.135:1 / 6.3%
P7	A7	824-960 / 1850-1990	24.0 дБ / 1.135:1 / 6.3%
P8	A8	890-960 / 1710-2200	23.0 дБ / 1.152:1 / 7.1%

* При заказе указать вид исполнения: например LCF12-50JFN-A0

Маркировка наружной оболочки

J — стандартные оболочки из чёрного полиэтилена
JGR — оболочки из серого полиэтилена
JFN — огнестойкие и огнеупорные оболочки
A (после марки изделия) — отличает кабели от предыдущей версии

Пожарная безопасность

Огнестойкие кабели (flame retardant) значительно снижают скорость распространения огня и самопроизвольно гаснут после удаления источника пламени. Однако при вертикальной прокладке жгута кабелей, например в стояках, пламя может распространяться вдоль кабелей (эффект дымохода) — в таких случаях следует применять специальные кабели, препятствующие распространению огня.

Огнестойкие кабели RFS соответствуют национальным стандартам РФ: ГОСТ Р МЭК 60332-1-2-2007 (испытание на нераспространение горения) и ГОСТ Р 53315—2009 (ПРГО-1, требования пожарной безопасности).
