Кабель излучающий RFX 1 1/4"-50 HD DRAKA NK Cables
Производитель: Prysmian-Draka
Радиоизлучающий кабель Draka RFX 1 1/4"-50 HD:...
Цена по запросу
Запросить цену
Излучающий кабель Draka

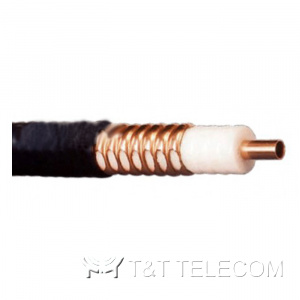

Кабель излучающий RFX 1 5/8" -50 HD DRAKA NK Cables
Производитель: Prysmian-Draka
Радиоизлучающий кабель Draka RFX 1 5/8"-50 HD...
Цена по запросу
Запросить цену
Кабель излучающий RFX 1/2"-50 HD DRAKA NK Cables
Производитель: Prysmian-Draka
Радиоизлучающий кабель Draka RFX 1/2"-50 (Prysmian):...
Цена по запросу
Запросить цену
Кабель излучающий RFX 7/8"-50 HD DRAKA NK Cables
Производитель: Prysmian-Draka
Радиоизлучающий кабель Draka RFX 7/8"-50 (Prysmian):...
Цена по запросу
Запросить цену

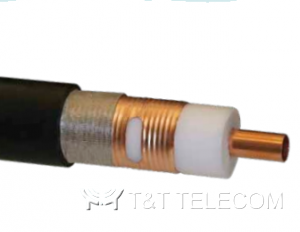

Кабель излучающий RFXT 1 1/4"-50 MBHF DRAKA NK Cables
Производитель: Prysmian-Draka
Огнестойкий безгалогенный излучающий...
Цена по запросу
Запросить цену
Кабель излучающий RFXT 7/8"-50 MBHF DRAKA NK Cables
Производитель: Prysmian-Draka
Огнестойкий безгалогенный излучающий...
Цена по запросу
Запросить цену
Излучающий кабель Draka (Prysmian Group) — радиоизлучающий коаксиальный кабель 50 Ом серий RFX, RF2X и RFXT диаметром 1/2", 7/8", 1-1/4" и 1-5/8" для систем связи в тоннелях, метро и зданиях. Исполнения BHF и MBHF отличаются материалом оболочки.
Назначение и особенности
Излучающий (радиоизлучающий) кабель имеет во внешнем проводнике прорези, через которые часть энергии сигнала излучается в окружающее пространство и принимается обратно. Кабель работает как протяжённая антенна и обеспечивает равномерное покрытие в тоннелях, метрополитене, шахтах, лифтовых шахтах и протяжённых зданиях.
Программа поставок
| Артикул | Обозначение |
|---|---|
| NKRFX01200 | RFX 1/2" - 50 |
| NKRFX01202 | RFX 1/2" - 50 BHF |
| NKRFX01207 | RFX 1/2" - 50 MBHF |
| NKRF2X01200 | RF2X 1/2" - 50 |
| NKRF2X01202 | RF2X 1/2" - 50 BHF |
| NKRF2X01207 | RF2X 1/2" - 50 MBHF |
| NKRFX11400 | RFX 1 1/4" - 50 |
| NKRFX11402 | RFX 1 1/4" - 50 BHF |
| NKRFX11407 | RFX 1 1/4" - 50 MBHF |
| NKRF2X11400 | RF2X 1 1/4" - 50 |
| NKRF2X11402 | RF2X 1 1/4" - 50 BHF |
| NKRF2X11407 | RF2X 1 1/4" - 50 MBHF |
| NKRFX07800 | RFX 7/8" - 50 |
| NKRFX07802 | RFX 7/8" - 50 BHF |
| NKRFX07807 | RFX 7/8" - 50 MBHF |
| NKRF2X07800 | RF2X 7/8" - 50 |
| NKRF2X07802 | RF2X 7/8" - 50 BHF |
| NKRFX15800 | RFX 1-5/8" - 50 |
| NKRFX15802 | RFX 1-5/8" - 50 BHF |
| NKRFX15807 | RFX 1-5/8" - 50 MBHF |
| NKRF2X15800 | RF2X 1-5/8" - 50 |
| NKRF2X15802 | RF2X 1-5/8" - 50 BHF |
| NKRF2X15807 | RF2X 1-5/8" - 50 MBHF |
Конструктивные параметры
| Маркировка кабеля | Код продукта | Диаметр вн. проводника, мм (дюйм) | Диаметр внеш. проводника, мм (дюйм) | Диаметр оболочки, мм (дюйм) | Стандартная длина, м (ft) | Барабан |
|---|---|---|---|---|---|---|
| RFX 1/2”-50 | NKRFX01200 | 4.8 (0.19) | 13.9 (0.55) | 16.0 (0.63) | 500 (1640) | P11D |
| RFX 7/8”-50 | NKRFX07800 | 9.3 (0.37) | 25.2 (0.99) | 27.8 (1.09) | 500 (1640) | P13G |
| RFX 1 1/4”-50 | NKRFX11400 | 13.0 (0.51) | 35.8 (1.41) | 39.0 (1.54) | 600 (1968) | P20G |
| RFX 1 5/8”-50 | NKRFX15800 | 17.6 (0.69) | 46.3 (1.82) | 50.0 (1.97) | 400 (1312) | P20G |
| RFXT 7/8”-50 | NKRFXT07806 | 9.0 (0.35) | 23.5 (0.93) | 28.7 (1.13) | 500 (1640) | P21G |
| RFXT 1 1/4”-50 | NKRFXT11406 | 12.8 (0.50) | 32.8 (1.29) | 38.8 (1.53) | 500 (1640) | P19Q |
Документация
На что смотреть при выборе
- рабочие частотные диапазоны и потери связи (coupling loss) на заданном расстоянии от кабеля;
- погонное затухание и длину излучающего участка;
- тип оболочки: в тоннелях и метрополитене, как правило, требуется огнестойкое безгалогенное исполнение;
- способ крепления к стене или своду тоннеля с нужным зазором;
- совместимые разъёмы, нагрузки и инструмент для разделки под выбранную серию кабеля.
Подбор и поставка
Подберём фидерный кабель под длину трассы, частотный диапазон и условия прокладки, укомплектуем заказ разъёмами, инструментом для разделки, комплектами заземления и крепления. Поставка по России.
