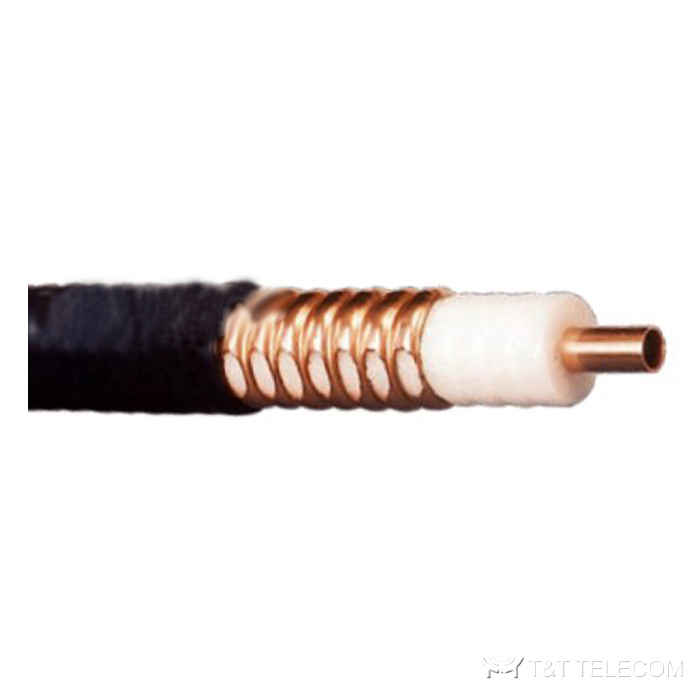

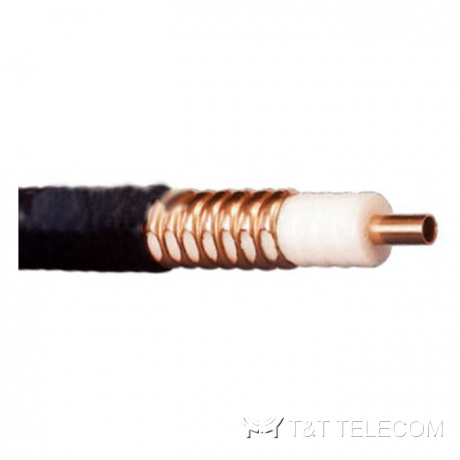

Draka RFX 1/2"-50 — радиоизлучающий кабель 1/2" производства Prysmian Group (бренд Draka). Внутренний проводник — омеднённый алюминиевый провод, диэлектрик — вспененный полиэтилен, внешний проводник — гофрированная медная трубка с боковой прорезью. Выпускается в исполнениях RFX и RF2X с безгалогенными и огнестойкими оболочками.
Назначение и применение
Излучающий (радиоизлучающий) кабель работает как распределённая антенна: прорези во внешнем проводнике излучают часть передаваемой энергии и принимают сигнал по всей длине кабеля. Применяется для радиопокрытия тоннелей, метро, шахт и зданий.
Информация для заказа
| Обозначение | Артикул | Особенности |
|---|
| RFX 1/2"-50 | NKRFX01200 | черный, без галогенов |
| RFX 1/2"-50 GHF | NKRFX01201 | серый, не содержащий галогенов огнестойкий |
| RFX 1/2"-50 BHF | NKRFX01202 | черный, не содержащий галогенов огнестойкий |
| RFX 1/2"-50 MBHF | NKRFX01207 | черный, не содержащий галогенов огнестойкий со слюдяной лентой |
| RF2X 1/2"-50 | NKRF2X01200 | черный, без галогенов |
| RF2X 1/2"-50 GHF | NKRF2X01201 | серый, не содержащий галогенов, огнестойкий |
| RF2X 1/2"-50 BHF | NKRF2X01202 | черный, не содержащий галогенов, огнестойкий |
| RF2X 1/2"-50 MBHF | NKRF2X01207 | черный, не содержащий галогенов, огнестойкий со слюдяной лентой |
Конструкция
| Элемент (диаметр) | Материал |
|---|
| Внутренний проводник (4,8 мм) | Омедненный алюминиевый провод |
| Диэлектрик (12,1 мм) | Вспененный полиэтилен |
| Внешний проводник (13,9 мм) | Гофрированная одной боковой прорезью медная трубка |
| Оболочка (16,0 мм) | Параметры приведены ниже в таблице |
Электрические параметры
| Параметр | Значение |
|---|
| Волновое сопротивление | 50±2 Ом |
| Погонная ёмкость | 76 пФ/м |
| Возвратные потери КСВ | 18 дБ |
| Скорость распространения | 0,88 |
| Максимальная частота | 9800 МГц |
| Сопротивление постоянному току, внутренний проводник | 1,44 Ом/км |
| Сопротивление постоянному току, внешний проводник | 2,24 Ом/км |
Механические параметры
| Параметр | Значение |
|---|
| Вес (полиэтиленовая оболочка) | 220 кг/км |
| Вес (GHF / BHF огнезащитная оболочка) | 250 кг/км |
| Максимальное тяговое усилие | 2550 Н |
| Минимальный радиус одного изгиба | 120 мм |
| Диапазон рабочих температур | -55...+80°C |
Продольное затухание и потери на излучение (coupling loss)
| Частота | RFX: затухание | RFX: 50% | RFX: 100% | RF2X: затухание | RF2X: 50% | RF2X: 100% |
|---|
| 75 МГц | 2,0 дБ/100м | 63 дБ | 69 дБ | 2,2 дБ/100м | 57 дБ | 64 дБ |
| 150 МГц | 2,8 дБ/100м | 68 дБ | 74 дБ | 3,1 дБ/100м | 63 дБ | 68 дБ |
| 450 МГц | 5,0 дБ/100м | 76 дБ | 82 дБ | 5,7 дБ/100м | 69 дБ | 74 дБ |
| 900 МГц | 7,3 дБ/100м | 78 дБ | 83 дБ | 8,4 дБ/100м | 71 дБ | 78 дБ |
| 1.8 ГГц | 10,8 дБ/100м | 79 дБ | 86 дБ | 12,7 дБ/100м | 77 дБ | 83 дБ |
| 2.1 ГГц | 11,7 дБ/100м | 80 дБ | 88 дБ | 14,0 дБ/100м | 74 дБ | 81 дБ |
| 2.4 ГГц | 12,7 дБ/100м | 81 дБ | 91 дБ | 15,1 дБ/100м | 76 дБ | 85 дБ |
Разъёмы для излучающего кабеля 1/2" RFX и RF2X
| Разъём | Артикул |
|---|
| 7-16 male | NKC1012100 |
| 7-16 female | NKC1012200 |
| N male | NKC1012300 |
| N female | NKC1012400 |
| 7-16 male угловой | NKC1012500 |
| N male угловой | NKC1012600 |
