Излучающий кабель Times Microwave Systems

Подбор по параметрам
Название



Излучающий кабель Times Microwave Systems — радиоизлучающие коаксиальные кабели серий T-RAD и nu-TRAC (nuTRAC) для связи в тоннелях, зданиях и подземных сооружениях. Кабели выпускаются в нескольких диаметрах и с разными оболочками: PVC, огнестойкой FRPE, полиэтиленовой для наружной прокладки и безгалогенной огнестойкой полиолефиновой.

Назначение и особенности

Излучающий (радиоизлучающий) кабель имеет во внешнем проводнике прорези, через которые часть энергии сигнала излучается в окружающее пространство и принимается обратно. Кабель работает как протяжённая антенна и обеспечивает равномерное покрытие в тоннелях, метрополитене, шахтах, лифтовых шахтах и протяжённых зданиях.

Излучающий кабель T-RAD

Тип кабеляPart NumberДиаметр, дюймДиаметр, ммОболочкаЦвет

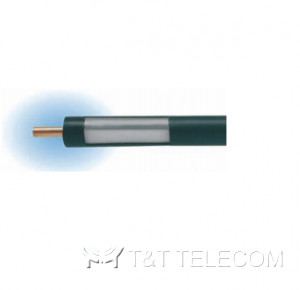

T-RAD-400-PVCAA-93000.3508.89PVCчёрный
T-RAD-400-FRAA-113990.3508.89FRPEчёрный

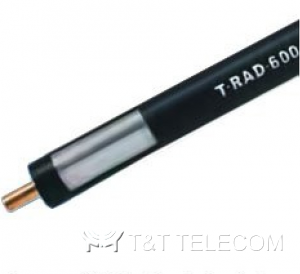

T-RAD-600-PVCAA-90960.53013.46PVCчёрный
T-RAD-600-FRAA-90970.53013.46FRPEчёрный
T-RAD-600-DBAA-92990.59014.98PVC/PEчёрный

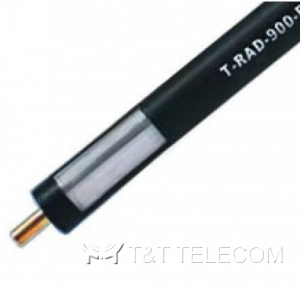

T-RAD-900-PVCAA-92980.87022.10PVCчёрный
T-RAD-900-FRAA-96300.87022.10FRPEчёрный

Излучающий кабель nu-TRAC

Тип кабеляКраткое описание
TRC 875-PEПолиэтилен, наружная версия
TRC 875-VW1Безгалогеновый, огнестойкий полиолефин
TRC 875-FRОгнеупорный негалогенный, полиолефин
TRC 1250-PEПолиэтилен, наружная версия
TRC 1250-VW1Безгалогеновый, огнестойкий полиолефин
TRC 1250-FRОгнеупорный негалогенный полиолефин

Разъёмы

МодельОписание
TRB 875-NF«N» гнездовой разъем (номер по каталогу 3190-2936)
TRB 875-NM«N» штекер (номер по каталогу 3190-2935)
TRB 1250-NF«N» гнездовой разъем (номер по каталогу 3190-2309)
TRB 1250-NM«N» штекер (номер по каталогу 3190-2310)

На что смотреть при выборе

  • рабочие частотные диапазоны и потери связи (coupling loss) на заданном расстоянии от кабеля;
  • погонное затухание и длину излучающего участка;
  • тип оболочки: в тоннелях и метрополитене, как правило, требуется огнестойкое безгалогенное исполнение;
  • способ крепления к стене или своду тоннеля с нужным зазором;
  • совместимые разъёмы, нагрузки и инструмент для разделки под выбранную серию кабеля.

Подбор и поставка

Подберём фидерный кабель под длину трассы, частотный диапазон и условия прокладки, укомплектуем заказ разъёмами, инструментом для разделки, комплектами заземления и крепления. Поставка по России.
