Излучающий кабель RFS

Подбор по параметрам
Название



Излучающий кабель RFS RADIAFLEX (Radio Frequency Systems) — семейство радиоизлучающих коаксиальных кабелей для покрытия тоннелей, метрополитена, шахт и зданий. Серии RLK, RLKW, RLKU, RLKL, RLF, RLFU, RAY, RCF и другие оптимизированы под разные частотные диапазоны — от FM до WLAN 5,6 ГГц. Подразделы: 1-1/4 дюйма и 1-5/8 дюйма.

Индексы оболочки в обозначении: CPR, JFNA, JFLA и их варианты. Количество точек в таблице — относительная оценка пригодности кабеля для диапазона по данным производителя.

Документация

Программа поставок

Тип кабеляFM, 75-110PMR, 150-170TETRA PMR POL, 380-500CDMA TDMA GSM900 GSM-R LTE UMTS900, 698-960GSM1800 (pcn) DECT, 1.7-1.9UMTS 2100, 1.9-2.2LTE ISM WLAN WiFi WiMax, 2.4-2.7WiMax, 3.5WLAN WiFi, 5.6
ALFU12-50A•••••••--
RLF78-50A••••••••-----
RLF114-50A••••••••-----
RLF158-50A•••••••-----
RLFU78-50A•••••••••••••---
RLFU114-50A••••••••••••---
RLFU158-50A•••••••••••••---
RLKL78-50A•••••••••••------
RLKL114-50A•••••••••••------
RLKL158-50AD••••••••••••------
RLK12-50A••••••••••••••-----
RLK78-50A••••••••••••••-----
RLK114-50A•••••••••••••-----
RLK158-50A•••••••••••••-----
RLK158-50AD••••••••••••••••-----
RLKW12-50A••••••••••••••••••----
RLKW78-50A••••••••••••••••••----
RLKW114-50A•••••••••••••••••----
RLKU12-50A•••••••••••••••••••--
RLKU78-50A••••••••••••••••••--
RLKU114-50A••••••••••••••••••--
RLKU158-50A•••••••••••••••••--
RLKU158-50AE•••••••••••••••---
RLKU158-50AH•••••••••••••••••••--
RLKD12-50A---••••••••••••••••••••
RE60(волновод)--------••••
RAY78-50A••••••••••••-----
RAY114-50A••••••••••-----
RAY158-50A••••••••••-----
RAY78-50AB••••••••••••-----
RAY114-50AB•••••••••••-----
RAYS158-50A••••••••••••••••••••••--
RAYT114-50A------••••--
RAYT158-50A------••••--
RAYU158-50A•••••••••••---
RAYU158-50AT---••••••••••••---
RSF12-50•••••••••
RCF12-50•••••••••
RCF78-50A••••••••-
RCF114-50A•••••••--
RCF158-50A•••••••

Модели по сериям

СерияМодели

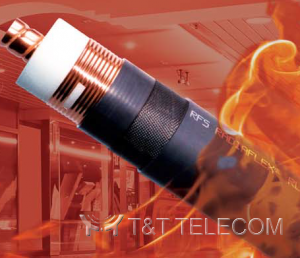

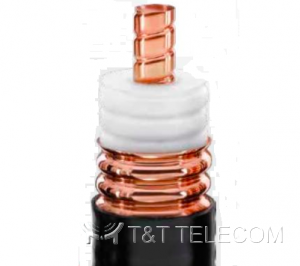

RLK — стандартная, 75–960 МГцRLK12-50CPR, RLK12-50JFLA, RLK12-50JFNA, RLK78-50CPR, RLK78-50JFLA, RLK78-50JFNA, RLK114-50CPR, RLK114-50JFLA, RLK114-50JFNA, RLK158-50CPR, RLK158-50JFLA, RLK158-50JFLAD, RLK158-50JFNA, RLK158-50JFNAD
RLKW — широкополосная, 75–1900 МГцRLKW12-50CPR, RLKW12-50JFLA, RLKW12-50JFNA, RLKW78-50CPR, RLKW78-50JFLA, RLKW78-50JFNA, RLKW114-50CPR, RLKW114-50JFLA, RLKW114-50JFNA
RLKU — сверхширокополосная, 75–2700 МГцRLKU12-50CPR, RLKU12-50JFLA, RLKU12-50JFNA, RLKU114-50JFLA, RLKU114-50JFNA, RLKU114-50CPRH, RLKU114-50JFLAH, RLKU114-50JFNAH, RLKU158-50CPRH, RLKU158-50JFLAH
RLKL — узкополосная, 75–600 МГцRLKL114-50JFLAD, RLKL114-50JFNAD, RLKL158-50JFLAD, RLKL158-50JFNAD

На что смотреть при выборе

  • рабочие частотные диапазоны и потери связи (coupling loss) на заданном расстоянии от кабеля;
  • погонное затухание и длину излучающего участка;
  • тип оболочки: в тоннелях и метрополитене, как правило, требуется огнестойкое безгалогенное исполнение;
  • способ крепления к стене или своду тоннеля с нужным зазором;
  • совместимые разъёмы, нагрузки и инструмент для разделки под выбранную серию кабеля.

Подбор и поставка

Подберём фидерный кабель под длину трассы, частотный диапазон и условия прокладки, рассчитаем состав излучающего участка, укомплектуем заказ разъёмами, инструментом для разделки, комплектами заземления и крепления. Поставка по России.
