RLK78-50 излучающий кабель RADIAFLEX 7/8" серии RLK

Name: RLK78-50 излучающий кабель RADIAFLEX 7/8" серии RLK
Brand: RFS

7/8" излучающий

ПроизводительRFS

Ценапо запросу

Кабель RLKW78-50JFLA. Техническая спецификация Кабель RLKW78-50JFNA. Техническая спецификация

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

RFS RADIAFLEX® RLK78-50 — радиоизлучающий (излучающий) коаксиальный кабель 7/8″ серии RLK. Кабель с вертикальными прорезями во внешнем проводнике работает как распределённая антенна и применяется для организации радиопокрытия в тоннелях, метрополитене, шахтах и протяжённых зданиях. Волновое сопротивление — 50 +/- 2 Ом, частотный диапазон серии RLK — 75-960 МГц.

Информация для заказа

RLKW78-50JFNA — огнестойкая оболочка
RLKW78-50JFLA — с дополнительной огнезащитной лентой над внешним проводником для минимизации потерь и огнестойкой оболочкой

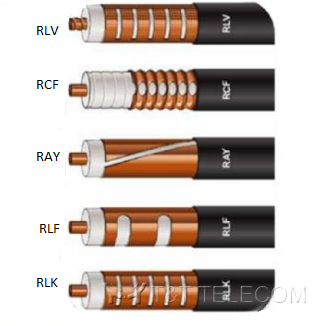

Линейка излучающих кабелей 7/8″ RFS

Исполнение	Модели	Диапазон частот, МГц	Серия
Стандарт	RLK78-50CPR, RLK78-50JFLA, RLK78-50JFNA	75-960	RLK
Широкополосный	RLKW78-50CPR, RLKW78-50JFLA, RLKW78-50JFNA	75-1900	RLKW
Сверхширокополосный	RLKU78-50CPR, RLKU78-50JFLA, RLKU78-50JFNA	75-2700	RLKU
Высокопрочный	RAY78-50JFNA, RLF78-50JFLA, RLF78-50JFNA	75-960	RLF
Высокопрочный широкополосный	RLFU78-50CPR, RLFU78-50JFLA, RLFU78-50JFNA	75-2400	RLFU
Малый радиус изгиба	RCF78-50JFLA, RCF78-50JFNA	75-2700	RCF
Для высокочастотной цифровой связи	RAY78-50CPR, RAY78-50JFLA, RAY78-50JFLAB, RAY78-50JFNA, RAY78-50JFNAB	30-960	RAY

Технические характеристики

Параметр	Значение
Размер	7/8″
Максимальная частота	1950 МГц
Тип кабеля	RLK
Оболочка	JFN
Прорези	вертикальные прорези через короткие интервалы
Волновое сопротивление	50 +/- 2 Ом
Скорость распространения	89 %
Ёмкость	75 пФ/м (22,9 пФ/фут)
Индуктивность	0,1875 мкГн/м (0,057 мкГн/фут)
Сопротивление постоянному току внутреннего проводника	1.74 Ом/км
Сопротивление постоянному току внешнего проводника	2.52 Ом/км
Внешний проводник	покрытие медной фольгой
Внутренний проводник	медная труба
Диаметр наружной оболочки	28,5 мм
Диаметр наружного проводника	23,8 мм
Диаметр внутреннего проводника	9,3 мм
Минимальный радиус изгиба, однократный	350 мм
Масса кабеля	0,55 кг/м
Максимальное растягивающее усилие	2300 Н
Индикатор центровки прорезей	выступ на вершине щелей
Температура хранения	-70 …+85 °C
Температура при монтаже	-25 …+60 °C
Рабочая температура	-40 …+85 °C
Дискретные полосы частот	115-135, 235-255, 360-375, 475-505, 600-630, 720-750, 970-1075, 1340-1460, 1590-1700 МГц
Рекомендуемое / максимальное расстояние между зажимами	0,9 м
Минимальное расстояние до стены	80 мм
