RLK12-50 излучающий кабель RADIAFLEX 1/2"серии RLK
Кабель излучающий (коаксиальная антенна)
ПроизводительRFS
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
RFS RADIAFLEX® RLK12-50 — излучающий коаксиальный кабель 1/2" серии RLK производства Radio Frequency Systems (Ганновер, Германия). Линейка 1/2" включает стандартные, широкополосные, сверхширокополосные кабели, кабели с малым радиусом изгиба и кабели с индивидуальной полосой частот — в оболочках JFN и JFL.
Назначение и применение
Излучающий (радиоизлучающий) кабель работает как распределённая антенна: прорези во внешнем проводнике излучают часть передаваемой энергии и принимают сигнал по всей длине кабеля. Применяется для радиопокрытия тоннелей, метро, шахт и зданий.
Особенности
- Сбалансированные низкие потери в широкой полосе частот — подходит для TETRA, 2G, 3G, 4G, Wi-Fi и других беспроводных технологий.
- Оптимизация характеристик для индивидуальных полос частот до 2700 МГц.
- Типичные области применения кабелей 1/2" и 7/8": здания, метро, тоннели.

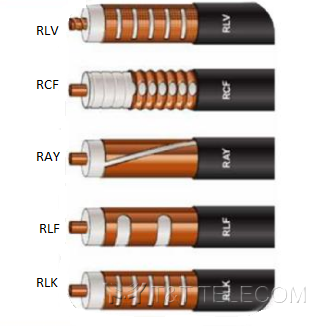

Линейка излучающих кабелей RFS 1/2"
| Тип | Модели | Диапазон частот | Серия |
|---|---|---|---|
| Стандарт | RLK12-50CPR, RLK12-50JFLA, RLK12-50JFNA | 75–980 МГц | RLK |
| Широкополосный | RLKW12-50CPR, RLKW12-50JFLA, RLKW12-50JFNA | 75–1950 МГц | RLKW |
| Сверхширокополосный | RLKU12-50CPR, RLKU12-50JFLA, RLKU12-50JFNA | 75–2700 МГц | RLKU |
| Малый радиус изгиба | RCF12-50JFL, RCF12-50JFN | 75–6000 МГц | RCF |
| Индивидуальная полоса частот | RLKD12-50 xxx | 800–6000 МГц | RLKD |
Оболочка: JFN — огнестойкая; JFL — огнестойкая, с дополнительной огнезащитной лентой поверх внешнего проводника для минимизации потерь.
Технические характеристики RLKW12-50
| Параметр | Значение |
|---|---|
| Тип кабеля | RLK (RLKW), размер 1/2" |
| Максимальная частота | 1950 МГц |
| Внутренний проводник | омеднённая алюминиевая проволока, 4,4 мм |
| Внешний проводник | перекрывающаяся медная фольга, 11,4 мм |
| Диаметр оболочки | 14,7 мм |
| Минимальный радиус изгиба | 200 мм |
| Максимальное растягивающее усилие | 1300 Н |
| Температура хранения | −70…+85 °C |
| Рабочая температура | −50…+85 °C |
| Температура монтажа | −25…+60 °C |
| Рекомендуемый шаг крепления | 0,5 м |
| Минимальное расстояние до стены | 80 мм |
| Волновое сопротивление | 50 ± 2 Ом |
| Коэффициент укорочения (скорость) | 88% |
| Сопротивление постоянному току, Ом/1000 м | внутренний проводник 2,0; внешний проводник 4,1 |
| Возможные полосы частот, МГц | 115–135, 235–255, 360–380, 475–505, 600–630, 720–750, 805–865, 970–1075, 1340–1460, 1590–1700 |
Частотная зависимость RLKW12-50 JA / JFNA / JFLA
| Частота, МГц | Погонное затухание, дБ/100 м (дБ/100 футов) | Потери связи 50% / 95%, дБ |
|---|---|---|
| 75 | 2,17(0,66) | 49/60 |
| 150 | 3,10(0,94) | 58/67 |
| 450 | 5,74 (1,75) | 62/66 |
| 800 | 7,89(2,40) | 62/66 |
| 870 | 8,33(2,54) | 62/69 |
| 900 | 8,63(2,63) | 62/69 |
| 960 | 8,92(2,72) | 62/69 |
| 1800 | 20,6(6,28) | 54/66 |
| 1900 | 21,6(6,59) | 53/6 |
Масса
| Модель | Оболочка | Масса, кг/м (фунт/фут) |
|---|---|---|
| RLKW12-50JA | стандартный | 0,29 (0,20) |
| RLKW12-50JFNA | огнестойкий | 0,34(0,20) |
| RLKW12-50JFLA | огнестойкий, с пониженным выделением дыма | 0,34(0,20) |
Документация
| Торговая марка | RADIAFLEX |
|---|---|
| ЦЕНА ОБСУЖДАЕТСЯ ИНДИВИДУАЛЬНО | |
