Кабель излучающий RFXT 1 1/4"-50 MBHF DRAKA NK Cables

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Тип

Артикул

Особенности

RFXT 1 1/4”-50 MGHF

NKRFXT11406

Серый

RFXT 1 1/4”-50 MBHF

NKRFXT11407

Черный, устойчивый к воздействию  УФ-излучения

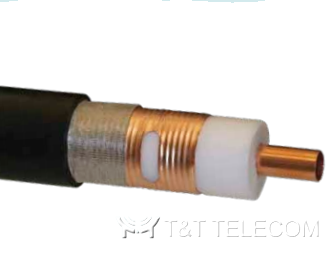

КОНСТРУКЦИЯ

Внутренний проводник

Медная трубка, Ø 12.8 мм

Диэлектрик

Вспененный полиэтилен, Ø 32.5 мм

Внешний проводник

Медная лента с периодическими прорезями, Ø 32.8 мм

Огнезащитная оболочка

Микалента, Ø 33.0 мм

Внешняя оболочка

Согласно таблицы опций, Ø 38.8 мм

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Волновое сопротивление

50 ± 2 Ом

Обратные потери

18 дБ

Скорость распространения

0.88

Погонная ёмкость

76 пФ/м

Максимальная частота

3500 МГц

Сопротивление постоянному току. Внутренний / внешний проводник

0.63 / 1.14 Ом/км

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вес

910 кг/км

Растягивающее усилие

3000 N

Минимальный радиус изгиба

450 мм

Диапазон рабочих температур

-55...+80°C

Рекомендуемое расстояние между зажимами

1.5 м

ЗАТУХАНИЕ И ПОТЕРИ НА ИЗЛУЧЕНИЕ В КАБЕЛЕ

Частота

Продольное затухание ±5%

Переходное затухание  (Coupling Loss - потери на излучение)

при уровне сигнала 50%, ± 10 дб

при уровне сигнала 95%,  ± 10 дб

150 МГц

1.1 дб/100м

76 дб

82 дб

450 МГц

2.1 дб/100м

67 дб

74 дб

900 МГц

3.0 дб/100м

69 дб

75 дб

1800 МГц

5.2 дб/100м

64 дб

70 дб

РАЗЪЕМЫ ДЛЯ RFXT 7/8”-50 MBHF / MGHF

Вес пустого барабана 141 кг
Стандартная длина кабеля RFXT 1 1/4”-50 наматываемого на барабане 500 м

                Тип разъёма

Артикул производителя

                    7-16 male

NKC3114120

                    7-16 female

NKC3114220

                    N male

NKC3114320

                    N female

NKC3114420
