Кабель излучающий RFX 7/8"-50 HD DRAKA NK Cables

Name: Кабель излучающий RFX 7/8"-50 HD DRAKA NK Cables
Brand: Prysmian-Draka

Кабель излучающий (коаксиальная антенна)

ПроизводительPrysmian-Draka

Ценапо запросу

Излучающий кабель RFX 7/8"-50 HD. Техническая спецификация

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

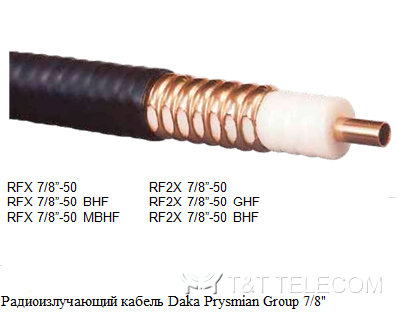

Draka RFX 7/8"-50 — радиоизлучающий кабель 7/8" производства Prysmian Group (бренд Draka NK Cables, Финляндия). Наружный диаметр — 27,5 мм, диаметр по изоляции — 22,2 мм. Выпускается в исполнениях RFX и RF2X с безгалогенными и огнестойкими оболочками.

Назначение и применение

Излучающий (радиоизлучающий) кабель работает как распределённая антенна: прорези во внешнем проводнике излучают часть передаваемой энергии и принимают сигнал по всей длине кабеля. Применяется для радиопокрытия тоннелей, метро, шахт и зданий.

Информация для заказа

Обозначение	Артикул	Особенности
RFX 7/8"-50	NKRFX07800	черный, без галогенов
RFX 7/8"-50 BHF	NKRFX07802	черный, не содержащий галогенов, огнестойкий
RFX 7/8"-50 MBHF	NKRFX07807	черный, не содержащий галогенов, огнестойкий со слюдяной лентой
RF2X 7/8"-50	NKRF2X07800	черный, без галогенов
RF2X 7/8"-50 GHF	NKRF2X07802	черный, не содержащий галогенов, огнестойкий
RF2X 7/8"-50 BHF	NKRF2X07807	черный, не содержащий галогенов, огнестойкий со слюдяной лентой

Продольное затухание и потери на излучение (coupling loss)

Частота, МГц	RFX: затухание, дБ/100 м	RF2X: затухание, дБ/100 м	RFX: 50%, дБ	RF2X: 50%, дБ	RFX: 95%, дБ	RF2X: 95%, дБ
75	1,2	1,1	52	47	60	53
150	1,6	1,7	62	55	67	60
450	2,9	3,1	64	61	70	68
900	4,4	4,6	69	64	74	71
1800	6,8	7,2	71	63	76	69
2200	7,7	8,2	71	66	76	72
2400	8,2	8,7	75	66	79	74
2600	8,6	9,2	73	72	79	78

Допуски: продольное затухание ±5%, потери на излучение ±10 дБ.

Разъёмы для излучающего кабеля 7/8"

Разъём	Артикул
7-16 male	NKC1078100
7-16 female	NKC1078200
7-16 female проходной (bulkhead)	NKC1078290
N male	NKC1078300
N female	NKC1078400
7-16 male угловой	NKC1078500

Документация

Излучающий кабель RFX 7/8"-50 HD — техническая спецификация (PDF)
