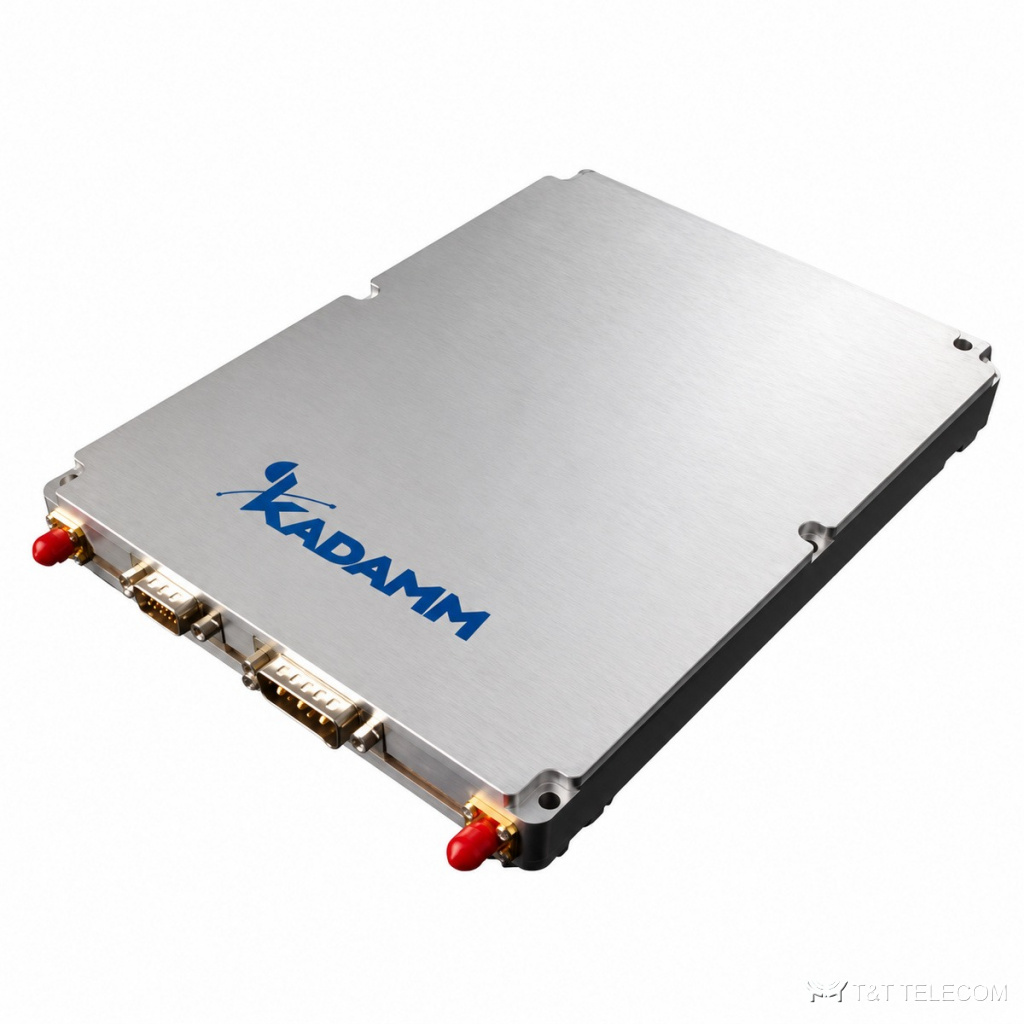

Модель KADAMM УМ-Р — усилители для радиосвязи и базовых станций: МШУ. УМ-Р — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Основные данные УМ-Р: полоса 320–360 / 460–500 / 900–2100 МГц; усиление 50 дБ; разъёмы SMA (розетка).
Область применения
- Полоса УМ-Р охватывает GSM-1800 и LTE-1800, GPS L1 / ГЛОНАСС L1.
- Здания с толстыми стенами и подземные помещения — УМ-Р.
Технические характеристики
| Параметр | Значение |
|---|---|
| Усилители БС — интермодуляция | 16 Вт ≤−75 дБн; 30 Вт ≤−70; 60–80 Вт ≤−65; 160–200 Вт ≤−60 дБн |
| Усилители БС — КПД | ≥16–30 % |
| КСВН | ≤1,3 (БС), ≤1,4 (модули) |
| Разъёмы | SMA (розетка) |
| Надёжность БС | MTBF ≥100 000 ч |
Исполнения
| Артикул | Частоты, МГц | Тип | Усиление | Выходная мощность |
|---|---|---|---|---|
| KADAMM УМШ-Р-320/360 | 320–360 | МШУ | ≥20 дБ; шум ≤1,5 дБ | ≥0 дБм |
| KADAMM УМ-Р-460/500-28 | 460–500 | линейный усилитель | ≥45 дБ | ≥44,5 дБм (28 Вт) |
| KADAMM УМ-БС-16 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 16 Вт (41,5 дБм) |
| KADAMM УМ-БС-30 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 30 Вт (44,5 дБм) |
| KADAMM УМ-БС-60 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 60 Вт (48 дБм) |
| KADAMM УМ-БС-80 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 80 Вт (49 дБм) |
| KADAMM УМ-БС-160 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 160 Вт (51,5 дБм) |
| KADAMM УМ-БС-200 | 930–960 / 866–880 / 1805–1880 / 2110–2170 (по заказу) | линейный усилитель БС | 50 ± 1 дБ | 200 Вт (53 дБм) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| МШУ | 100 × 60 × 20 мм, 12–16 В, ≤250 мА, −25…+55 °C |
| Модуль 28 Вт | 95 × 55 × 15 мм, 12–16 В, 3–4,5 А |
| Усилители БС | +28 ± 1 В DC; габариты — уточняйте у менеджера |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой УМ-Р — 320–360 / 460–500 / 900–2100 МГц.
- Коэффициент усиления УМ-Р — 50 дБ; больше усиление — уже луч.
- Разъёмы УМ-Р — SMA (розетка); кабельные сборки готовят под них заранее.
Поставка и документы
Подберём KADAMM УМ-Р под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора УМ-Р?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект УМ-Р.
Какие частоты поддерживает УМ-Р?
Рабочая полоса УМ-Р — 320–360 / 460–500 / 900–2100 МГц. Это GSM-1800 и LTE-1800, GPS L1 / ГЛОНАСС L1.
Какой разъём у УМ-Р?
SMA (розетка). Другие исполнения — уточняйте при заказе.
