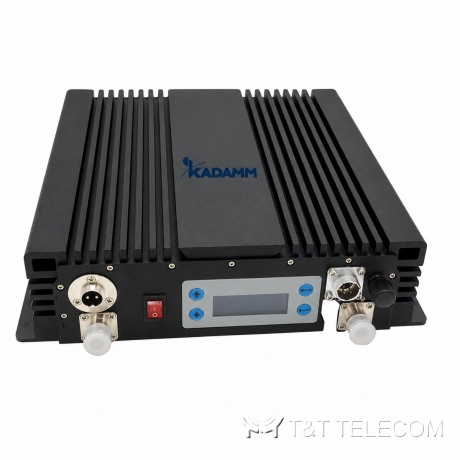

Линейные усилители радиосвязи серии KADAMM BDA-L — VHF 136–174 МГц 5 Вт, UHF 340–520 МГц 10 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM BDA-L: VHF. С BDA-L улучшают покрытие там, где сигнал вышки слабый: подвалы, склады, удалённые объекты. Коротко о BDA-L: полоса 136–174 МГц и 340–520 МГц; усиление 45 дБ; разъёмы N (розетка).
Как устроена BDA-L
BDA-L принимает сигнал станции на донорскую антенну, усиливает его и переизлучает в зону покрытия через сервисную антенну; обратный канал усиливается в сторону станции. Рабочая полоса BDA-L — 136–520 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.

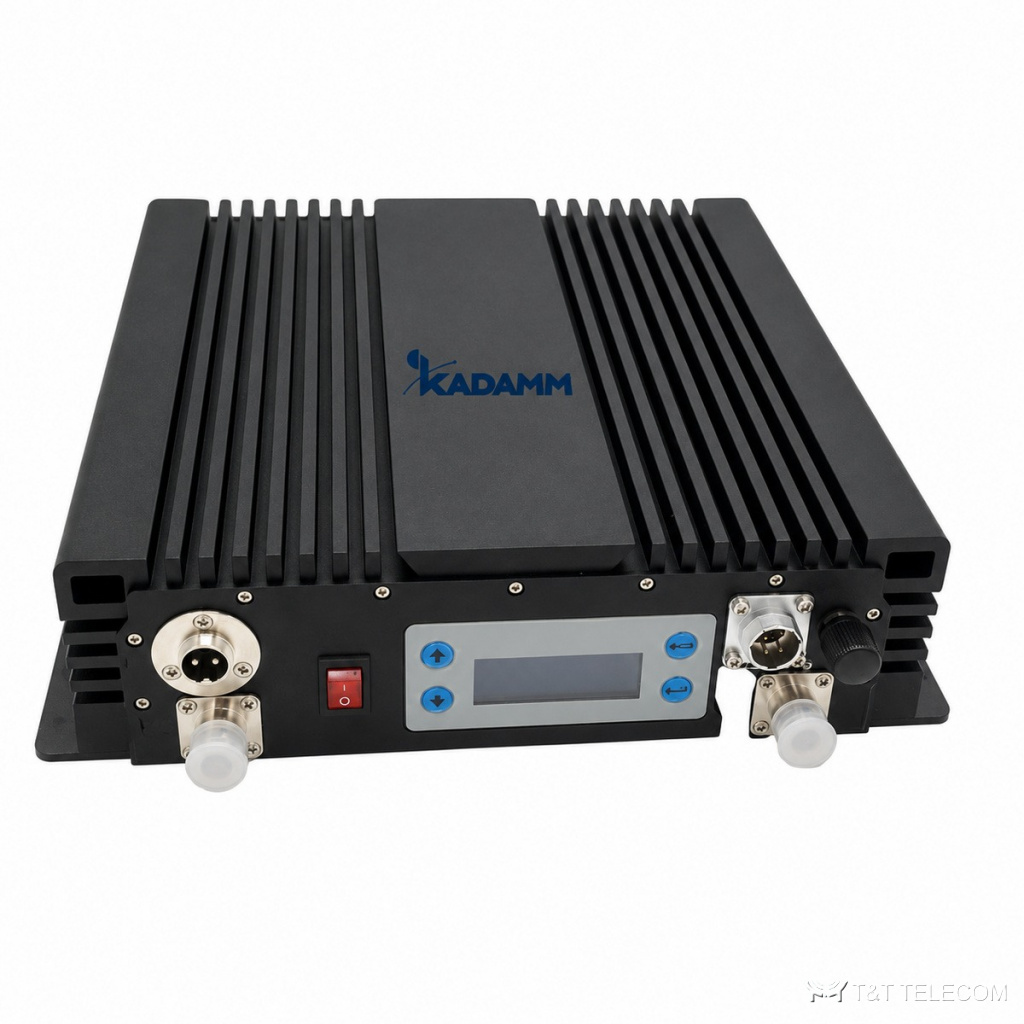

Разъёмы BDA-L: N (розетка). Регулировка усиления 30 дБ, шаг 1 дБ. Задержка не более 1,5 мкс — её учитывают, когда зона репитера перекрывается с зоной станции. Потребление не более 150 Вт. Конструкция BDA-L: габариты 360 × 330 × 197 мм; масса до 20 кг; защита IP55; работает при −25…+55 °C.
Для каких задач
- Через BDA-L работают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Объекты без устойчивого сигнала оператора — BDA-L.
- Для BDA-L: покрытие зданий, тоннелей, подземных этажей, где сигнал станции слабый.
Технические характеристики
| Параметр | Значение |
|---|---|
| Коэффициент шума вверх | ≤5 дБ |
| Регулировка усиления | 30 дБ, шаг 1 дБ |
| Неравномерность в полосе | ≤5 дБ |
| Интермодуляция в полосе | ≤−45 дБн / 30 кГц |
| Задержка | ≤1,5 мкс |
| Стабильность частоты | ≤0,05 ppm |
| КСВН | ≤1,5 |
| Потребляемая мощность | ≤150 Вт |
Исполнения
| Артикул | Диапазон, МГц | Мощность вниз / вверх, дБм | Усиление, дБ | Рабочая полоса |
|---|---|---|---|---|
| BDA-L37-160 | 136–174 (по заказу) | 37 ± 2 / −10 ± 2 | 45 ± 3 | 5 МГц, дуплексный разнос 10 МГц |
| BDA-L40-450 | 340–520 (по заказу) | 40 ± 2 / −10 ± 2 | 45 ± 3 | 5 МГц, дуплексный разнос 10 МГц |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Питание | AC 100–260 В, 50 Гц |
| Защита корпуса | IP55 |
| Габариты | 360 × 330 × 197 мм |
| Масса | до 20 кг |
| Рабочая температура | −25…+55 °C |
| Наработка на отказ | не менее 50 000 ч |
Подбор под объект
- Сверьте частоты своей сети с полосой BDA-L — 136–174 МГц и 340–520 МГц.
- Усиление BDA-L — 45 дБ: от него зависит дальность и уровень сигнала у абонента.
- Разъёмы BDA-L — N (розетка); кабельные сборки готовят под них заранее.
- Габариты и масса BDA-L: до 20 кг.
Поставка и документы
KADAMM BDA-L поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у BDA-L?
45 дБ.
Что нужно для подбора BDA-L?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект BDA-L.
Какие частоты поддерживает BDA-L?
Рабочая полоса BDA-L — 136–174 МГц и 340–520 МГц. Это УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
