TDJ-X0642BGA-MY Антенна
Оборудование для операторов сетей мобильной связи
ПроизводительKenbotong
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

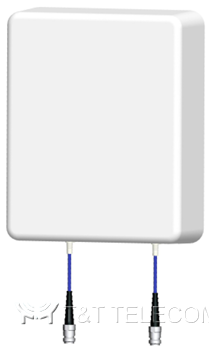

Kenbotong TDJ-X0642BGA-MY — направленная панельная MIMO-антенна для диапазонов 617–698, 698–960, 1695–2700 и 3300–4200 МГц. Поляризация ±45°, коэффициент усиления 6/7/8/9 dBi, интермодуляция IM3 -153 dBc во всех диапазонах. Антенна предназначена для наружной установки на трубостойку Φ35–Φ125 мм, подключение — два разъёма 4.3-10 Female или N Female.
Электрические характеристики
| Параметр | 617–698 МГц | 698–960 МГц | 1695–2700 МГц | 3300–4200 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Коэффициент усиления, dBi | 6 | 7 | 8 | 9 |
| Ширина ДН в горизонтальной плоскости, ° (тип.) | 90 | 80 | 75 | 55 |
| Ширина ДН в вертикальной плоскости, ° (тип.) | 75 | 80 | 70 | 50 |
| Отношение фронт/тыл, дБ (сред.) | 14 | 16 | 25 | 20 |
| Развязка, дБ | ≥20 | ≥20 | ≥20 | ≥20 |
| Импеданс, Ом | 50 | |||
| КСВН | ≤1.8 | |||
| Интермодуляция IM3 (несущая 2×43 dBm) | -153 dBc | -153 dBc | -153 dBc | -153 dBc |
| Макс. мощность, Вт | 50 | |||
| Молниезащита | Заземление по постоянному току | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 2×4.3-10 Female или 2×N Female |
| Длина выводного кабеля, см | 30 |
| Расположение разъёма | Снизу |
| Размер антенны, мм | 306×250×86 |
| Размер упаковки, мм | 455×260×113 |
| Вес, кг | ≤1.5 |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый (RAL 9003) |
| Рабочая температура, °C | -40…+60 |
| Применение | Наружная установка |
| Механический наклон, ° | По углу места 0–20, по азимуту ±45 |
| Расчётная скорость ветра, м/с | 40 |
| Диаметр трубы, мм | Φ35–Φ125 |
| Монтажный комплект | JM-VB8 |
