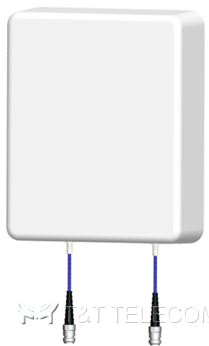

TDJ-X0638BGA-MY Антенна
Оборудование для операторов сетей мобильной связи
ПроизводительKenbotong
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Kenbotong TDJ-X0638BGA-MY — направленная панельная MIMO-антенна для диапазонов 617–698, 698–960, 1710–2700 и 3300–3800 МГц. Поляризация ±45°, коэффициент усиления 7.5–9 dBi, развязка между портами не менее 20 дБ. Антенна предназначена для наружной установки на трубостойку Φ35–Φ125 мм, подключение — два разъёма 4.3-10 Female или N Female.
Электрические характеристики
| Параметр | 617–698 МГц | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Коэффициент усиления, dBi | 7.5±1 | 8±1 | 9±1 | 8±1 |
| Ширина ДН в горизонтальной плоскости, ° | 85±15 | 80±15 | 75±15 | 50±20 |
| Ширина ДН в вертикальной плоскости, ° (тип.) | 75 | 70 | 55 | 30 |
| Отношение фронт/тыл, дБ | 20 | 20 | 25 | 20 |
| Развязка, дБ | ≥20 | ≥20 | ≥20 | ≥20 |
| Импеданс, Ом | 50 | |||
| КСВН | ≤2.0 / ≤1.8 | |||
| Интермодуляция IM3 (несущая 2×43 dBm) | — | -150 dBc | -150 dBc | — |
| Макс. мощность, Вт | 50 | |||
| Молниезащита | Заземление по постоянному току | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 2×4.3-10 Female или 2×N Female |
| Длина выводного кабеля, см | 30 |
| Расположение разъёма | Снизу |
| Размер антенны, мм | 306×250×86 |
| Размер упаковки, мм | 455×260×113 |
| Вес, кг | ≤1.5 |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый (RAL 9003) |
| Рабочая температура, °C | -40…+60 |
| Применение | Наружная установка |
| Механический наклон, ° | По углу места 0–20, по азимуту ±45 |
| Расчётная скорость ветра, м/с | 40 |
| Диаметр трубы, мм | Φ35–Φ125 |
| Монтажный комплект | JM-VB8 |
| . |
|---|
