TDJ-0660BGA-MY Антенна
Оборудование для операторов сетей мобильной связи
ПроизводительKenbotong
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

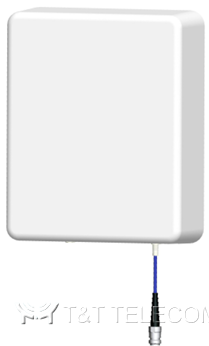

Kenbotong TDJ-0660BGA-MY — направленная панельная антенна 5G SISO с вертикальной поляризацией для диапазонов 617–960, 1695–2700, 3300–4200 и 4800–6000 МГц. Коэффициент усиления 6–8 dBi, разъём 4.3-10 Female или N Female на кабеле 30 см. Антенна предназначена для наружной установки на трубостойку Φ35–Φ125 мм, механический наклон регулируется по углу места и по азимуту.
Электрические характеристики
| Параметр | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Поляризация | Вертикальная | |||
| Коэффициент усиления, dBi | 6 | 7 | 8 | 8 |
| Ширина ДН в горизонтальной плоскости, ° (тип.) | 85 | 70 | 75 | 50 |
| Ширина ДН в вертикальной плоскости, ° (тип.) | 75 | 60 | 80 | 35 |
| Отношение фронт/тыл, дБ (сред.) | 15 | 20 | 25 | 18 |
| Импеданс, Ом | 50 | |||
| КСВН | ≤1.8 / ≤2.2 | |||
| Интермодуляция IM3 (несущая 2×43 dBm) | -153 dBc | -153 dBc | -153 dBc | — |
| Макс. мощность, Вт | 50 | |||
| Молниезащита | Заземление по постоянному току | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 4.3-10 Female или N Female |
| Длина выводного кабеля, см | 30 |
| Расположение разъёма | Снизу |
| Размер антенны, мм | 306×250×86 |
| Размер упаковки, мм | 455×260×113 |
| Вес, кг | ≤1.3 |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый (RAL 9003) |
| Рабочая температура, °C | -40…+60 |
| Применение | Наружная установка |
| Механический наклон, ° | По углу места 0–20, по азимуту ±45 |
| Расчётная скорость ветра, м/с | 40 |
| Диаметр трубы, мм | Φ35–Φ125 |
| Монтажный комплект | JM-VB8 |
