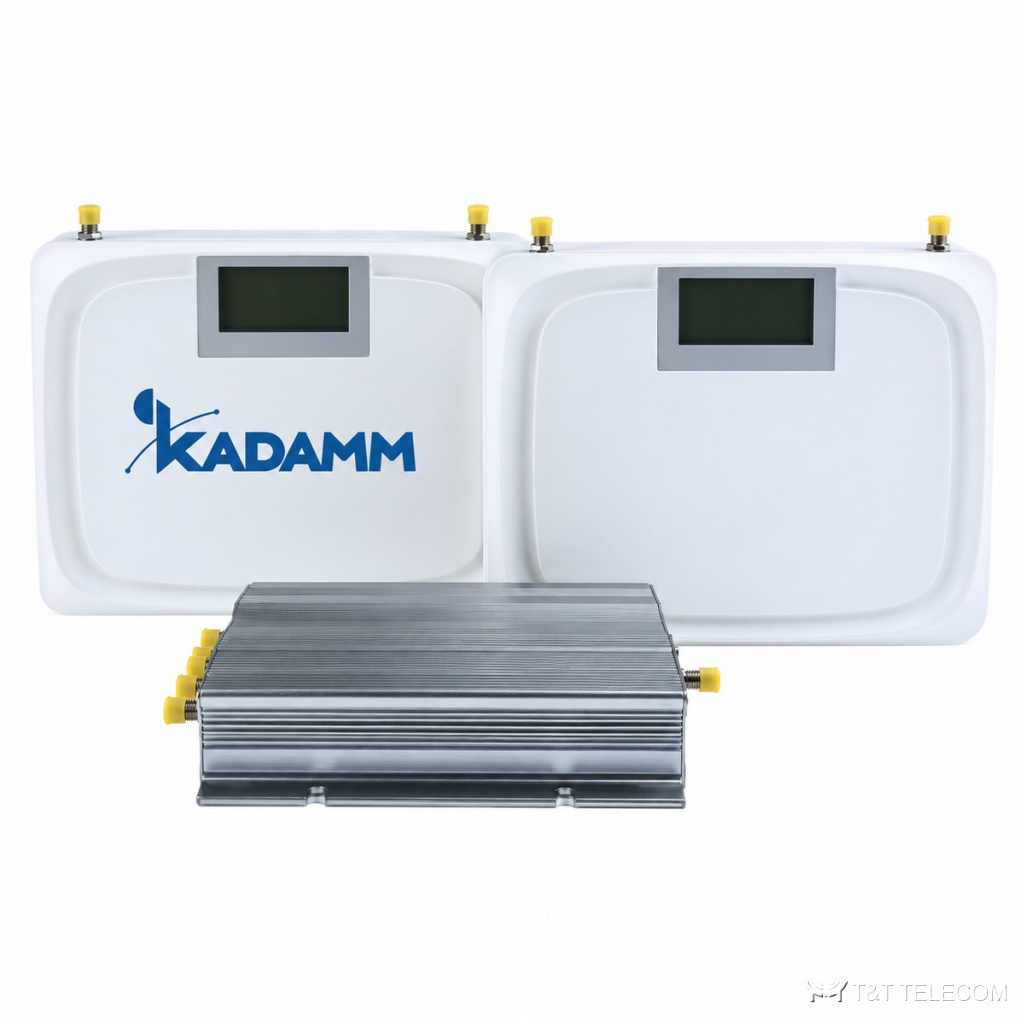

KADAMM DAS-RD: цифровые микрораспределённые системы: цифровой выбор полосы. DAS-RD — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Ключевые параметры DAS-RD: полоса 1710–1785 МГц и 1805–1880 МГц и 1920–1980 МГц и 2110–2170 МГц; усиление 120 дБ.
Как устроена DAS-RD
DAS-RD — оборудование радиодоступа: обработка сигнала и радиочасть, связанные между собой и с сетью оператора по оптике или Ethernet. DAS-RD работает в диапазонах: LTE-2600, 5G NR 3,3–3,8 ГГц (n78). Выходная мощность 17 дБм (1 диапазон), 20 дБм (2–4). Управление и контроль: по заказу.
Где применяют
- Через DAS-RD работают LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Здания с толстыми стенами и подземные помещения — DAS-RD.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | по исполнению |
| Частоты диапазонов, вверх / вниз | 2100 (B1): 1920–1980 / 2110–2170 МГц; 1800 (B3): 1710–1785 / 1805–1880 МГц; 2600 (B7): 2500–2570 / 2620–2690 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD; 3500 TDD (N78): 3300–3800 МГц, TDD |
| Максимальная выходная мощность RU | 17 дБм (1 диапазон), 20 дБм (2–4) |
| Максимальное усиление системы | 120 дБ |
| Цифровой выбор полосы | есть |
| Выбор несущей | только «-МН» |
| Мониторинг и управление | по заказу |
| Исполнение 1800 + 2100 + 2600 + 3500 TDD | LTE 1800, LTE / NR 2100, LTE 2600 FDD, NR 3400–3600 МГц TDD; RU — 20 ± 2 дБм на диапазон; усиление вверх 120, вниз 125 ± 3 дБ; поддиапазоны вниз: 1800 и 2100 — 3 × 5 / 10 / 15 / 20 МГц, 2600 — 2 × 5–30 МГц, 3500 TDD — 2 × 40 / 50 / 60 / 90 / 100 МГц; вверх — вся полоса диапазона; АРУ ≥20 дБ; регулировка 20 дБ; шум ≤12 дБ; задержка ≤4,5 мкс; EVM 64QAM ≤6 %, 256QAM ≤3,5 %; подавление вне полосы при отстройке 3–5 МГц — FDD ≥20, TDD ≥10 дБ, более 5 МГц — FDD ≥35, TDD ≥25 дБ; EU — вносимые потери ≤15 дБ в полосах 700–1000, 1700–2700, 3400–3600 МГц, пропускает также 200 и 433 МГц |
Исполнения
| Артикул | Диапазоны | Примечание |
|---|---|---|
| KADAMM DAS-RD-1800-4 | 1800 МГц | |
| KADAMM DAS-RD-1800-8 | 1800 МГц | |
| KADAMM DAS-RD-1800/2100-4 | 1800 + 2100 МГц | |
| KADAMM DAS-RD-1800/3500Т-4 | 1800 + 3500 TDD МГц | |
| KADAMM DAS-RD-1800/2100-8 | 1800 + 2100 МГц | |
| KADAMM DAS-RD-1800/3500Т-8 | 1800 + 3500 TDD МГц | |
| KADAMM DAS-RD-1800/2100/2600Т/3500Т-МН | 1800 + 2100 + 2600 TDD + 3500 TDD МГц | |
| KADAMM DAS-RD-1800/2100/2600/3500Т | 1800 + 2100 + 2600 + 3500 TDD МГц | 19.10.2026: 20 дБм на диапазон, 3500 TDD — 3400–3600 МГц; число RU — уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Исполнение 1800 + 2100 + 2600 + 3500 TDD | MU 210 × 190 × 50 мм, ≤2 кг, 24 В DC от адаптера, ≤50 Вт; RU 210 × 190 × 50 мм, ≤1 кг, ≤30 Вт, питание от EU по кабелю; EU 212 × 129 × 30 мм, ≤1 кг, 24 В DC от адаптера; −5…+45 °C (EU 0…+40 °C), влажность ≤85 %; IP30; ЖК-индикация, местная настройка по USB, удалённый мониторинг с резервной батареей |
| Габариты, масса, питание остальных исполнений | уточняйте у менеджера |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы DAS-RD: 1710–1785 МГц и 1805–1880 МГц и 1920–1980 МГц и 2110–2170 МГц.
- Усиление DAS-RD — 120 дБ: от него зависит дальность и уровень сигнала у абонента.
Поставка и документы
Подберём KADAMM DAS-RD под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у DAS-RD?
120 дБ.
Что нужно для подбора DAS-RD?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект DAS-RD.
Какие частоты поддерживает DAS-RD?
Рабочая полоса DAS-RD — 1710–1785 МГц и 1805–1880 МГц и 1920–1980 МГц и 2110–2170 МГц. Это LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
