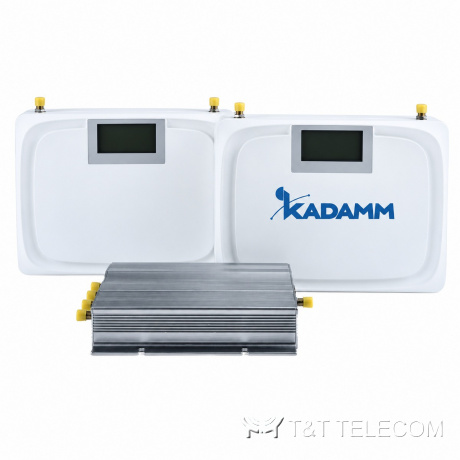

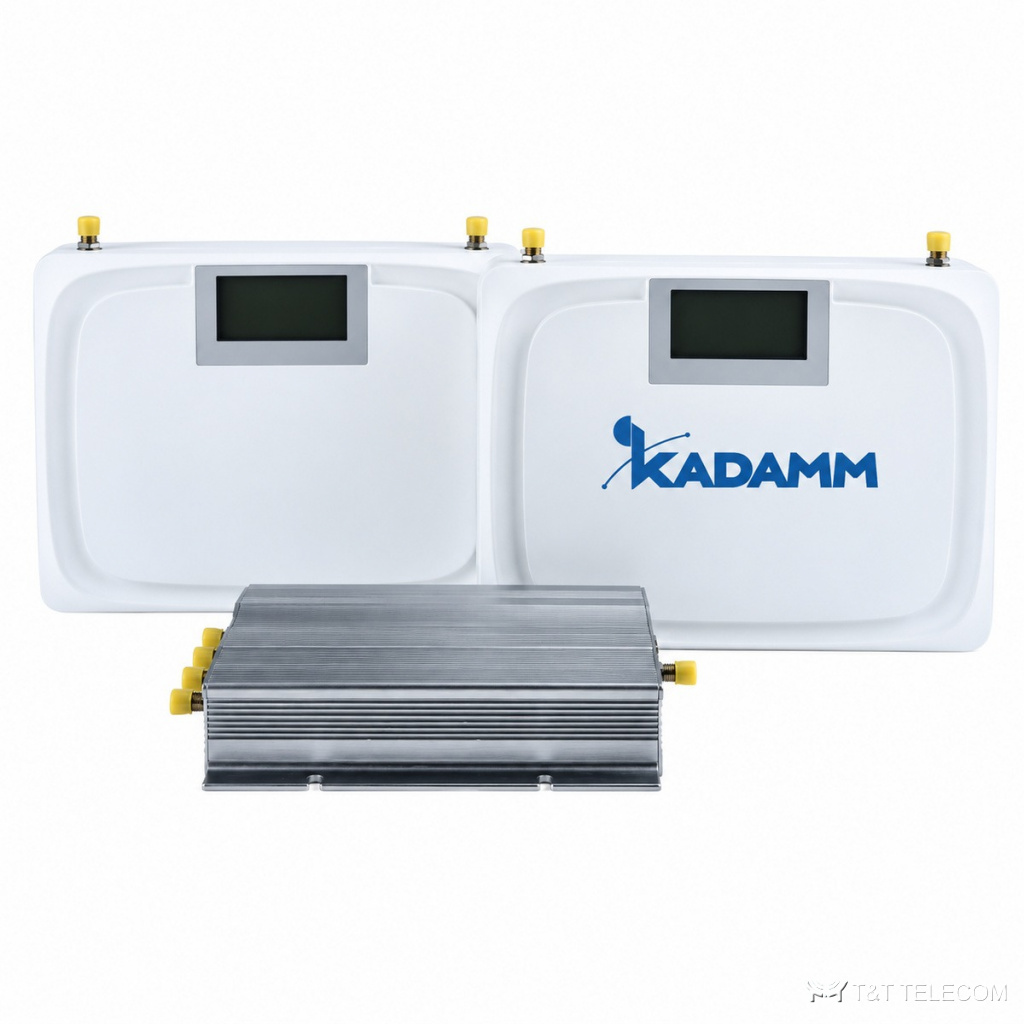

KADAMM DAS-R — микрораспределённые системы покрытия MU + EU + RU: 1–3 диапазона, 4, 8 или до 24 выносных блоков, 17–20 дБм
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM DAS-R — микрораспределённые системы покрытия MU + EU + RU. DAS-R — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Основные данные DAS-R: полоса 824–849 МГц и 869–915 МГц и 925–960 МГц и 1710–1785 МГц; усиление 115–120 дБ.
Принцип работы и конструкция
DAS-R — оборудование радиодоступа: обработка сигнала и радиочасть, связанные между собой и с сетью оператора по оптике или Ethernet. DAS-R работает в диапазонах: LTE-2600, 5G NR 3,3–3,8 ГГц (n78). Выходная мощность 17 / 20 дБм.
Для каких задач
- Полоса DAS-R охватывает LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Здания с толстыми стенами и подземные помещения — DAS-R.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | по исполнению |
| Частоты диапазонов, вверх / вниз | 2100 (B1): 1920–1980 / 2110–2170 МГц; 1800 (B3): 1710–1785 / 1805–1880 МГц; 850 (B5): 824–849 / 869–894 МГц; 900 (B8): 880–915 / 925–960 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD; 3500 TDD (N78): 3300–3800 МГц, TDD |
| Максимальная выходная мощность RU | 17 / 20 дБм |
| Максимальное усиление системы | 115 / 120 дБ |
| Исполнение 900 + 1800 + 2100 МГц | MU: вверх 17 ± 2 дБм, вниз 5–10 ± 2 дБм, усиление 55–65 ± 3 дБ; RU: вниз 17 ± 2 дБм, вверх 5–10 ± 2 дБм, усиление 55 ± 3 дБ; АРУ ≥20 дБ; регулировка 25 дБ; неравномерность ≤7–9 дБ; задержка ≤1 мкс; КСВН ≤2,5; EVM ≤5–8 %; EU — потери ≤18 дБ, SMA 50 Ом |
| Блоки системы, остальные исполнения | MU — 10 / 15 дБм, усиление 60 / 65 дБ; RU — 17 / 20 дБм, усиление 55 дБ; EU 1 → 4 — вносимые потери ≤7,5 дБ; EU 1 → 8 — ≤11,5 дБ, неравномерность в полосе ≤5 дБ |
| Главный блок 1 → 3 («-24») | 10 / 15 дБм; усиление 60 / 65 дБ; 2–3 выхода; цифровой выбор полосы — по заказу |
Исполнения
| Артикул | Диапазоны | Примечание |
|---|---|---|
| KADAMM DAS-R-850-4 | 850 МГц | 1 → 4 |
| KADAMM DAS-R-850-8 | 850 МГц | 1 → 8 |
| KADAMM DAS-R-900-4 | 900 МГц | 1 → 4 |
| KADAMM DAS-R-900-8 | 900 МГц | 1 → 8 |
| KADAMM DAS-R-1800-4 | 1800 МГц | 1 → 4 |
| KADAMM DAS-R-1800-8 | 1800 МГц | 1 → 8 |
| KADAMM DAS-R-2100-4 | 2100 МГц | 1 → 4 |
| KADAMM DAS-R-2100-8 | 2100 МГц | 1 → 8 |
| KADAMM DAS-R-900/1800-4 | 900 + 1800 МГц | 1 → 4 |
| KADAMM DAS-R-900/1800-8 | 900 + 1800 МГц | 1 → 8 |
| KADAMM DAS-R-850/1800-4 | 850 + 1800 МГц | 1 → 4 |
| KADAMM DAS-R-850/1800-8 | 850 + 1800 МГц | 1 → 8 |
| KADAMM DAS-R-1800/2600Т-4 | 1800 + 2600 TDD МГц | 1 → 4 |
| KADAMM DAS-R-1800/2600Т-8 | 1800 + 2600 TDD МГц | 1 → 8 |
| KADAMM DAS-R-1800/2100-4 | 1800 + 2100 МГц | 1 → 4 |
| KADAMM DAS-R-1800/2100-8 | 1800 + 2100 МГц | 1 → 8 |
| KADAMM DAS-R-1800/3500Т-4 | 1800 + 3500 TDD МГц | 1 → 4 |
| KADAMM DAS-R-1800/3500Т-8 | 1800 + 3500 TDD МГц | 1 → 8 |
| KADAMM DAS-R-900/1800/2100-4 | 900 + 1800 + 2100 МГц | 1 → 4 |
| KADAMM DAS-R-900/1800/2100-8 | 900 + 1800 + 2100 МГц | 1 → 8 |
| KADAMM DAS-R-850/1800/2100-4 | 850 + 1800 + 2100 МГц | 1 → 4 |
| KADAMM DAS-R-850/1800/2100-8 | 850 + 1800 + 2100 МГц | 1 → 8 |
| KADAMM DAS-R-1800/2600Т/3500Т | 1800 + 2600 TDD + 3500 TDD МГц | 1 → 4 |
| KADAMM DAS-R-1800/2100/3500Т | 1800 + 2100 + 3500 TDD МГц | 1 → 4 |
| KADAMM DAS-R-900/1800/3500Т | 900 + 1800 + 3500 TDD МГц | 1 → 4 |
| KADAMM DAS-R-1800/2100/2600Т | 1800 + 2100 + 2600 TDD МГц | 1 → 4 |
| KADAMM DAS-R-900/1800/2600Т | 900 + 1800 + 2600 TDD МГц | 1 → 4 |
| KADAMM DAS-R-900/2100/2600Т | 900 + 2100 + 2600 TDD МГц | 1 → 4 |
| KADAMM DAS-R-1800/2600Т/3500Т-8 | 1800 + 2600 TDD + 3500 TDD МГц | 1 → 8 |
| KADAMM DAS-R-1800/2100/3500Т-8 | 1800 + 2100 + 3500 TDD МГц | 1 → 8 |
| KADAMM DAS-R-900/1800/3500Т-8 | 900 + 1800 + 3500 TDD МГц | 1 → 8 |
| KADAMM DAS-R-1800/2100/2600Т-8 | 1800 + 2100 + 2600 TDD МГц | 1 → 8 |
| KADAMM DAS-R-900/1800/2600Т-8 | 900 + 1800 + 2600 TDD МГц | 1 → 8 |
| KADAMM DAS-R-900/2100/2600Т-8 | 900 + 2100 + 2600 TDD МГц | 1 → 8 |
| KADAMM DAS-R-1800/2100-24 | 1800 + 2100 МГц | главный блок 1 → 3, до 24 RU; 1800 LTE + 5G NR 2100 (N1) |
| KADAMM DAS-R-1800/2600Т-24 | 1800 + 2600 TDD МГц | главный блок 1 → 3, до 24 RU; 1800 LTE + 5G NR 2600 TDD (N41) |
| KADAMM DAS-R-1800/3500Т-24 | 1800 + 3500 TDD МГц | главный блок 1 → 3, до 24 RU; 1800 LTE + 5G NR 3500 TDD (N78) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| MU и RU (исполнения 900 + 1800 + 2100 МГц) | 190 × 130 × 40 мм, 0,6 кг, ≤25 Вт, IP30, 0…+40 °C |
| EU 1 → 4 / 1 → 8 | 235 × 130 × 30 мм, ≈0,7 кг, 100–240 В AC, IP30 |
| Блоки остальных исполнений | MU, RU, EU — менее 1 л и 1 кг каждый; главный блок 1 → 3 — менее 2 л, 1 кг; остальное — уточняйте у менеджера |
Как подобрать
- Сверьте частоты своей сети с полосой DAS-R — 824–849 МГц и 869–915 МГц и 925–960 МГц и 1710–1785 МГц.
- Усиление DAS-R — 115–120 дБ: от него зависит дальность и уровень сигнала у абонента.
Поставка и документы
Подберём KADAMM DAS-R под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у DAS-R?
115–120 дБ.
Что нужно для подбора DAS-R?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект DAS-R.
Какие частоты поддерживает DAS-R?
Рабочая полоса DAS-R — 824–849 МГц и 869–915 МГц и 925–960 МГц и 1710–1785 МГц. Это LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
