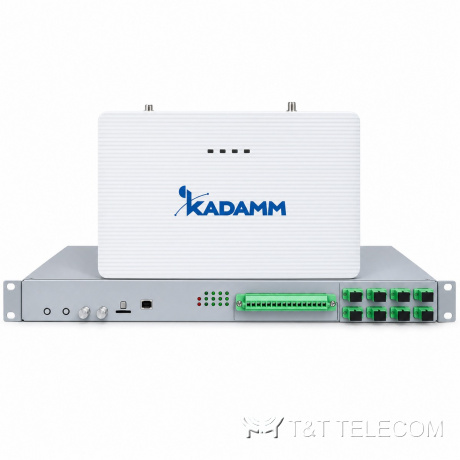

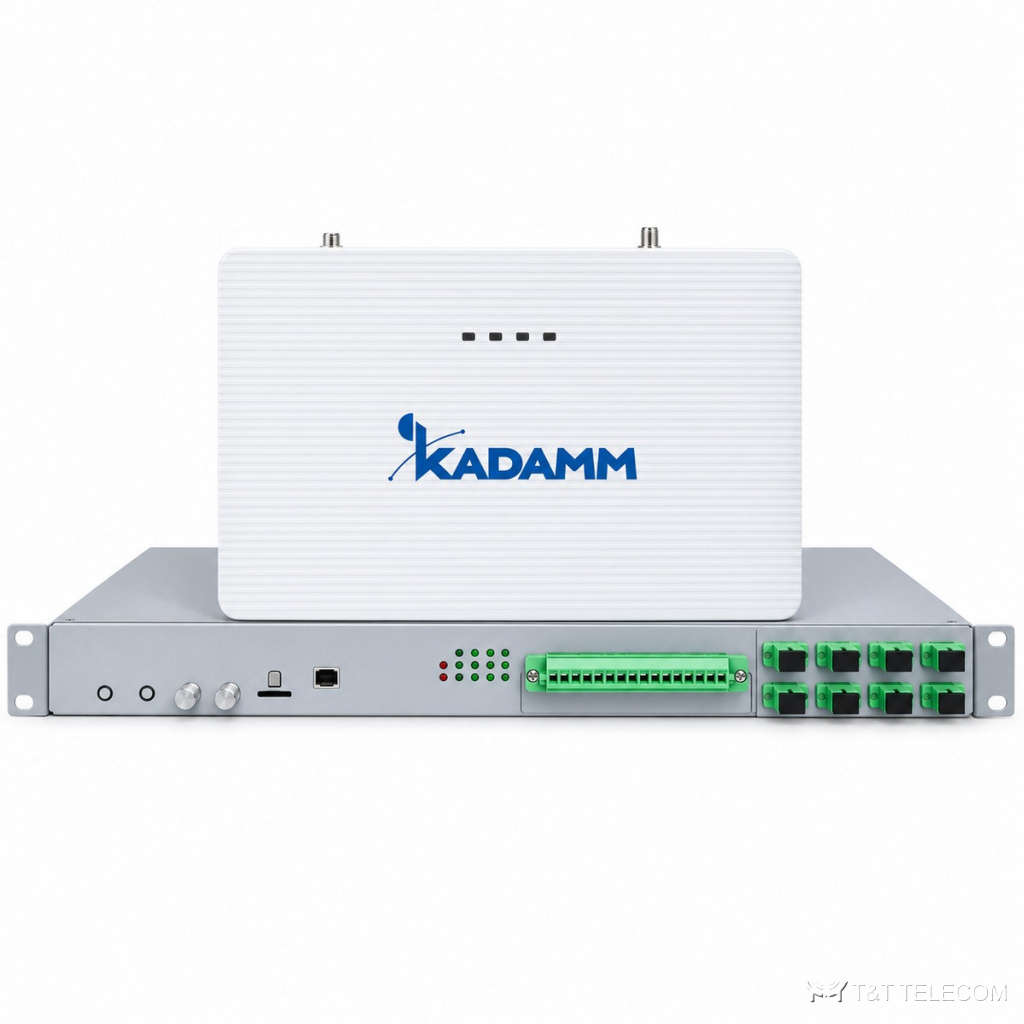

KADAMM DAS-F — оптические распределённые системы 2G–5G: главный и выносные блоки по волокну, 20–48 дБм, 1–5 диапазонов
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM DAS-F — оптические распределённые системы. DAS-F — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Коротко о DAS-F: полоса 791–821 МГц и 832–862 МГц и 880–915 МГц и 925–960 МГц; усиление 43–85 дБ.
Как устроена DAS-F
DAS-F — оборудование радиодоступа: обработка сигнала и радиочасть, связанные между собой и с сетью оператора по оптике или Ethernet. DAS-F работает в диапазонах: LTE-2300, LTE-2600, 5G NR 3,3–3,8 ГГц (n78). Управление и контроль: по заказу.
Область применения
- Через DAS-F работают LTE-2300, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Объекты без устойчивого сигнала оператора — DAS-F.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | по исполнению |
| Частоты диапазонов, вверх / вниз | 2100 (B1): 1920–1980 / 2110–2170 МГц; 1800 (B3): 1710–1785 / 1805–1880 МГц; 900 (B8): 880–915 / 925–960 МГц; 800 (B20): 832–862 / 791–821 МГц; 2600 (B7): 2500–2570 / 2620–2690 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD; 2300 TDD (N40): 2300–2400 МГц, TDD; 3500 TDD (N78): 3300–3800 МГц, TDD |
| Максимальная выходная мощность | «-24» — 20–24 дБм (см. строку исполнений); «-23» — 2 × 23 дБм (MIMO); «-33» — 2 × 33 дБм (SISO); «-43» — 43 ± 2 дБм, «-45» — 45 ± 2 дБм, «-48» — 48 ± 2 дБм на диапазон |
| Максимальное усиление | «-24» — 80 дБ; «-23» — 65 ± 3 дБ; «-33» — 85 дБ; «-43» — 43–45 ± 3 дБ; «-45», «-48» — вниз 50 ± 3, вверх 45 ± 3 дБ |
| Исполнения «-24» (1800 + 2100, 1800 + 3500 TDD) | 1800 + 2100 — вниз 20 ± 2 дБм (опционально до 24 дБм), вверх 17 ± 2 дБм; 1800 + 3500 TDD — вниз 21 ± 2 / 24 ± 2 дБм, вверх 19 ± 2 дБм, 3500 TDD — 3300–3570 МГц; усиление ≥80 дБ; регулировка ≥25 дБ шагом ≤1 дБ; АРУ 20 дБ; неравномерность ≤10 дБ; КСВН ≤2,5; EVM ≤8 % (256QAM); шум вверх (MU + 1 RU) ≤10 дБ; задержка ≤4,5 мкс; до 8 RU, питание RU 48 В DC от MU; цифровой выбор полосы, измерение входной и выходной мощности по каждому каналу; MU — SMA (розетка), оптика SC/APC |
| Исполнения «-33» (1800 + 2100, 1800 + 3500 TDD) | вниз 33 ± 2 дБм на каждый из двух трактов RU, вверх 20 ± 2 дБм; усиление ≥85 дБ; регулировка ≥30 дБ шагом ≤1 дБ; АРУ 25 дБ; неравномерность ≤10 дБ; КСВН ≤2,5; EVM ≤8 %; подавление вне полосы ≥20 дБ при отстройке 3–5 МГц, ≥25 дБ — более 5 МГц; интермодуляция и побочные излучения — 3GPP TS 36.106; шум вверх (MU + 1 RU) ≤9 дБ; задержка ≤4,5 мкс; до 4 RU, питание RU 48 В DC по оптико-электрическому кабелю; RU — 2 × N (розетка), оптика SC/APC |
| Исполнение 1800 + 2100 + 2600 TDD, «-23» (MIMO) | MIMO 2 × 2; вниз 23 ± 2 дБм, вверх 20 ± 2 дБм; усиление 65 ± 3 дБ; регулировка 30 дБ шагом 1 дБ; шум ≤6 дБ; АРУ ≥20 дБ; неравномерность ≤±3 дБ; КСВН ≤1,8; задержка ≤1,5 мкс без волокна; EVM ≤8 %; излучения — 3GPP TS 36.106, TS 38.106; приём сигнала донорной антенной; до 4 RU; разъёмы N (розетка) |
| Исполнения «-43» с 2300 TDD | 900 + 1800 + 2100 + 2300 TDD + 2600 TDD (усиление 45 ± 3 дБ) и 1800 + 2100 + 2300 TDD (43 ± 3 дБ): вниз 43 ± 2 дБм на диапазон, вверх −10 ± 2 дБм; регулировка 30 дБ шагом 1 дБ; шум вверх ≤6 дБ; неравномерность ≤±3 дБ; КСВН ≤1,5; задержка ≤1,5 мкс; синхронизация TDD по кадру, точность ≤2 мкс; EVM ≤8 % (FDD), ≤3,5 % (TDD); подключение к базовой станции фидером; до 4 RU; местное управление — веб, удалённое — модем 4G |
| Исполнения 1800 + 2100, «-45» / «-48» | вниз 45 ± 2 / 48 ± 2 дБм на диапазон (30 / 60 Вт), вверх ≥−10 дБм; шум вверх ≤5 дБ; регулировка ≥30 дБ шагом 1 дБ; КСВН ≤1,5; задержка ≤5 мкс; ACPR ≤−45 дБн; EVM ≤8 %; побочные 9 кГц–1 ГГц ≤−36 дБм, 1–12,75 ГГц ≤−30 дБм; оптика: вниз 1310 нм, вверх 1550 нм, 0…3 дБм, потери ≤10 дБ с учётом разветвителя; до 4 RU по схеме «звезда»; MU — N (розетка), RU — N или 4.3-10 (розетка); местное управление mini-USB, модем 4G по заказу |
| Исполнение 800 + 2600 МГц, 43 дБм | вверх 832–862 / 2500–2570, вниз 791–821 / 2620–2690 МГц; вверх −10 ± 2 дБм; регулировка 30 дБ шагом 1 дБ; шум вверх ≤6 дБ; АРУ ≥20 дБ; неравномерность ≤±3 дБ; КСВН ≤1,5; задержка ≤1,5 мкс без волокна; EVM ≤8 %; ACLR, маска и побочные — 3GPP TS 36.106; разъёмы N (розетка); волокно одномодовое, FC/APC, WDM 1310 / 1550 нм, ≥20 км, потери ≤8 дБ |
| Выносных блоков на главный блок | «-24» — до 8; «-33», «-23», «-45», «-48» — до 4; «-43» — 4 (DAS-F-800/2600-43 — 4 или 8) |
| Цифровой выбор полосы | «-24», «-33» — есть, в том числе по поддиапазонам |
| Мониторинг и управление | по заказу |
Исполнения
| Артикул | Диапазоны | Примечание |
|---|---|---|
| KADAMM DAS-F-1800/2100-24 | 1800 + 2100 МГц | |
| KADAMM DAS-F-1800/3500Т-24 | 1800 + 3500 TDD МГц | |
| KADAMM DAS-F-2100/2600Т-24 | 2100 + 2600 TDD МГц | состав диапазонов — уточняйте у менеджера |
| KADAMM DAS-F-1800/2600Т/3500Т-24 | 1800 + 2600 TDD + 3500 TDD МГц | |
| KADAMM DAS-F-1800/2600Т-33 | 1800 + 2600 TDD МГц | |
| KADAMM DAS-F-1800/2100-33 | 1800 + 2100 МГц | |
| KADAMM DAS-F-1800/3500Т-33 | 1800 + 3500 TDD МГц | |
| KADAMM DAS-F-1800/2600Т-24 | 1800 + 2600 TDD МГц | |
| KADAMM DAS-F-1800/2100/3500Т-24 | 1800 + 2100 + 3500 TDD МГц | |
| KADAMM DAS-F-1800/2100/3500Т-33 | 1800 + 2100 + 3500 TDD МГц | |
| KADAMM DAS-F-1800/2100/2600Т-33 | 1800 + 2100 + 2600 TDD МГц | |
| KADAMM DAS-F-1800/2600Т/3500Т-33 | 1800 + 2600 TDD + 3500 TDD МГц | |
| KADAMM DAS-F-800/2600-43 | 800 + 2600 МГц | |
| KADAMM DAS-F-900/1800/2100/2300Т/2600Т-43 | 900 + 1800 + 2100 + 2300 TDD + 2600 TDD МГц | подключение к БС фидером, до 4 RU; 2600 TDD — 5G NR (N41) |
| KADAMM DAS-F-1800/2100/2300Т-43 | 1800 + 2100 + 2300 TDD МГц | подключение к БС фидером, до 4 RU |
| KADAMM DAS-F-1800/2100-45 | 1800 + 2100 МГц | 30 Вт на диапазон, подключение к БС фидером, до 4 RU |
| KADAMM DAS-F-1800/2100-48 | 1800 + 2100 МГц | 60 Вт на диапазон, подключение к БС фидером, до 4 RU |
| KADAMM DAS-F-1800/2100/2600Т-23 | 1800 + 2100 + 2600 TDD МГц | MIMO 2 × 2, донорная антенна, до 4 RU; 2600 TDD — 5G NR (N41) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| DAS-F-800/2600-43 | MU 480 × 318 × 48 мм, ≤7 кг, 19″, IP30, ≤30 Вт, −10…+40 °C; RU 565 × 425 × 240 мм, ≤35 кг, IP65, ≤350 Вт, −25…+55 °C, стена или опора; питание 100–260 В AC; MTBF ≥50 000 ч |
| DAS-F-1800/2100-45, -48 | MU 480 × 318 × 48 мм, ≤7 кг, ≤30 Вт, 0…+45 °C, IP30; RU 565 × 425 × 240 мм, ≤35 кг, ≤700 Вт, −25…+55 °C, IP65; питание 220 или 110 В AC ±20 %; MTBF ≥50 000 ч |
| DAS-F-900/1800/2100/2300Т/2600Т-43 | MU 483 × 400 × 88 мм, ≤8 кг, 19″, ≤40 Вт, IP30, естественное охлаждение; RU 439 × 466 × 850 мм, ≤86 кг, ≤880 Вт, IP65, вентиляторы, пол, стена или опора; питание 100–260 В AC; −25…+55 °C; MTBF ≥50 000 ч |
| DAS-F-1800/2100/2300Т-43 | MU 483 × 400 × 88 мм, ≤10 кг, 19″, ≤35 Вт, −5…+50 °C, IP30; RU 512 × 410 × 232 мм, ≤35 кг, ≤450 Вт, −25…+55 °C, IP65, стена или опора; питание 100–260 В AC; MTBF ≥50 000 ч |
| DAS-F-1800/2100/2600Т-23 | MU 435 × 230 × 44 мм, ≤10 кг, 19″, ≤35 Вт; RU 350 × 250 × 53 мм, ≤5 кг, ≤50 Вт, стена или опора; питание 100–260 В AC; −5…+50 °C; IP30 |
| Исполнения «-24» (1800 + 2100, 1800 + 3500 TDD) | MU 440 × 280 × 43 мм, около 4 кг, 220 В AC, менее 30 Вт; RU 270 × 165 × 49 мм, около 1 кг, менее 20 Вт (до 350 Вт на систему с 8 RU); −10…+55 °C; IP30; настенный монтаж |
| Исполнения «-33» (1800 + 2100, 1800 + 3500 TDD) | MU 440 × 215 × 44 мм, около 10,2 кг, 220 В AC, около 25 Вт (с питанием 4 RU — около 500 Вт); RU 364 × 210 × 111 мм, около 7 кг, около 90 Вт; −10…+55 °C; IP30; настенный монтаж |
| Остальные сочетания «-24», «-33» | уточняйте у менеджера |
Как подобрать
- Сверьте частоты своей сети с полосой DAS-F — 791–821 МГц и 832–862 МГц и 880–915 МГц и 925–960 МГц.
- Усиление DAS-F — 43–85 дБ: от него зависит дальность и уровень сигнала у абонента.
Поставка и документы
Подберём KADAMM DAS-F под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у DAS-F?
43–85 дБ.
Что нужно для подбора DAS-F?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект DAS-F.
Какие частоты поддерживает DAS-F?
Рабочая полоса DAS-F — 791–821 МГц и 832–862 МГц и 880–915 МГц и 925–960 МГц. Это LTE-2300, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
