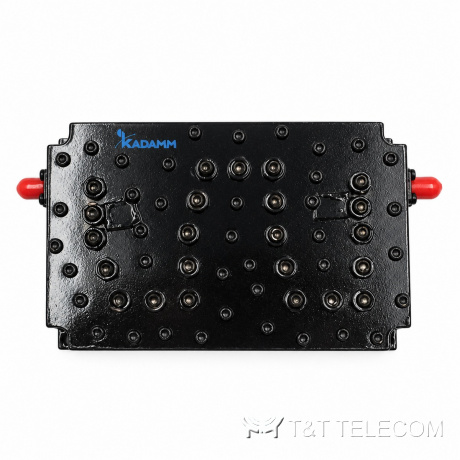

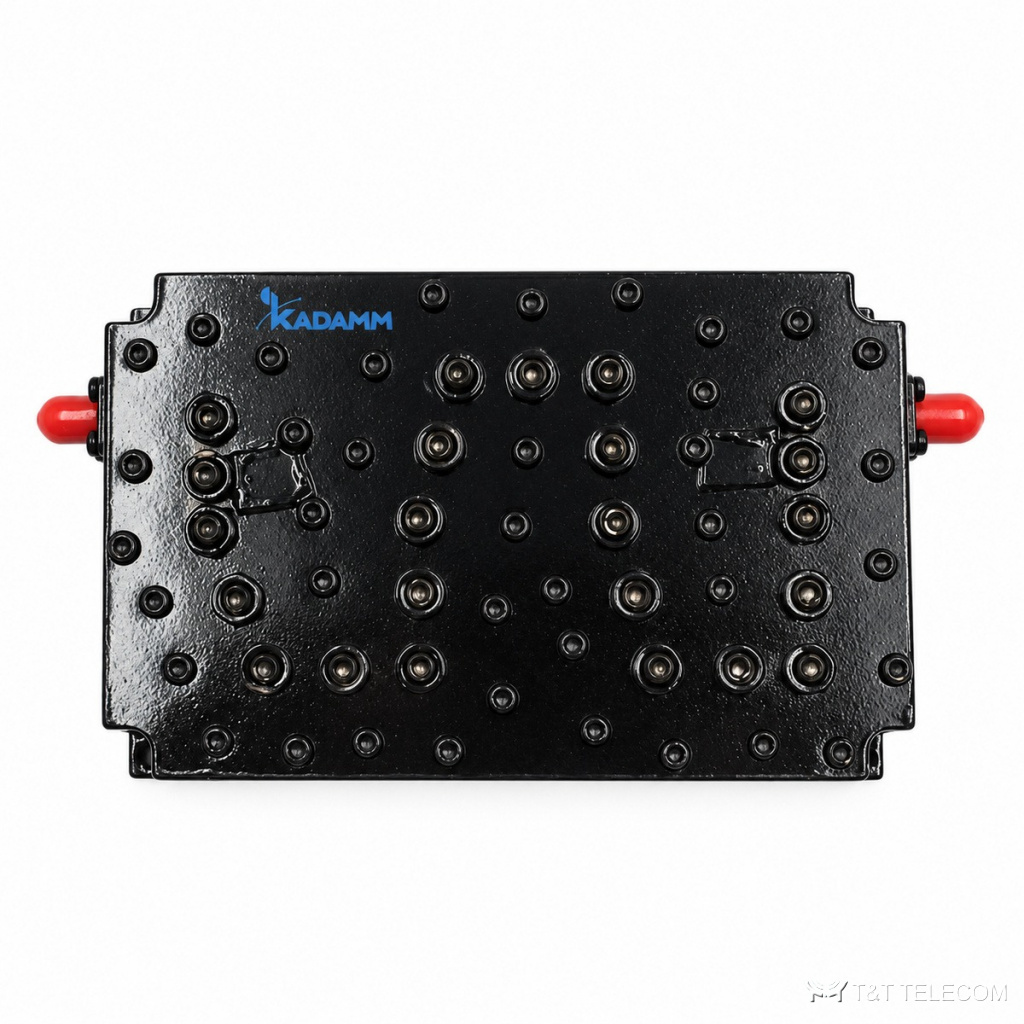

Режекторный фильтр KADAMM ПЗФ-88/108-SMA — заграждение 88–108 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПЗФ-88/108-SMA: режекторный фильтр для полос DC–80 / 120–1350 МГц. ПЗФ-88/108-SMA вырезает узкую полосу помехи и почти без потерь пропускает остальные частоты. Основное по ПЗФ-88/108-SMA: потери ≤1,0 дБ; мощность 1 Вт средняя; разъёмы SMA.
Как устроена ПЗФ-88/108-SMA
ПЗФ-88/108-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ПЗФ-88/108-SMA — DC–80, 120–1350 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
КСВН ПЗФ-88/108-SMA — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ПЗФ-88/108-SMA — 1 Вт средняя. Разъёмы ПЗФ-88/108-SMA: розетка SMA. Вносимые потери ПЗФ-88/108-SMA — не более 1,0 дБ. Подавление вне полосы не менее 15 дБ на 88 и 108 МГц; не менее 30 дБ на 92–104 МГц.
Конструкция ПЗФ-88/108-SMA: габариты 40×30×15 мм; масса 0,05 кг; работает при −40 … +60 °C.
Где применяют
- Полосы ПЗФ-88/108-SMA охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
- Подавление гармоник и побочных излучений: ПЗФ-88/108-SMA ставят на выход передатчика.
- Защита приёмника от соседних передатчиков на общей площадке (ПЗФ-88/108-SMA).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса заграждения | 88–108 МГц |
| Полосы пропускания | DC–80, 120–1350 МГц |
| Вносимые потери | ≤1,0 дБ |
| КСВН | ≤1,50 |
| Заграждение | ≥15 дБ на 88 и 108 МГц; ≥30 дБ на 92–104 МГц |
| Мощность | 1 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −40 … +60 °C |
| Габариты | 40×30×15 мм |
| Масса | 0,05 кг |
Состав серии
| Артикул | Заграждение | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ПЗФ-88/108-SMA | 88–108 МГц | ≤1,0 дБ | КСВН ≤1,50 | 1 Вт |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ПЗФ-88/108-SMA: DC–80 / 120–1350 МГц.
- Подавление или развязка ПЗФ-88/108-SMA — ≥15 дБ на 88 и 108 МГц; ≥30 дБ на 92–104 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ПЗФ-88/108-SMA в полосе — ≤1,0 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ПЗФ-88/108-SMA — 1 Вт средняя; для нескольких несущих считают сумму.
- Разъёмы ПЗФ-88/108-SMA — SMA; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ПЗФ-88/108-SMA: −40 … +60 °C.
- Суммарная мощность передатчиков на входе ПЗФ-88/108-SMA — не выше 1 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр заграждающий (режекторный) коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ПЗФ-88/108-SMA по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ПЗФ-88/108-SMA?
Вносимые потери ПЗФ-88/108-SMA в полосе пропускания — ≤1,0 дБ.
Какие разъёмы у ПЗФ-88/108-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ПЗФ-88/108-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ПЗФ-88/108-SMA: DC–80 / 120–1350 МГц.
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ПЗФ-88/108-SMA — не больше 4 %, остальное уходит в антенну.
